工业级电动气动弯管加工设备结构

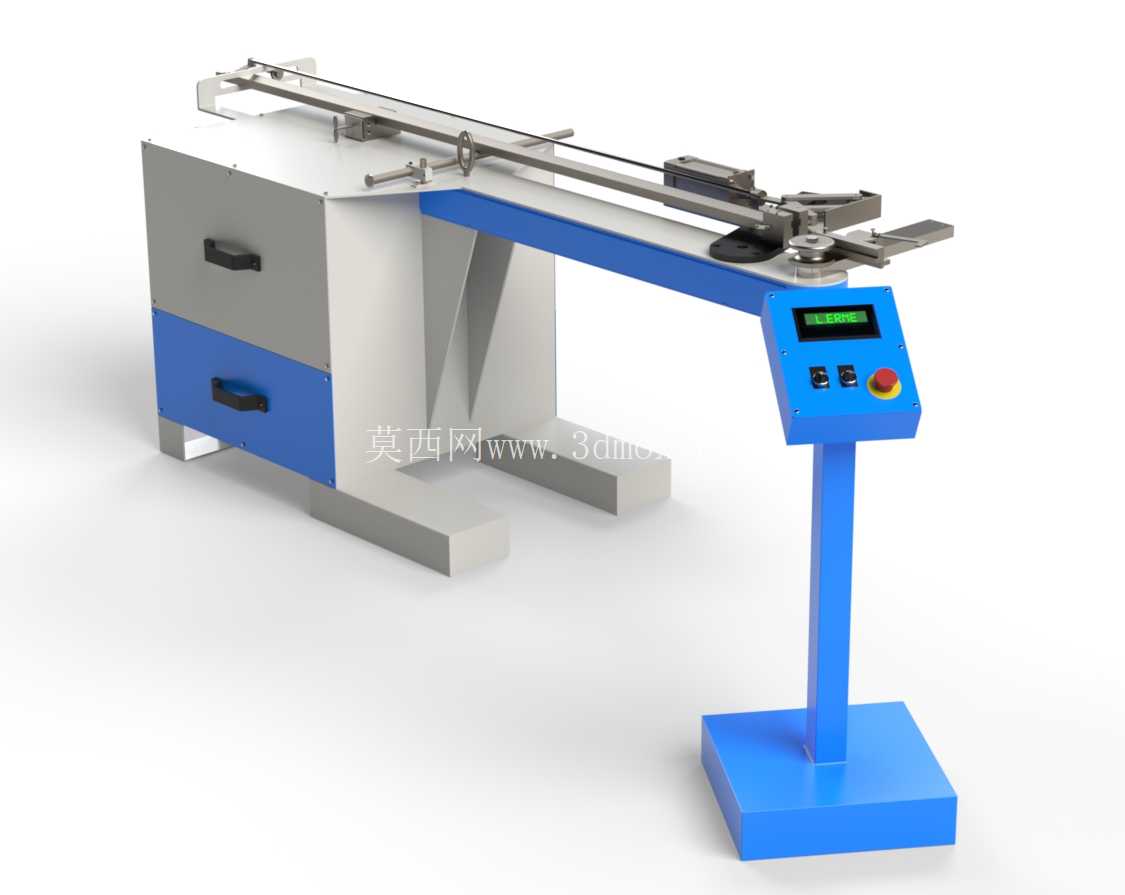

　　这款弯管加工设备的三维结构，完全围绕工业厂区平面布局的管材加工工位需求搭建，适配巴西本土工业场景下的中小管径金属管材弯折作业，在五金加工、小型钢结构预制、制冷管路生产、家具金属框架加工等场景中都能适配落地。从结构设计逻辑来看，设备采用台式安装布局，底部基座预留了标准的地脚安装孔位，安装边界可适配常规1.2米宽度的工业操作台，整体重心集中在下部的成型轮组区域，作业时不会因管材进给的侧向力出现倾覆偏移。

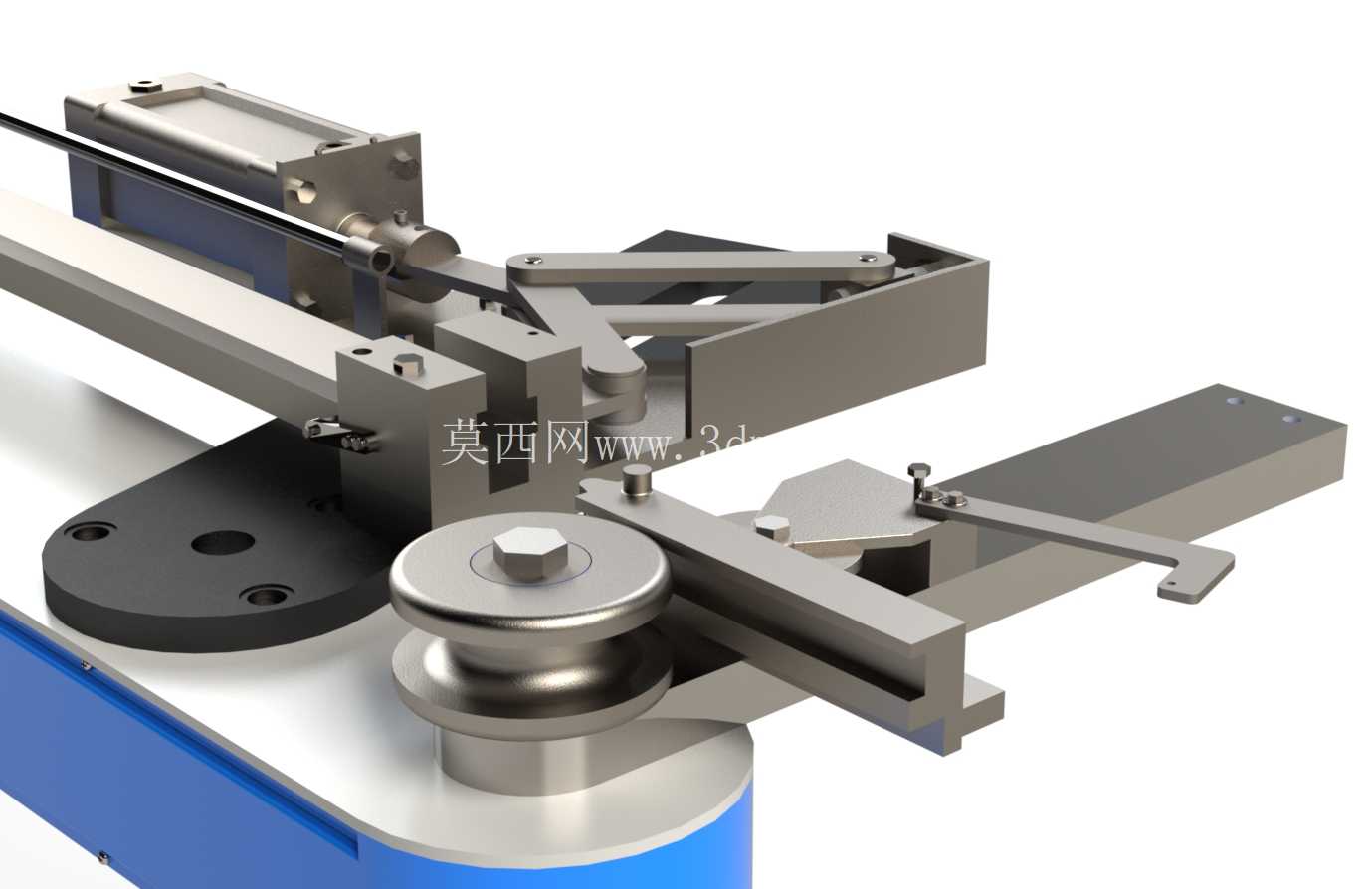

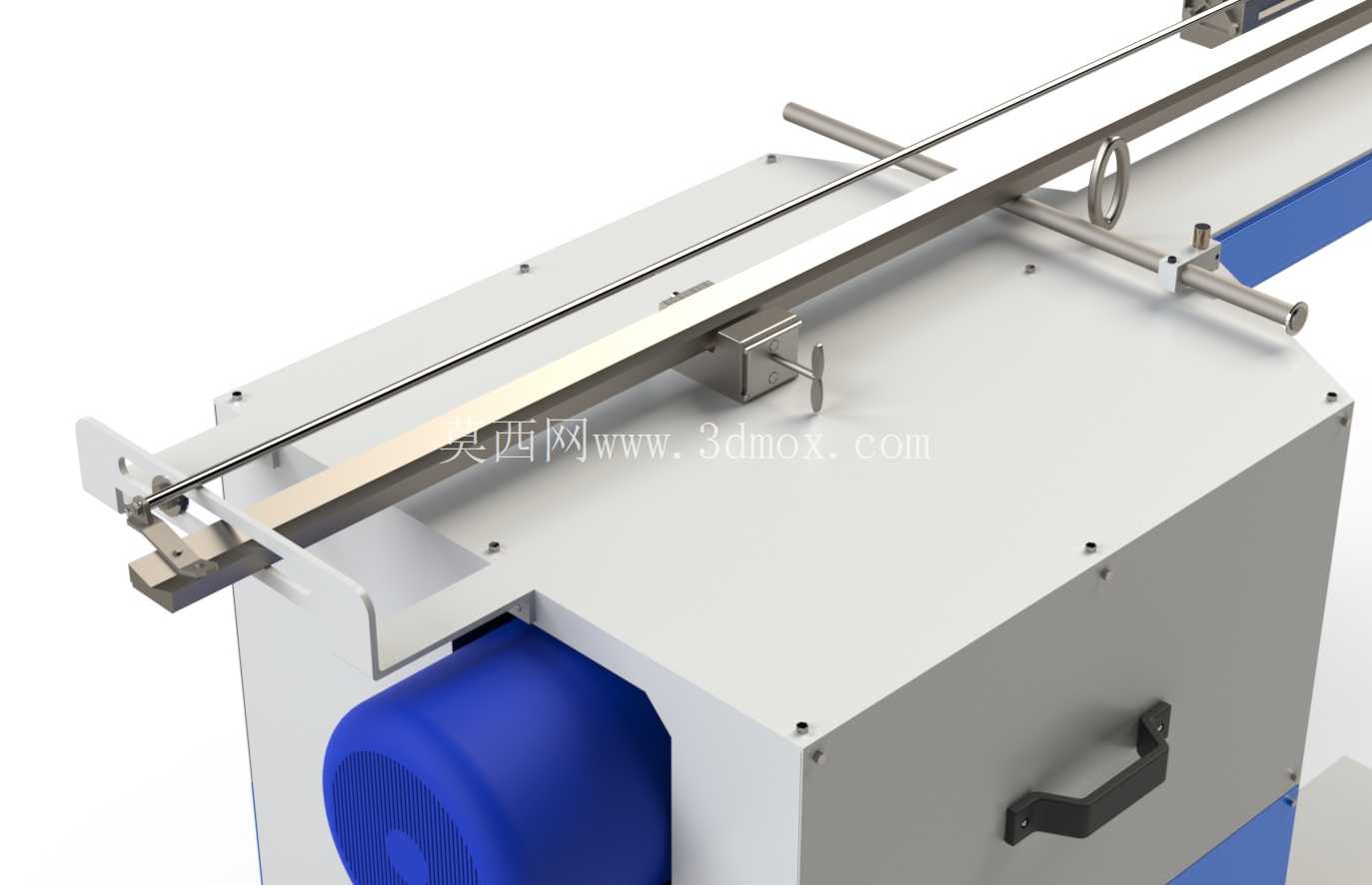

　　核心成型单元采用定径弯管轮配合夹紧定位块的结构，弯管轮的型槽弧度与目标加工管材的外径完全匹配，作业时先将待加工管材穿入定位导向槽，通过侧边的快速夹紧机构锁定管材端部，随后电动气动联动的驱动单元带动摆臂结构沿弯管轮的圆心做定角度回转，即可完成预设角度的管材弯折，整套动作的行程限位通过机械挡块实现，无需复杂的电控参数调试，一线操作工人经过简单培训即可快速上手。设备的导向进给单元采用可调式定位结构，可根据管材的弯折长度需求调整定位挡块的位置，适配不同长度的管材加工需求，夹紧机构采用气动压紧结构，相比纯手动夹紧结构，能大幅降低工人的操作强度，同时保证夹紧力的一致性，避免管材在弯折过程中出现打滑、移位导致的弯折角度偏差、管材表面刮伤等问题。

　　从结构细节来看，所有运动铰接位置都设计了自润滑衬套的安装位，长期高频作业时可减少铰接部位的磨损，延长设备的维护周期；摆臂的受力部位做了加厚处理，弯折最大额定管径的管材时，摆臂的形变余量控制在千分之二以内，能保证弯折角度的精度稳定在±0.5度范围内，满足多数工业管材加工的精度要求。设备的气动元件安装位预留了标准的气源接口，可直接对接厂区常规的0.6-0.8MPa压缩空气气源，无需额外配置增压设备；电气控制部分的安装区域做了独立的隔舱设计，避免加工过程中的金属碎屑进入电控区域造成元件短路故障。

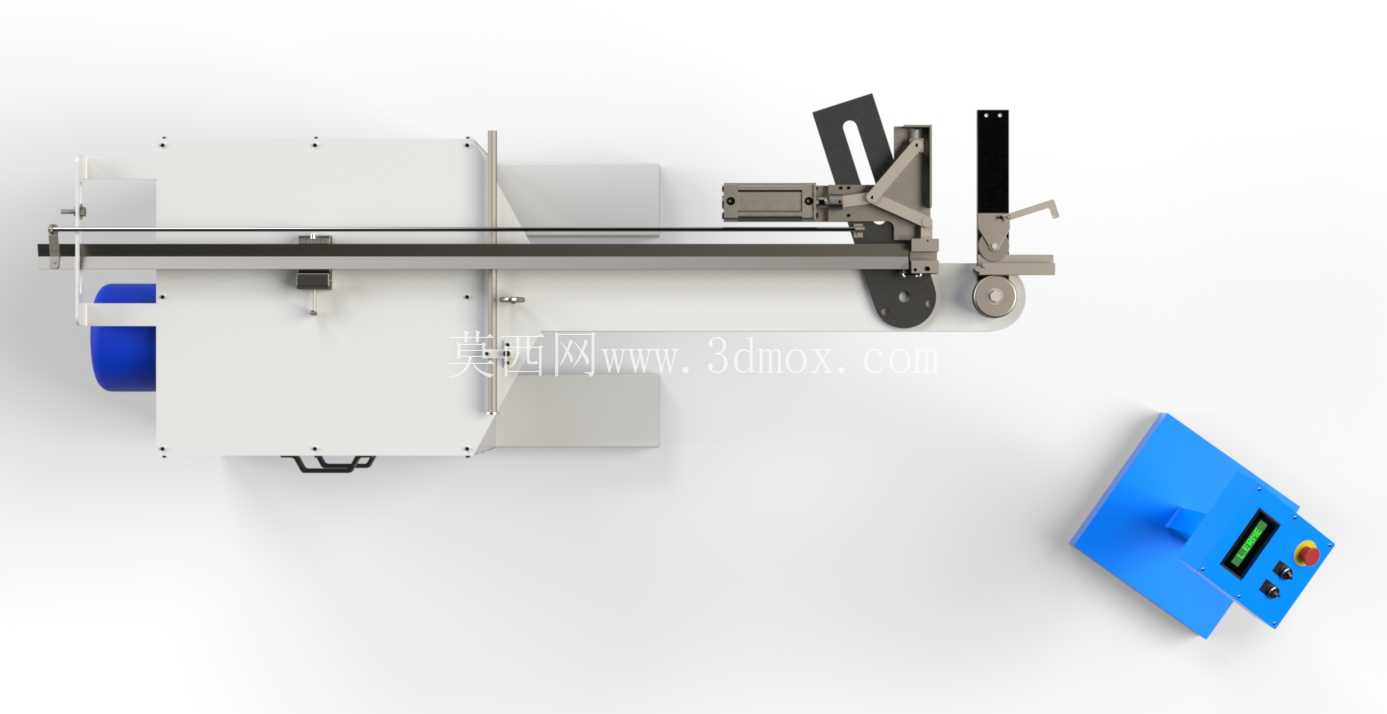

　　在实际产线布局中，这类弯管设备通常布置在管材切割工位的下游，切割完成的定长管材可直接转移到该设备上完成弯折作业，无需长距离转运，能有效缩短小型管材加工件的生产流转路径；设备的操作侧预留了足够的操作空间，工人站在设备正面即可完成管材上料、夹紧、触发作业、下料的全流程操作，无需频繁变换站位。针对不同壁厚的管材加工需求，该结构可通过更换对应规格的弯管轮和夹紧块，适配不同外径、不同壁厚的金属管材加工，无需对设备的主体结构做大规模改动，换型过程仅需松开弯管轮的中心锁紧螺母，更换对应型槽的轮体即可完成，单批次换型时间可控制在10分钟以内，适配多品种小批量的管材加工生产需求。设备的整体外形没有多余的外凸结构，所有运动部件的外侧都预留了安全防护的安装位，后续加装安全防护罩后，可避免作业过程中运动部件剐蹭操作人员，满足工业设备的安全作业规范要求。
