车间移动式热流道控制搭载小车结构

在注塑、压铸成型的生产车间现场，热流道温控设备是模具温控系统的核心组成部分，这类设备往往需要跟随模具换模、工位调整进行频繁移位，传统的落地放置方式不仅搬运费力，还容易在拖拽过程中拉扯温控线缆、磕碰设备接口，造成温控信号故障或者接线端子松脱，影响生产节拍。这款移动式搭载小车，正是针对车间内热流道温控设备的移动、放置需求设计的专用承载结构，整体框架采用方管焊接成型，结构刚性足以承载多组集成式热流道温控箱的重量，避免推行过程中框架变形导致设备放置不稳。

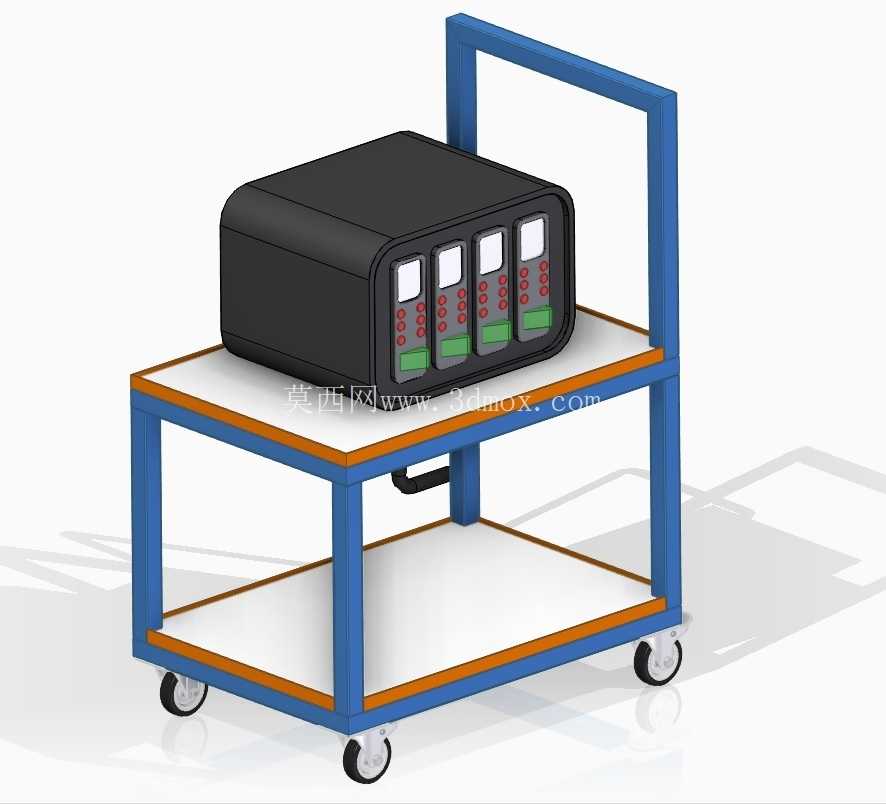

从尺寸边界来看，整车外形尺寸控制在长370mm、宽310mm、高260mm的范围内，这个尺寸是经过现场工位空间测算确定的：既可以刚好容纳四组集成式热流道温控主机的放置需求，又能在车间设备之间的狭窄通道内灵活通行，不会因为体积过大卡在注塑机操作侧的预留间隙里，也不会占用过多的模具存放区通道空间。整车采用双层置物平台设计，上层平台专门用于放置热流道温控主机，平台边缘做了凸起的包边防护，防止设备在小车移动、启停时从平台滑落；下层空置平台可以用来存放热流道连接线缆、备用温控模块、接线端子等配套配件，避免配件散落在车间地面造成遗失或者绊倒现场操作人员。

结构设计上，车架一侧设置了一体化的推拉手把，手把高度符合人体工程学推行角度，操作人员站在小车侧方单手即可完成转向、推移动作，不需要弯腰发力，降低频繁移位的劳动强度。底部四个角全部配置了带刹车的万向脚轮，在平坦的车间环氧地坪上推行阻力极小，转向灵活无卡滞，当小车推移到指定工位后，踩下脚轮刹车即可将整车牢牢固定在地面，不会因为操作人员触碰温控箱按键或者拉扯接线导致小车移位，保障接线端口的连接稳定性。

在实际生产场景中，这类搭载小车可以适配多组集成式热流道温控设备的使用需求，温控主机放置在上层平台后，设备的操作面板刚好朝向操作人员站立的一侧，不需要额外调整设备角度即可直接查看温控参数、调整温度设定值，接线端口朝向车架外侧，热流道的加热线缆、感温线可以直接顺着车架边缘排布连接到模具上，线缆不会出现过度弯折或者被车架挤压的情况，延长线缆的使用寿命。相比固定式的温控柜，这种移动式小车不需要在车间地面做固定安装，也不需要布设固定的走线槽，当生产排程调整、需要更换不同模具时，可以直接将整套温控设备连同小车一起推移到对应的注塑机或者压铸机工位，大幅缩短换模时的温控设备移位、接线准备时间，提升换模效率。

设计过程中充分考虑了车间现场的使用工况，车架表面做了耐磨喷塑处理，能够耐受车间内少量的油污、切削液溅落，日常清洁只需要用抹布擦拭即可，不会出现表层锈蚀脱落的问题。上下两层置物平台的承重经过校核，上层平台可以承载最高30kg的温控主机重量，下层平台可以承载15kg的配件重量，完全满足常规热流道温控设备的承载需求，不会因为长期承重出现平台下凹变形的情况。车架的方管连接处全部采用满焊工艺，焊后做了打磨处理，没有尖锐的焊渣凸起，避免操作人员推移时被毛刺划伤，细节处理符合车间设备的安全使用要求。

对于需要多台模具轮换生产的车间来说，这种移动式搭载结构还可以实现温控设备的快速转用，不需要为每台模具单独配置固定的温控安装位，只需要根据生产计划将搭载温控箱的小车推移到对应工位即可，减少车间内温控设备的备用存量，降低生产设备的投入成本。同时，小车的开放式结构设计也便于温控设备的日常检修，设备放置在平台上不需要额外固定，需要检修时直接将温控主机抬下即可操作，不需要拆卸额外的安装螺丝，提升设备维护的便捷性。
