网球鞋底注塑成型模具结构设计

这套模具针对网球运动鞋底的塑胶注塑成型需求开发，核心服务于运动鞋制造领域的鞋底生产环节，适配卧式注塑机的安装规格，可直接搭载在常规吨位的注塑设备上完成批量生产作业。日常生产场景中，该模具主要用于成型带防滑纹理、支撑加强筋的网球鞋大底，成型后的塑胶件可直接进入后续的鞋帮粘合工序，是网球鞋生产链路里核心的成型工装。

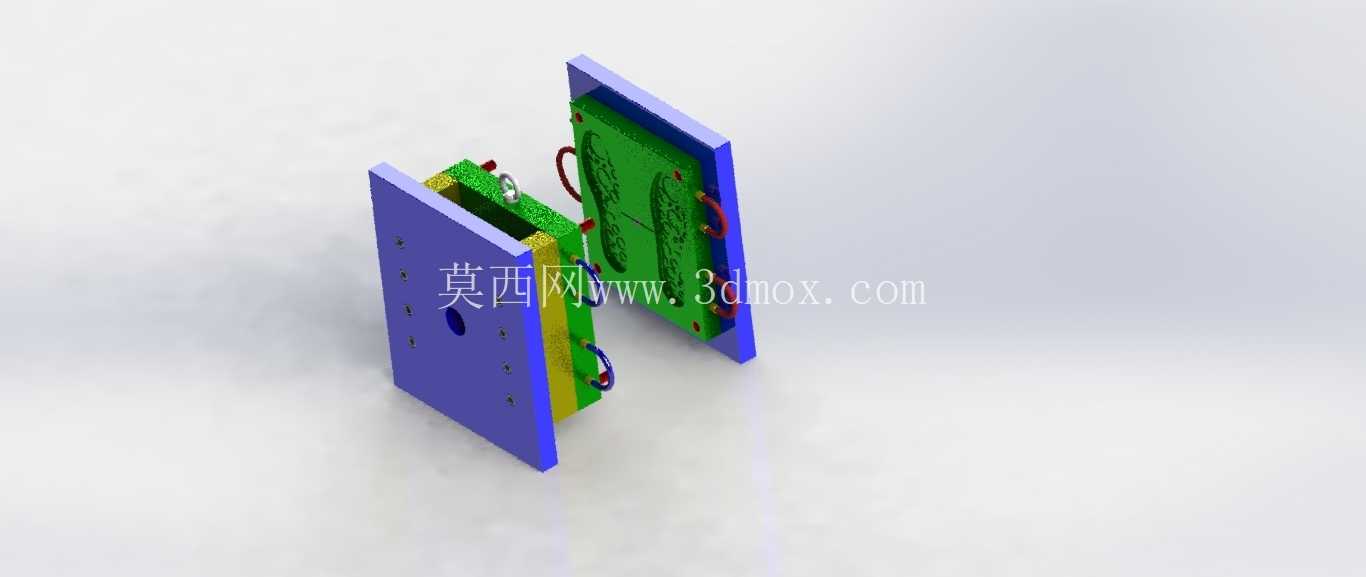

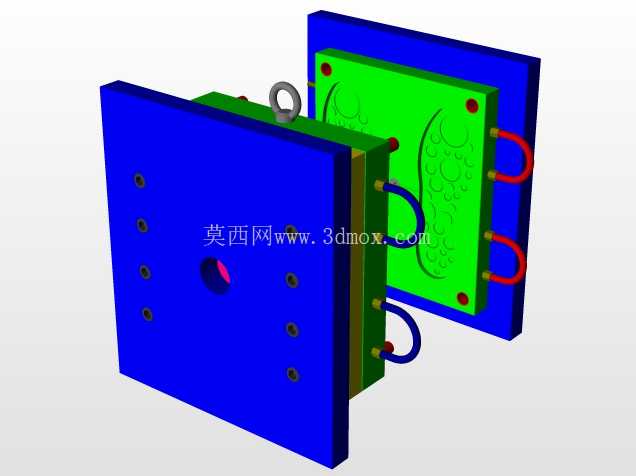

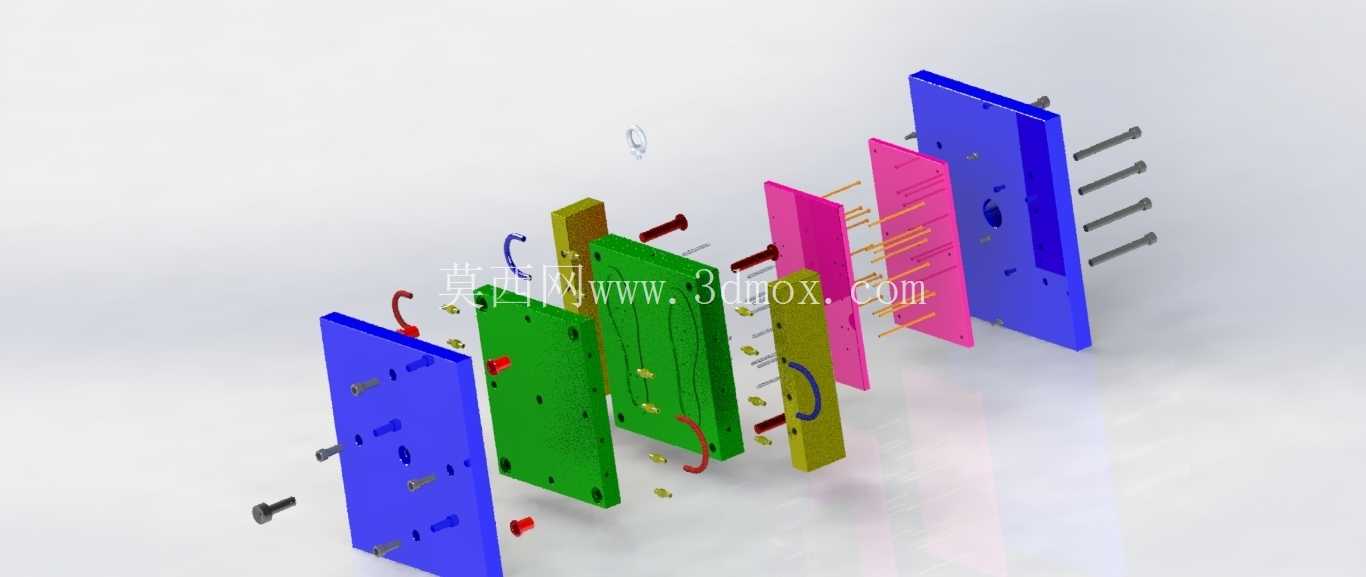

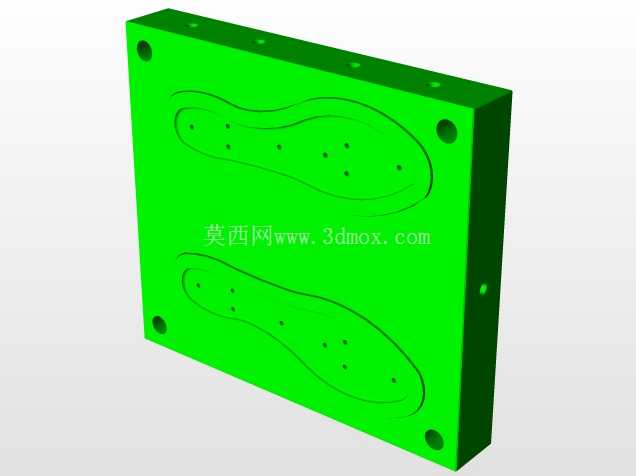

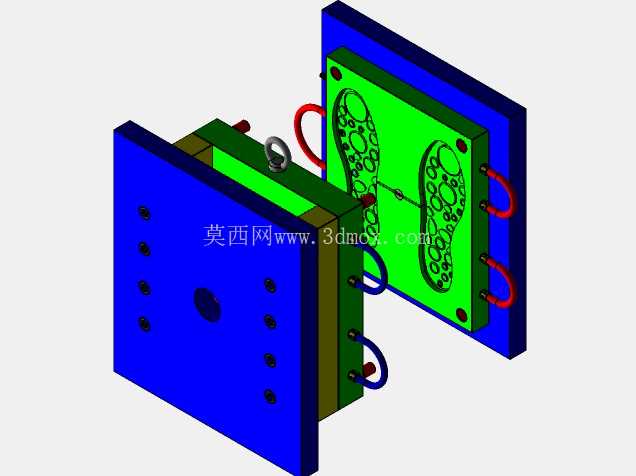

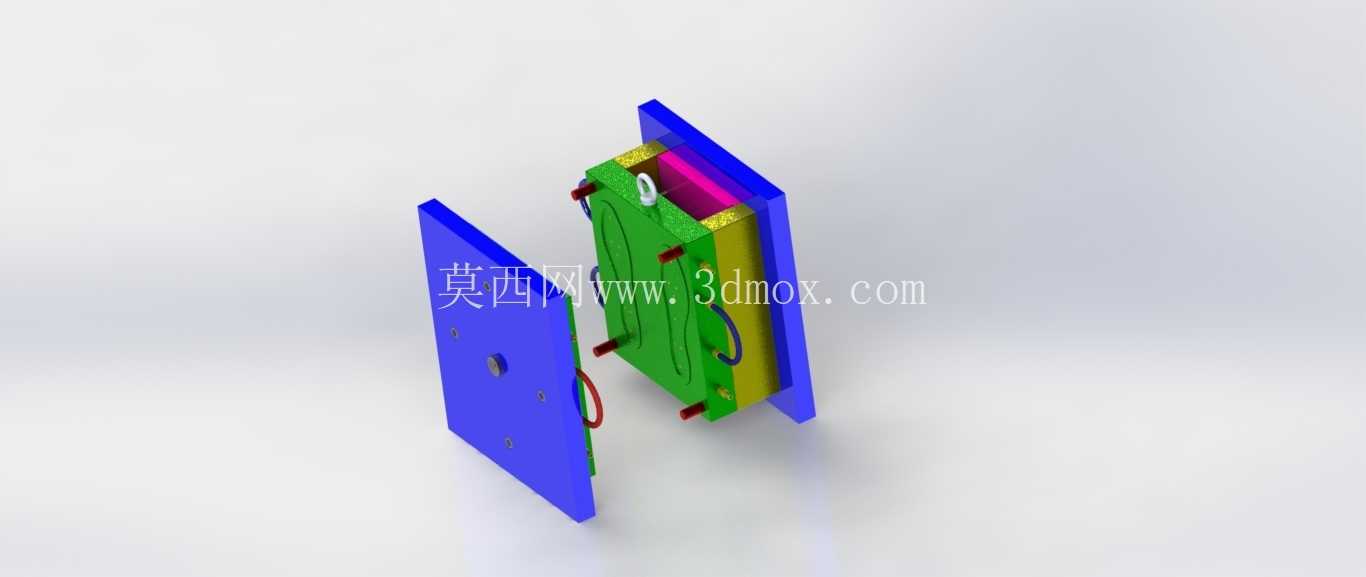

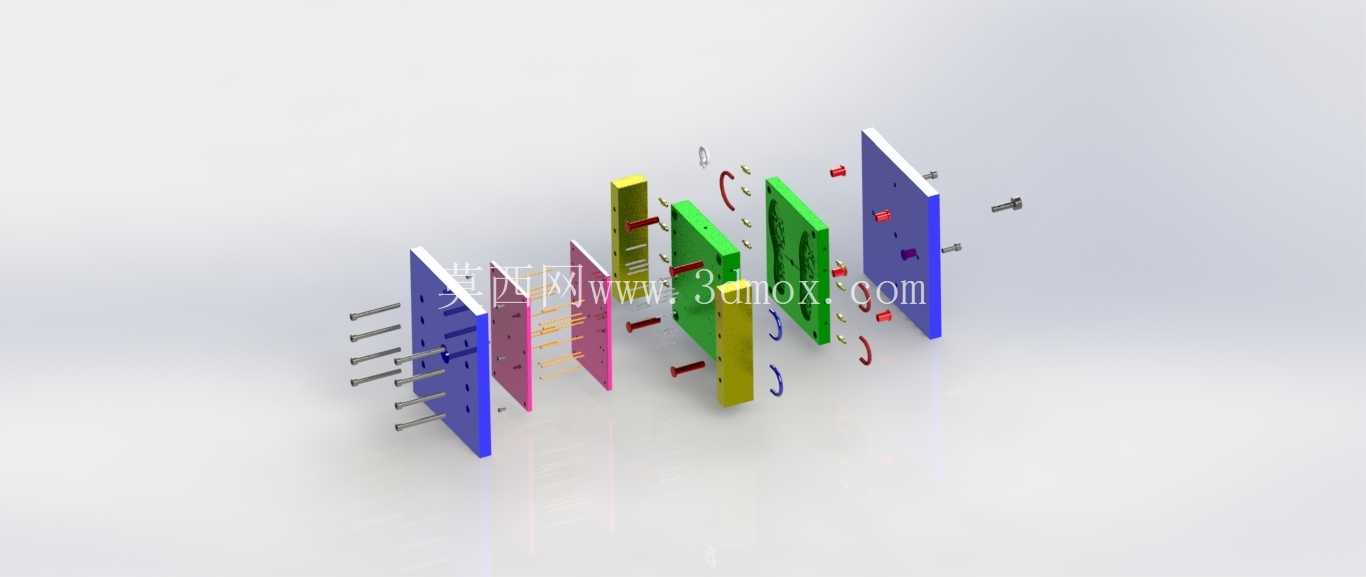

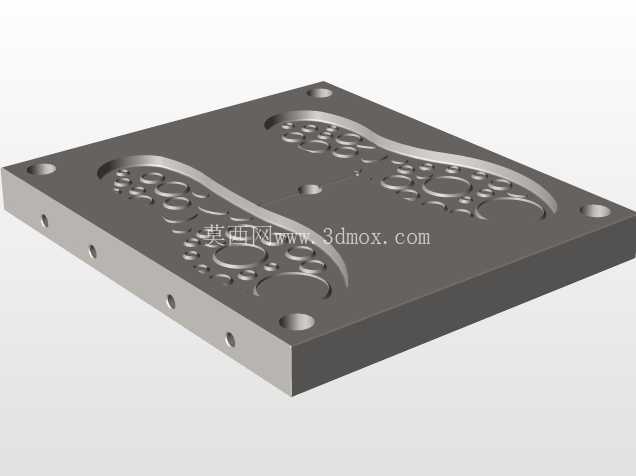

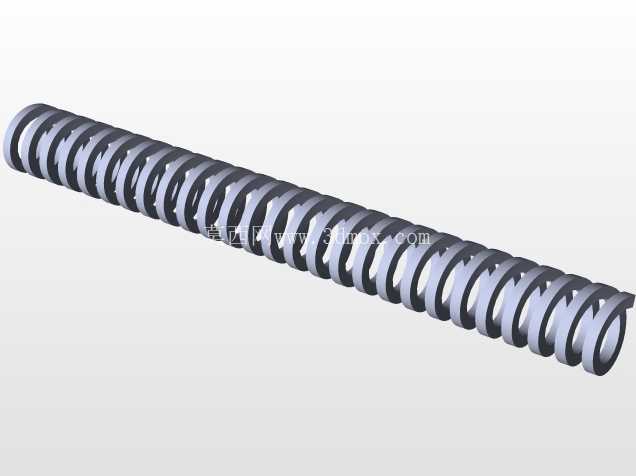

从结构设计逻辑来看，整套模具采用多层板叠层的开模顺序设计，依次排布面板、流道板、型腔板、多组型芯镶块、顶出板与底板，开模过程中会按照预设的分型顺序依次分离，先完成流道凝料的自动脱落，再打开主分型面露出成型后的鞋底型腔，最后通过顶出机构将成型完成的鞋底平稳顶出，避免顶出过程中出现件体变形、纹理拉伤的问题。考虑到网球鞋底表面存在大量深浅不一的防滑纹路、侧边支撑凸台以及足弓位置的加强结构，设计时将复杂纹理区域拆分为独立的镶块结构，既方便后续的纹理蚀纹加工，也能在局部出现磨损时单独更换镶块，降低模具的维护成本。

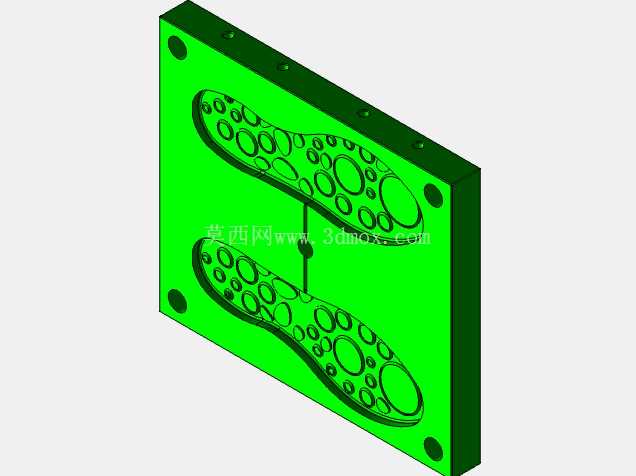

浇注系统的设计上，针对鞋底类扁平薄壁件的填充需求，采用了多点针阀式浇口布局，浇口位置选在鞋底非外观面的加强筋位置，避免在鞋底接触地面的防滑面留下浇口痕迹，同时多点进胶的方式可以缩短塑胶熔体的填充流程，减少填充过程中的压力损失，避免出现短射、熔接痕明显的成型缺陷，保证鞋底不同位置的密度均匀，满足网球运动中鞋底需要承受反复弯折、冲击的性能要求。冷却回路的排布紧贴各层模板的成型区域，根据不同位置的料厚差异调整冷却水道的直径与间距，在鞋底较厚的足跟、足弓位置加密水道排布，保证整个型面的冷却速率均匀，减少成型件的翘曲变形，缩短单件成型的冷却周期，提升批量生产的效率。

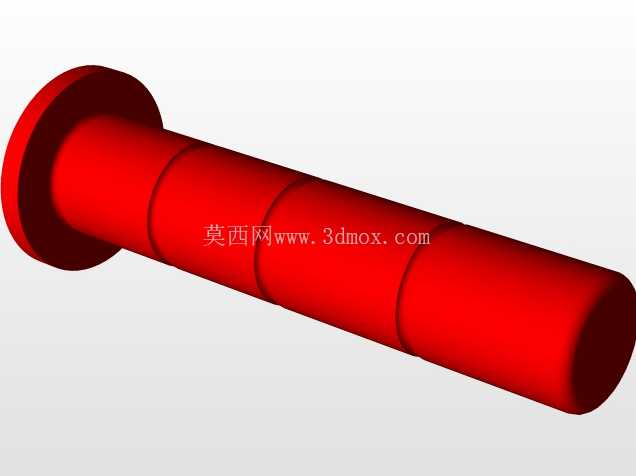

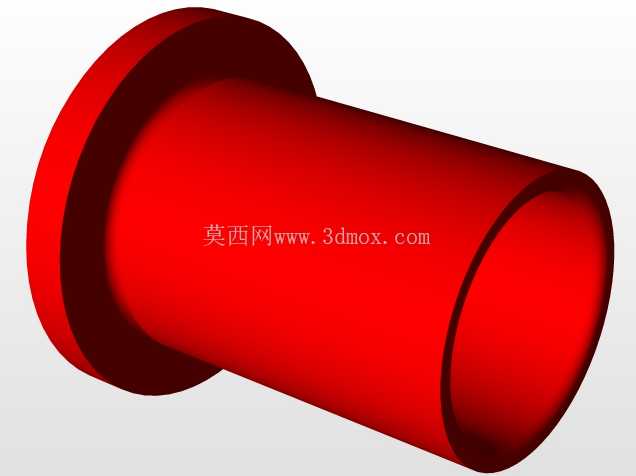

安装边界方面，模具的整体长宽尺寸适配常规320吨级卧式注塑机的哥林柱间距，定位圈尺寸、浇口套球面半径都匹配对应设备的射嘴规格，顶出孔位置与设备顶杆的排布位置完全对应，不需要额外加装过渡连接板即可完成上机安装。模具的开模行程经过核算，完全满足鞋底成型后的取件空间需求，不会出现开模距离不足导致取件困难的问题。导向系统采用导柱导套配合精密定位，同时在主分型面额外加装了精定位块，避免反复开模合模过程中出现分型面错位，保证鞋底成型的尺寸精度，控制左右脚鞋底的尺寸一致性，避免后续粘合鞋帮时出现尺寸偏差。

排气结构的设计上，在鞋底纹理的末端、型腔的填充末端都开设了微米级的排气槽，既可以避免填充过程中困气导致的烧焦、缺料问题，也不会出现溢料飞边的情况，减少后续成型件的飞边修剪工作量。顶出机构采用顶杆、顶块组合的方式，在鞋底刚度较好的加强筋位置布置顶杆，在侧边较薄的位置采用顶块接触，增大顶出接触面积，避免顶出过程中顶穿件体或者留下明显的顶出痕迹，保证成型件的外观质量。整套模具的结构拆分充分考虑了加工工艺性，所有镶块的拆分都适配数控铣、电火花加工的工艺要求，没有出现无法加工的死角，减少后续的钳修工作量，缩短模具的制造周期。
