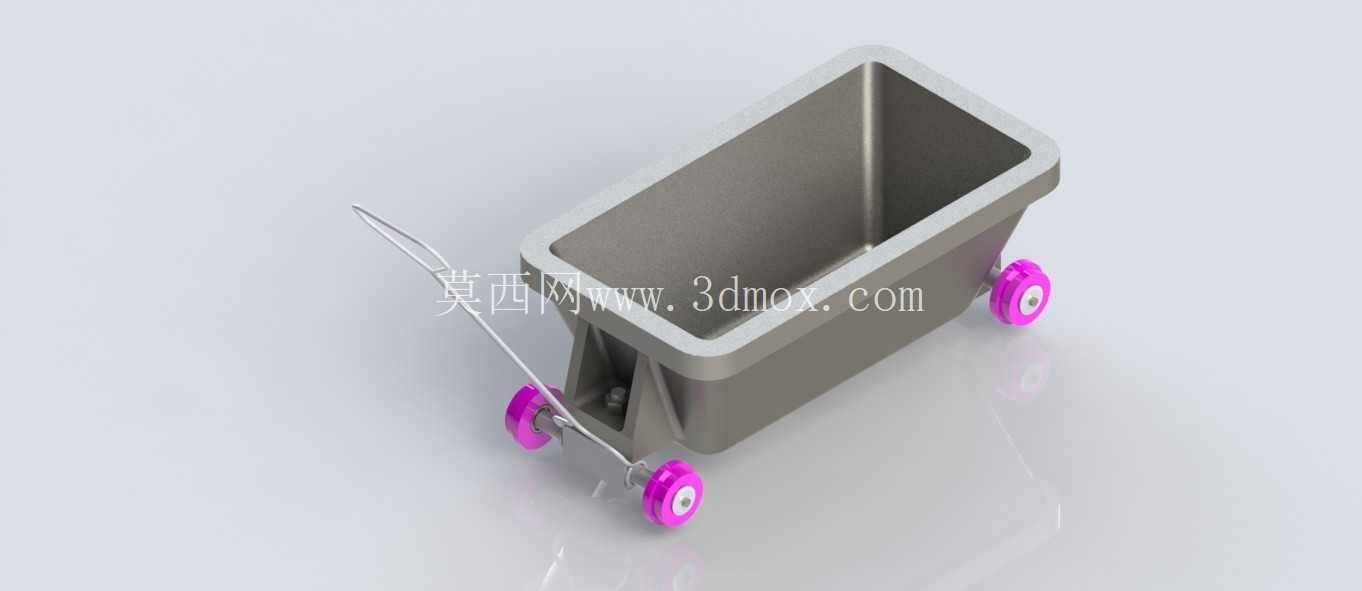

铅冶炼600公斤容量带轮移动式锭模

在铅冶炼生产的铸锭工序环节，这类带行走轮的锭模是衔接熔融金属出料与后续冷却、转运流程的核心工装，不同于固定安装的地坑式锭模，该结构的锭模可直接承接熔炼炉放出的高温铅液，待铅液冷却凝固成型后，无需额外吊装设备即可通过牵引拉杆将整模铅锭转运至脱模工位，大幅缩短铸锭环节的物料周转路径，适配中小产能铅冶炼生产线的灵活作业需求。

从功能设计层面看，该锭模的有效盛装容量设定为600公斤，是结合单炉次出铅量、人工牵引作业的承重上限、铅锭冷却后单块重量适配后续堆垛转运要求综合确定的，模腔采用上宽下窄的微锥度设计，锥度控制在1:20区间，既可以保证高温铅液灌注时的流动性，避免模腔边角处出现充型不满的缺陷，也能在铅液凝固收缩后顺利完成脱模，减少粘模导致的锭块边角缺损问题。模体本体采用厚壁焊接结构，侧壁与底部的过渡位置设置大圆弧过渡，避免直角位置在反复冷热循环下出现应力集中开裂，延长工装的使用寿命。

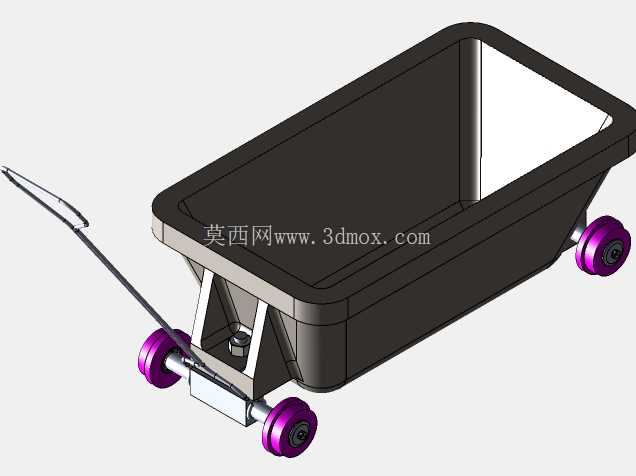

行走机构的设计充分考虑冶炼车间的地面工况，四个行走轮采用耐高温的硬质尼龙材质搭配金属轮毂，轮轴位置设置简易的防尘密封结构，避免车间内的铅尘、氧化渣掉落进轮轴缝隙导致卡滞，前轮组搭配转向结构，配合前端的牵引拉杆，单人即可完成满载状态下的锭模转向与移动，无需额外配置叉车或行车辅助，降低小批量生产场景下的设备投入成本。模体顶部设置外翻的加厚边沿，一方面是作为结构加强筋提升模体的整体刚性，避免长期高温使用下模口出现变形，另一方面也可作为吊装或抬升的受力点位，当需要跨区域转运时，可通过夹具夹持边沿完成起吊作业。

建模过程中需要重点控制的尺寸边界包括：模腔的内部净尺寸需要严格匹配600公斤铅液的容积，铅的密度按11.34克每立方厘米计算，预留3%的液位安全余量，避免灌注时铅液溢出；轮组的安装位置需要保证模体重心落在四个轮子的支撑面中心位置，满载状态下不会出现倾翻，牵引拉杆的铰接点高度设置在距离地面800毫米位置，适配人工站立操作的舒适高度，拉杆收起时可贴合模体侧壁放置，避免占用过多作业空间。模体的壁厚设计需要兼顾热容量与结构强度，壁厚过薄会导致模体在高温铅液冲击下快速变形，壁厚过厚则会吸收过多热量延长铅液冷却时间，经过反复校核，侧壁壁厚设置为12毫米、底部壁厚设置为15毫米时，可在保证结构强度的同时将单块铅锭的冷却时间控制在45分钟以内，匹配生产线的节拍要求。

在实际应用场景中，这类锭模除了用于粗铅冶炼的铸锭环节，也可适配再生铅回收、铅合金配制工序的铸锭作业，模体内壁可根据使用需求涂刷耐高温脱模涂层，进一步降低粘模概率，轮组的轮距设计适配车间内常见的1.2米宽通道，可顺利完成工位间的通行，模体底部设置有专门的顶出凹槽，当铅锭冷却后，可通过简易液压顶杆作用在凹槽位置将铅锭顶出，无需人工敲击模体，减少对模体的损伤。不同于一次性使用的铸铁锭模，该焊接结构的锭模在出现局部磨损或开裂时，可通过补焊方式快速修复，大幅降低工装的维护成本，整体结构没有复杂的传动或电控部件，日常维护仅需定期对轮轴加注润滑脂即可，对车间作业人员的操作技能要求较低，适配冶炼车间相对粗放的作业环境。
