带伸缩送料台的立式压切加工设备结构

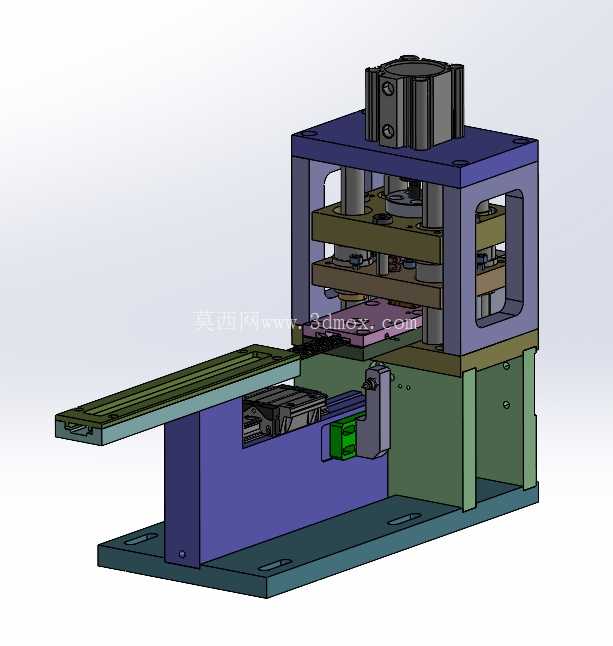

　　这套压切加工结构主要面向压铸件后道切边、浇口余料冲裁工序设计，常见于中小型铝合金、锌合金压铸件的批量生产车间，适配100-300吨冲压力度的常规压切工况，可直接对接前端压铸机的出料节拍，完成铸件从出料到余料去除的连续工序衔接。设备整体采用立式四柱框架承载结构，上半部分为驱动安装位，预留标准气缸或液压缸的安装法兰接口，可根据实际冲切力需求更换不同出力的执行元件，框架立柱采用对称分布设计，保证压合过程中动模板的受力均匀，避免偏载导致的切边毛刺、刀具崩损问题。动模板与下模座之间设置了多组等高导向套，导向间隙控制在0.02mm以内，确保上下模合模时的对位精度，满足压铸件切边工序的公差要求。设备前部配置了可伸缩的滑动送料台，送料台采用线性导轨导向，行程可根据待加工铸件的尺寸调整，最大伸出长度可覆盖操作人员的上下料工位，操作人员无需将手伸入压合区域即可完成工件的放置与取件，从结构层面降低操作安全风险，送料台的定位面设置了可更换的工装定位块，可根据不同铸件的外形快速更换定位组件，缩短换型调试的时间。下模座区域预留了废料落料开口，冲切产生的浇口余料、飞边废料可直接通过开口落入下方的废料收集槽，无需额外清理模面，减少工序辅助时间。

　　设备的底座采用加厚钢板焊接结构，底部设置了四个可调水平的支撑脚，可适应车间地面的不平整工况，安装时无需额外浇筑地基，直接放置在硬化地面上即可调平使用，整体设备的占地面积控制在1200mm*800mm范围内，高度不超过1500mm，可灵活布置在压铸车间的工序间隙位置，不需要占用大面积的生产场地。设计过程中优先考虑了结构的模块化拆分，驱动单元、导向单元、送料单元、模座单元均可独立拆卸，日常维护时可单独拆解故障单元，不需要整体拆卸设备，降低维护的工作量。压合区域的两侧设置了防护挡板安装位，可加装光电安全传感器，当送料台未退回到安全位置时，驱动单元无法启动压合动作，进一步提升设备的操作安全性。

　　送料台的驱动可适配气缸推动或者手动推拉两种形式，针对小批量生产场景可采用手动推拉结构降低设备成本，大批量连续生产场景可更换为气缸驱动配合传感器实现自动送料压合的全自动循环。模座的安装面采用标准T型槽设计，可兼容市面上常规的切边模具安装尺寸，不需要额外加工转接板即可完成模具装夹，装夹时通过T型螺栓快速锁紧，换模时间可控制在30分钟以内。设备的机架部分预留了气动管路、传感器线路的走线槽，所有管线均内置在机架型材内部，避免外露管线被工件剐蹭损坏，同时保持设备外观的整洁。

　　在实际应用场景中，这套结构可适配汽车压铸件、3C产品压铸件、五金压铸件的飞边切除、浇口冲断工序，相比传统的人工打磨去除飞边，压切工序的加工效率可提升5倍以上，且加工后的切面一致性更好，不会出现人工打磨导致的铸件表面损伤问题。结构设计时对受力点进行了有限元校核，框架部分在额定冲压力下的变形量控制在0.05mm以内，保证长期使用过程中不会出现机架变形导致的合模精度下降问题。送料台的滑动面设置了自动润滑注油口，可定期加注润滑脂，保证导轨长期运行的顺畅性，减少磨损导致的送料卡顿问题。
