芯片压铸模具用模下缓冲辊结构

　　在芯片封装压铸成型的产线工位上，这类模下缓冲部件是保障模具合模精度、吸收瞬时冲击载荷的核心配套组件，区别于常规冲压设备的弹性缓冲垫，该结构采用多段环形弹性体叠合搭配刚性芯轴的设计，主要适配140mm直径规格的下模安装位，在芯片压铸模具的下模座与动模开合行程中承担冲击缓冲、行程限位、合模对位导向的多重作用。从实际工况适配来看，芯片压铸过程中动模下行合模的瞬时冲击力如果直接作用在下模型腔，很容易造成型腔边缘的微形变，直接影响芯片封装壳体的成型尺寸精度，尤其是多型腔连续压铸的模具工位，单次合模的冲击载荷如果没有均匀缓冲吸收，长期运行会出现型腔错位、飞边增厚的问题，直接提升后续去飞边工序的加工成本，甚至会因为合模冲击力过大导致封装芯片内部的引线框架偏移，造成成品电性不良。

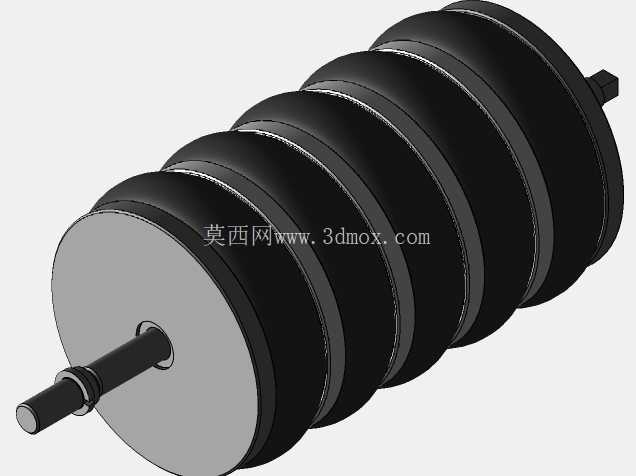

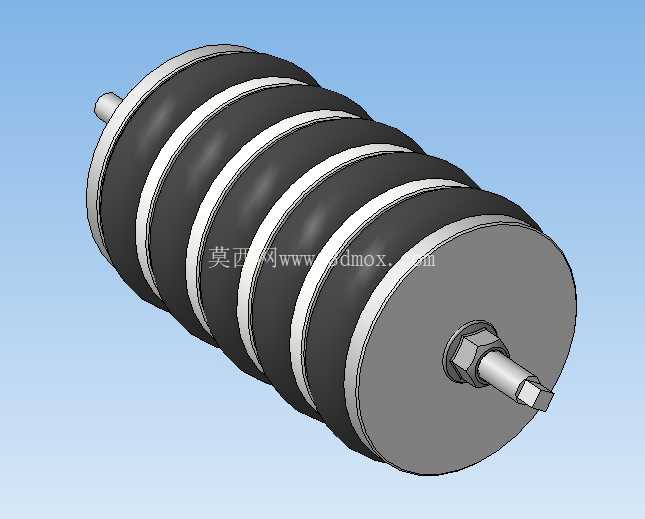

　　这款缓冲结构的设计思路完全围绕压铸工位的实际载荷特性展开，芯轴采用两端带定位轴头的结构，一端为光杆定位端，直接插入下模座的预制定位孔中完成径向定位，另一端采用带扁位的螺纹锁紧结构，通过六角螺母完成轴向锁紧固定，安装时不需要额外设计复杂的连接法兰，只需要在下模座对应位置加工匹配直径的定位孔与锁紧沉台即可，安装边界的轴向预留尺寸只需要覆盖芯轴总长度加上螺母锁紧的操作空间，径向预留尺寸匹配缓冲体140mm的外径即可，不会占用过多的下模座排布空间，适合多组缓冲器并排布置在大型多型腔芯片压铸模具的下模四周，实现合模冲击力的均匀分散。

　　缓冲主体部分采用多段环形弹性体间隔刚性隔环的叠合结构，每一段弹性体的邵氏硬度经过匹配压铸合模的冲击载荷调校，相邻弹性体之间的金属隔环可以避免弹性体在长期压缩过程中出现侧向蠕变，保证缓冲行程的线性度，不会出现使用一段时间后缓冲刚度骤降的问题；弹性体外径与隔环外径保持一致，合模时动模的接触面首先接触缓冲器的上端刚性端盖，压力均匀传递到每一段弹性体上，压缩行程控制在模具合模的安全行程范围内，既可以吸收合模瞬间的刚性冲击，又不会因为缓冲行程过大导致合模到位精度不足。从结构维护的角度来看，这种叠片式的缓冲结构不需要整体更换，当某一段弹性体出现老化疲劳时，只需要拆下端部的锁紧螺母，逐段取出隔环与弹性体更换对应损耗件即可，相比整体式的缓冲胶辊维护成本更低，也不需要在模具上预留整体拆装的大操作空间，日常巡检时只需要检查端部螺母的锁紧力矩、观察弹性体表面是否出现开裂或过度压缩的形变即可，维护流程适配压铸车间的日常设备点检节奏。

　　在实际选型适配时，需要根据模具的合模吨位确定布置的缓冲器数量，单组140mm直径的缓冲器额定缓冲载荷匹配中小型芯片压铸模具的单点位冲击载荷，布置时需要保证各缓冲器的安装面高度公差控制在0.02mm以内，避免出现单点位受力过载的情况；芯轴的材质采用中碳钢调质处理，表面做防锈发黑处理，适配压铸车间的高温、少量脱模剂喷淋的工况环境，弹性体材质采用耐温耐油的合成橡胶，避免长期接触压铸脱模剂出现材质溶胀失效的问题，隔环与端盖采用普通碳钢表面镀锌处理，在保证结构刚性的同时控制整体制造成本。
