120mm规格台式电脑散热风扇结构设计

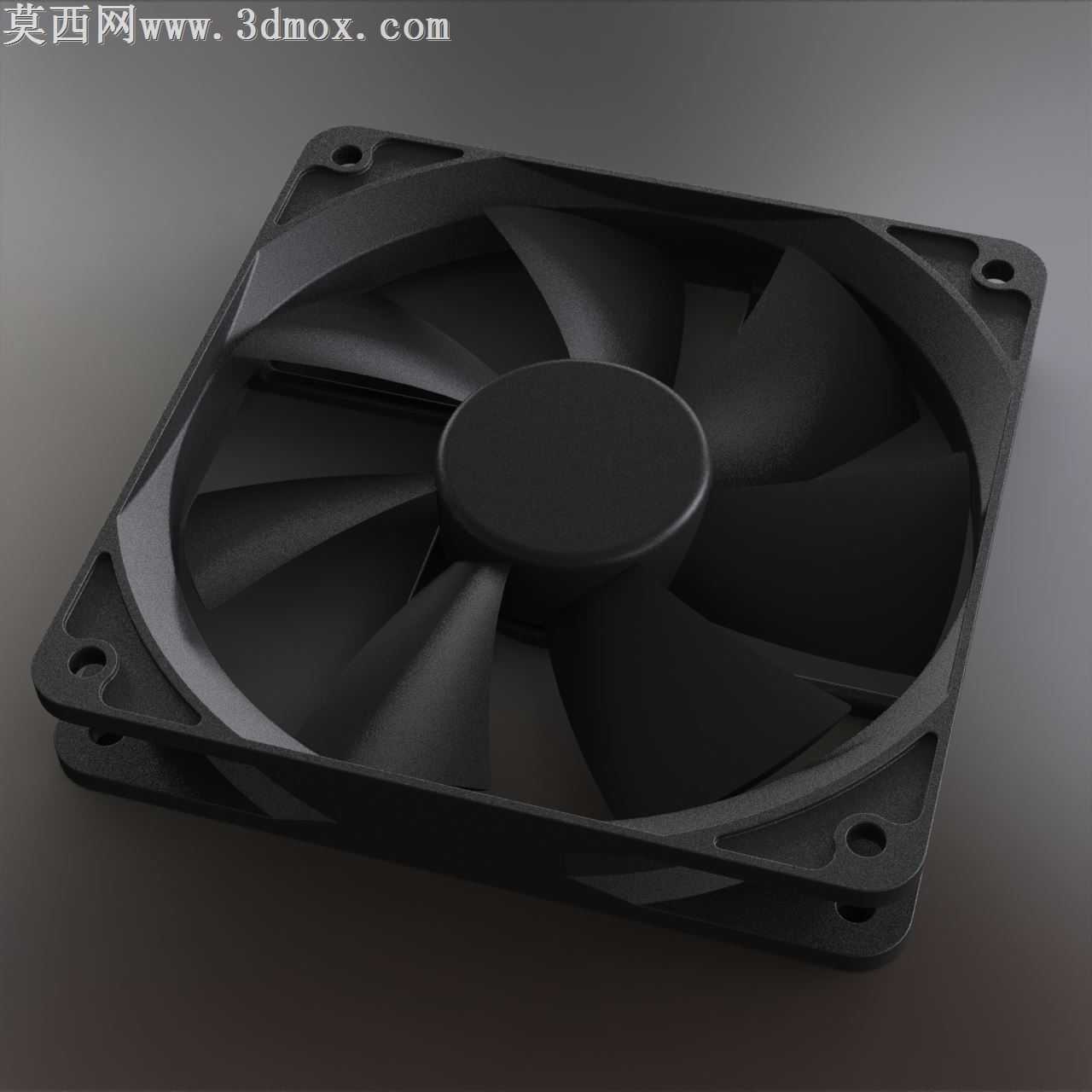

本作品为标准120mm规格台式电脑散热风扇的三维设计成果，建模阶段严格遵循行业通用的120mm方形风扇安装尺寸规范，对风扇外框、扇叶、中心轴座、边角安装孔位等核心结构进行1:1比例的精准还原。建模过程中首先搭建外框基准，外框采用带加强筋的方形结构设计，四个边角预留标准安装孔位，孔位间距、孔径完全适配常规机箱、CPU散热器的安装需求，外框边缘做圆角过渡处理，既避免安装时的锐边磕碰，也能优化边角区域的气流通过效率。扇叶部分采用七叶后掠式曲面造型设计，每一片扇叶的曲面弧度、倾斜角度都经过反复调整，在保证足够风压的同时降低扇叶转动时的气流紊流，进而减少运行风噪，扇叶与中心轴座的衔接位置做平滑过渡处理，避免应力集中，提升扇叶长期高速转动的结构稳定性。中心轴座采用圆形包覆设计，将内部转轴结构完全收纳，轴座表面做哑光平整处理，与扇叶衔接处做圆弧导角，优化中心区域的气流导向。材质设定上，整体风扇主体采用哑光黑色阻燃PBT工程塑料材质，还原量产散热风扇的真实质感，外框表面设置细微的磨砂纹理，避免光滑塑料面的廉价反光感，扇叶表面做半哑光质感处理，既保留塑料材质的基础特性，也还原扇叶高速转动时的视觉效果。渲染阶段采用影棚级布光方案，主光源从侧上方45度角照射，清晰呈现扇叶曲面的弧度变化与外框的加强筋结构细节，辅光源补充暗部亮度，避免安装孔位、框体缝隙等细节死黑，背景采用渐变深灰色调，突出黑色风扇主体的轮廓与结构层次，渲染输出的效果能够清晰展示风扇的整体外观、结构细节与材质质感。设计过程中充分考虑散热风扇的实际使用需求，整体结构无多余冗余设计，框体厚度、扇叶与框体的间隙都参考量产产品参数设定，既保证结构强度，也避免扇叶转动时蹭到外框产生异响，安装孔位采用沉孔设计，安装螺丝后螺丝头不会突出框体表面，保证安装后风扇与安装面贴合平整。
