消防应急多用途塑料扳手结构设计

这款多用途手动扳手的设计初衷，是解决消防应急、仓储运维场景下多工具切换效率低的痛点，日常运维人员在处置消火栓启闭、工业包装桶开盖、小型紧固件旋拧作业时，往往需要携带3-4件不同规格的工具，在应急处置场景下，工具翻找的时间差可能直接影响处置效率，这款集成式扳手就是针对这类跨场景作业需求开发的。

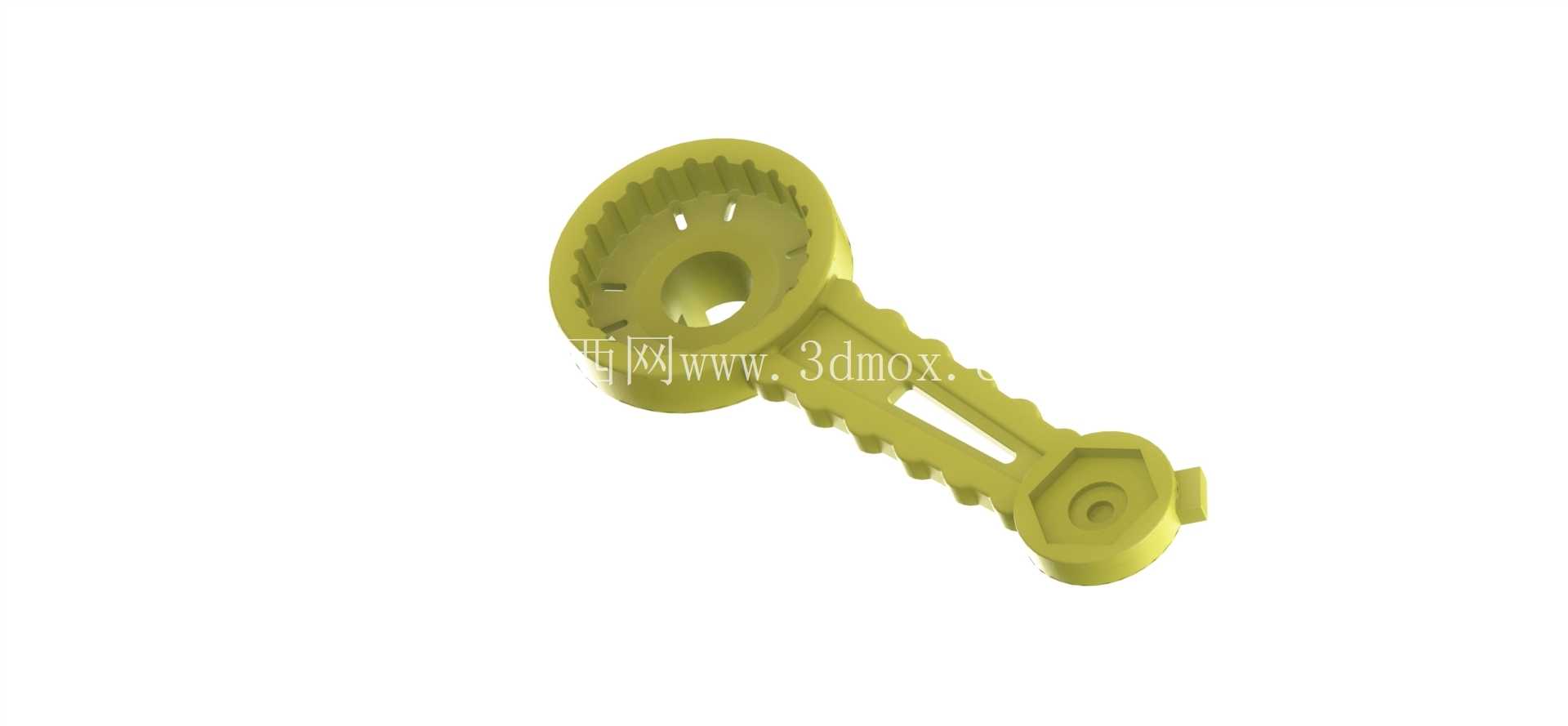

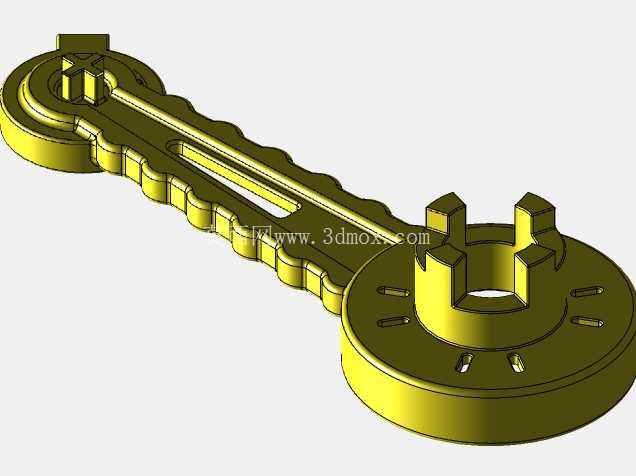

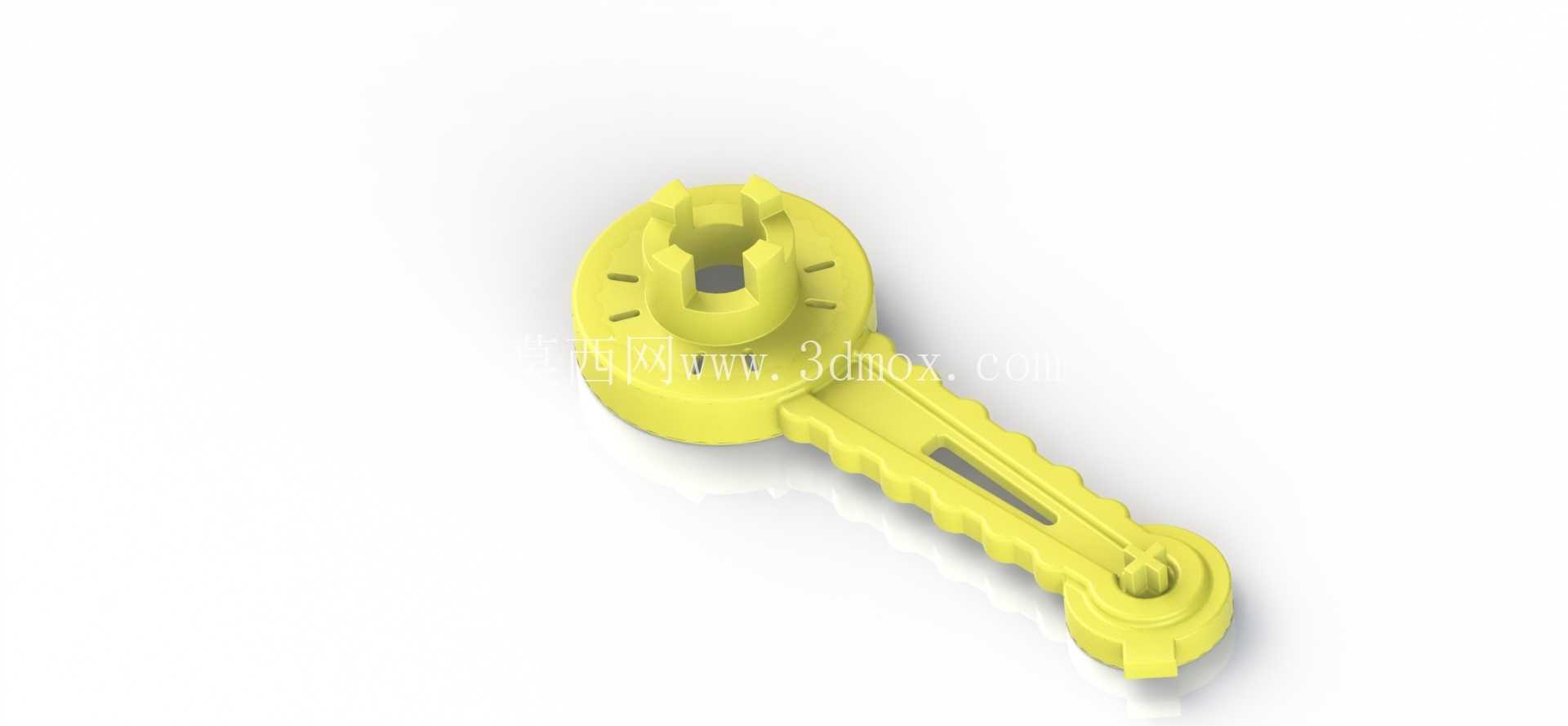

从功能布局来看，扳手头部采用内凹多卡槽结构，可适配消火栓顶部标准五方启闭接头，卡槽内侧做了1.5mm的倒角导向，作业时无需完全对准即可快速套入接头，避免光线不足、操作空间狭窄时对位困难的问题；卡槽深度做了12mm的加深处理，套入接头后啮合长度足够，施加较大扭矩时不会出现滑脱、跳齿的情况，头部外侧还预留了两个平行卡位，可适配常见的20L工业涂料桶、密封桶的桶盖旋拧作业，不用额外携带开桶扳手。手柄末端做了小型凸台卡位，可适配小型塑料桶的透气塞启闭，以及直径8mm以下的外六角紧固件应急旋拧，真正实现一件工具覆盖三类常见作业需求。

结构设计上，整体采用一体化注塑成型的结构思路，没有额外的装配件，避免长期使用后连接件松动、脱落的问题。手柄部分做了符合人体工学的弧形轮廓，表面设置了连续的防滑凹槽，握持时手掌与手柄的接触面积比直柄结构大30%左右，施加扭矩时不易打滑；手柄中部开设了长条形减重孔，在不降低整体结构强度的前提下，将整体重量控制在120g以内，放在运维工具包、消防应急箱内不会占用过多空间，也不会增加过多负重。材质选用高强度改性PP塑料，相比金属扳手，不会在使用过程中磕碰划伤消火栓的金属漆面，也不会在易燃易爆场景下因为碰撞产生火花，适配消防、化工仓储的安全作业要求。

从安装与适配边界来看，扳手头部的五方卡槽严格匹配国内室外消火栓、室内消火栓的标准启闭接头尺寸，适配范围覆盖市面上95%以上的在用消火栓规格；桶盖卡位适配直径30mm-70mm的螺旋密封桶盖，末端小卡位适配常规民用、工业用小型塑料桶塞。整体长度控制在180mm，头部最大直径65mm，手柄握持段宽度22mm，厚度10mm，这个尺寸既保证了施加扭矩时的力臂长度，普通成年男性单手操作即可输出足够的启闭扭矩，又不会因为尺寸过大无法在狭窄的消防井、仓储货架间隙内操作。

实际作业场景中，这款扳手可放置在消防应急箱、仓储运维工具包、车载应急包内，日常巡检时不用携带多件工具，遇到消火栓启闭、桶盖开启、小紧固件调整的需求时，一件工具即可完成全部操作。结构强度方面，通过有限元仿真验证，在头部施加80N·m的扭矩时，整体结构最大应力远低于改性PP材料的屈服强度，正常使用情况下不会出现断裂、变形的问题；手柄与头部的过渡位置做了R8的圆弧过渡，避免应力集中，长期反复施加扭矩也不会在过渡位置出现开裂。表面没有尖锐棱角，所有边角都做了R2以上的圆角处理，操作时不会划伤手掌，也不会刮擦接触到的设备表面。

不同于传统单一功能的金属扳手，这款集成式扳手的设计完全围绕一线运维、应急处置的实际作业流程展开，去掉了冗余的功能结构，每个结构位置都对应明确的作业需求，没有多余的装饰性设计，整体造型简洁实用，注塑成型的工艺也适合批量生产，成本可控，适合作为消防配套工具、仓储运维标配工具进行推广使用。在三维建模过程中，所有配合尺寸都严格遵循对应的行业标准，卡槽的公差控制在±0.2mm以内，保证与对应接头、桶盖的配合间隙合理，既不会因为间隙过大出现滑脱，也不会因为间隙过小导致套入困难。
