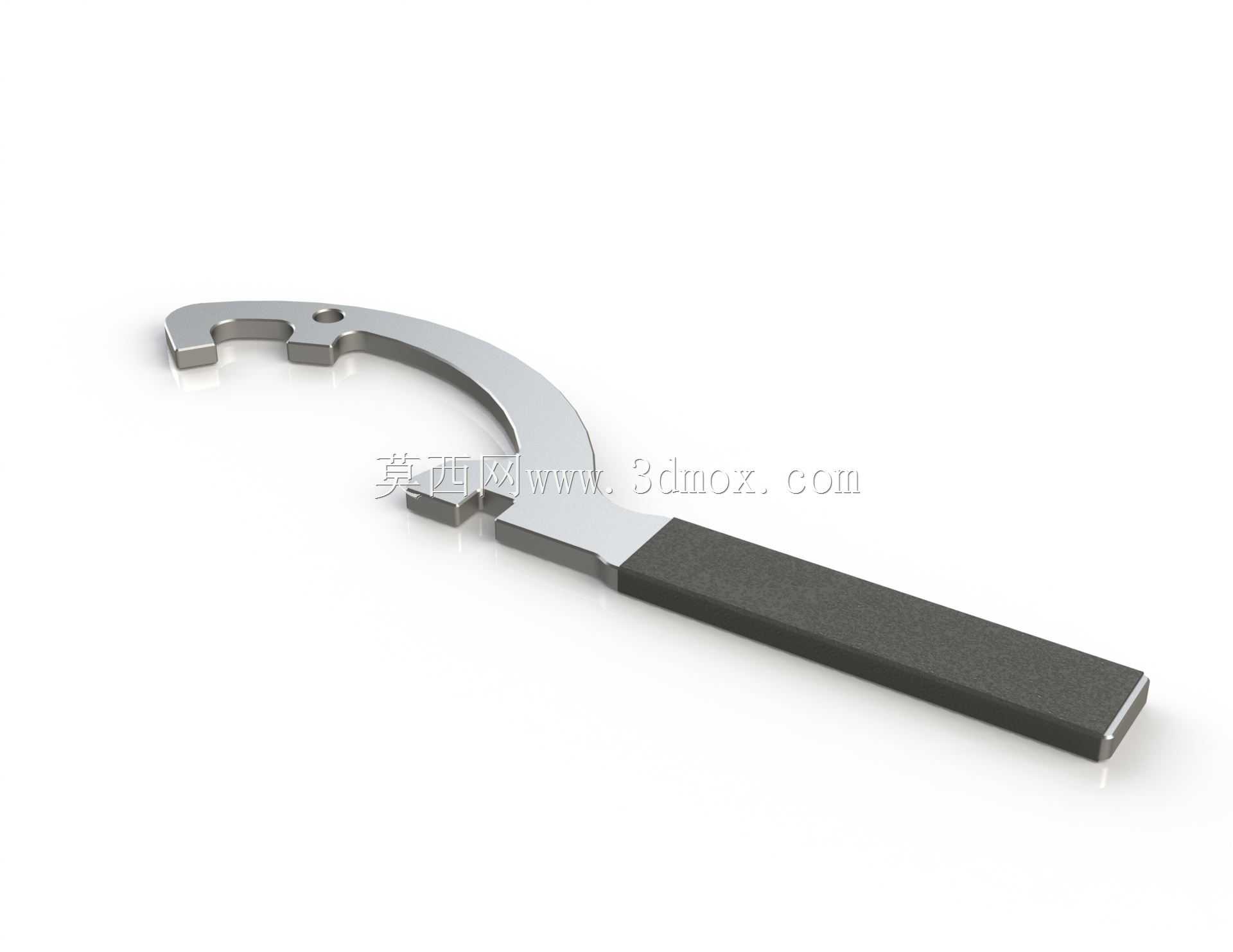

勾形带柄管道锁紧专用扳手结构

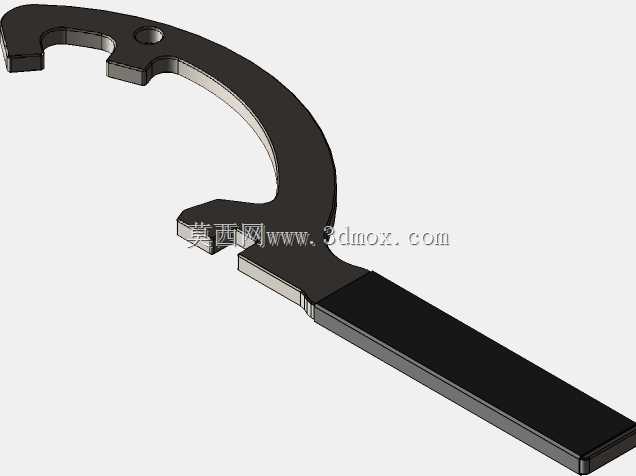

这类勾形带柄扳手主要应用在管道安装、消防管路装配、化工管线维护的现场作业场景中，核心用途是拧紧或拆卸圆螺母、开槽锁紧螺母，尤其是管路接头处的径向锁紧环节，相比普通开口扳手，它的勾头结构能嵌入螺母圆周的卡槽内，施加扭矩时不会打滑，适合狭窄空间内的紧固件操作。从功能特性来看，它的工作端采用双卡位勾头设计，主勾头卡入螺母端面的主卡槽，副卡位抵住螺母相邻槽位的侧边，受力时能将扭矩均匀传递到螺母本体，避免单点受力造成的螺母槽口崩裂；手柄部分做了加长平直设计，握持段做了防滑的哑光面处理，操作时手掌贴合度更好，施加较大扭矩时不会硌手，同时手柄长度经过力矩匹配，普通人手施加的握力就能转化为足够的锁紧力矩，不需要额外加接延长杆，适配现场快速作业的需求。设计这款工具的时候，首先要确定适配的螺母规格范围，先根据常用的管路锁紧螺母外径确定勾头的回转半径，勾头的卡口宽度要比螺母卡槽宽度留0.2到0.3毫米的间隙，方便卡入的时候快速对位，同时间隙不能过大，否则受力时会产生旷量，容易滑脱；勾头与手柄连接的过渡段要做圆弧过渡，避免应力集中，因为这个位置是扭矩传递的核心受力区，直角过渡的话反复受力容易出现断裂隐患；手柄的截面采用矩形结构，厚度从连接端到握持端逐渐收薄，既保证整体刚性，又能控制整体重量，长时间握持作业不会太累。建模的时候先在草图平面绘制扳手的整体外轮廓，先确定勾头的两个卡位的位置尺寸，以勾头的回转中心为基准，标注卡口的深度、宽度，以及两个卡位之间的夹角，再绘制手柄的长度、宽度轮廓，退出草图后做拉伸凸台，先做出整体的实体基础；之后对勾头的受力棱边做0.5毫米的倒角处理，去除锐边，避免使用时割手，同时减少棱边的应力集中；手柄的握持面做纹理特征，先绘制等距的浅槽草图，拉伸切除出防滑纹理，纹理深度控制在0.3毫米，既起到防滑作用，又不会积存油污；最后对整体实体做圆角处理，所有非工作边都倒R1的圆角，让整体外形更顺滑，也避免加工时的锐边隐患。建模过程中要注意安装边界的校验，勾头卡入螺母后，扳手的回转范围内不能有其他管路部件干涉，所以勾头的厚度要比螺母卡槽的厚度小0.5毫米，保证在狭窄的管路间隙里也能顺利转动，不会被周边的管壁卡住；手柄的长度也要根据常用作业空间做限制，不能过长导致转动时碰到周边的设备或管线，平衡力矩需求和操作空间的适配性。
