车载工具柔性固定安装夹结构

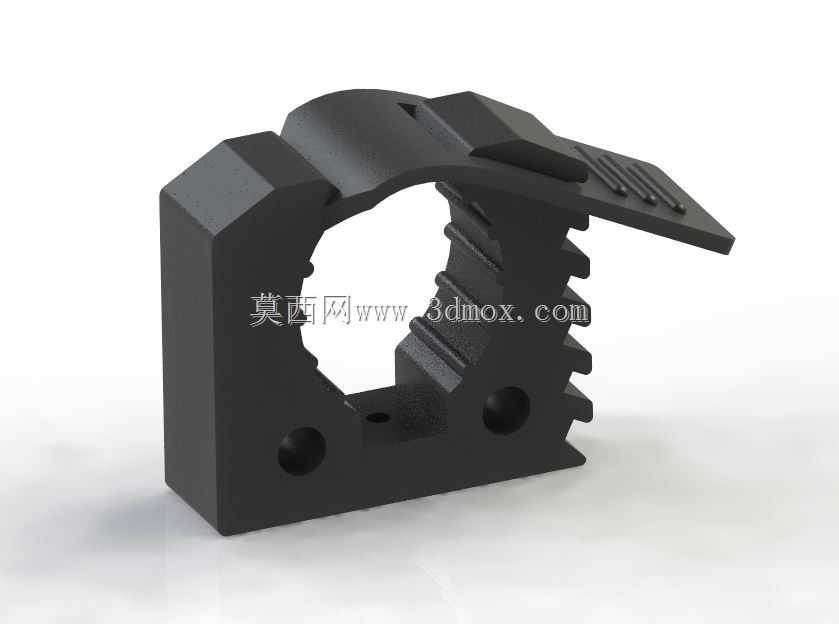

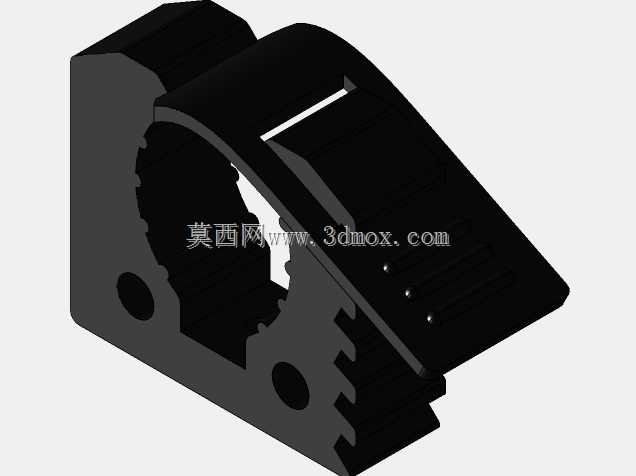

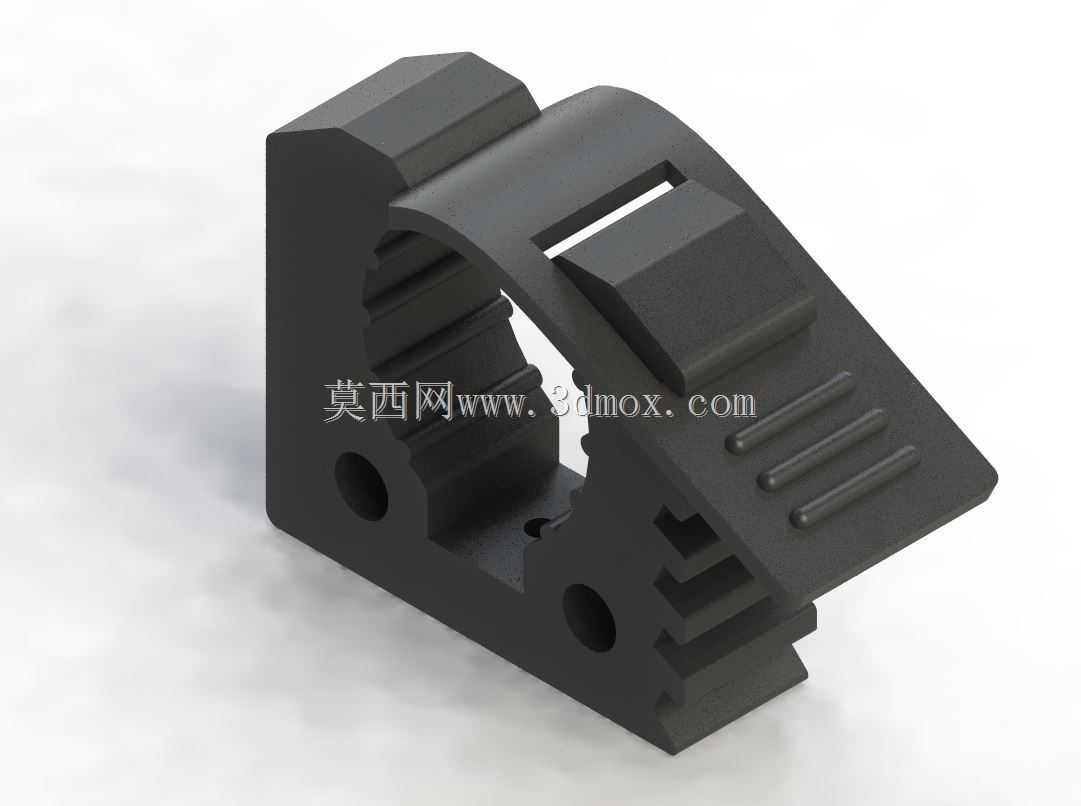

这类柔性安装夹主要应用在车载工具舱、移动作业工具箱、工程车辆侧边储物格这类需要频繁取放工具的场景中，核心作用是在车辆行驶产生持续振动、颠簸的工况下，牢牢夹持住对应规格的手动工具，避免工具在储物空间内窜动碰撞产生异响，甚至磕碰损坏周边精密部件。从结构设计来看，整体采用单侧带安装基准面的C型开口夹持结构，背部的平直安装面预留了两个沉头安装孔，可直接通过螺栓固定在车辆内饰板、金属储物架或者工装台的预设安装位上，安装孔的孔位间距适配常见的车载储物格安装孔距，不需要额外做打孔改位就能完成装配，安装边界预留了足够的螺栓操作空间，普通内六角扳手就能完成锁紧作业。夹持侧采用了带多道防滑齿的弧形内槽，槽内的齿形角度经过反复调校，既能够在夹持圆柱柄、方柄工具时提供足够的静摩擦力，避免工具在振动工况下滑脱，又不会因为夹持力过大导致工具表面的防锈层被刮伤，开口处的弹性形变区间预留了3-5mm的适配范围，可以兼容柄部尺寸在标称值上下浮动的同类型工具，不需要针对每款工具单独做适配调整。夹体外侧的加强筋结构沿着受力方向排布，在长期反复插拔工具的使用场景下，能有效抵消开口处的反复形变应力，避免夹体出现疲劳断裂的问题，前端的导向斜面做了圆角过渡处理，取放工具时不需要精准对位，顺着斜面就能把工具推入夹持槽内，单手就能完成工具的取放操作，适合在作业过程中快速归置工具。夹体底部的定位凸台可以卡在安装面的预留卡槽内，分担螺栓承受的横向剪切力，在车辆急加减速、剧烈颠簸的工况下，不会因为横向冲击力过大导致螺栓剪断、夹体移位。整个结构没有多余的冗余设计，所有壁厚都经过受力仿真优化，在保证结构强度满足1000N以上拉拔力要求的前提下，尽可能压缩了整体占用空间，不会过多挤占储物舱的有效容积，相邻安装夹的最小排布间距可以控制在20mm以内，能够在有限的储物空间内排布更多工具位，提升空间利用率。这类夹持结构除了车载场景外，也可以用在生产线工位旁的工具挂板、移动维修工作站的工具架上，适配各类手动工具、小型检测仪器的固定需求，柔性夹持的特性不会损伤被固定件的表面，相比刚性卡扣结构有更好的容错性，长期使用也不会因为卡扣磨损出现固定失效的问题。
