磁性螺丝连接假件结构展示三维数模

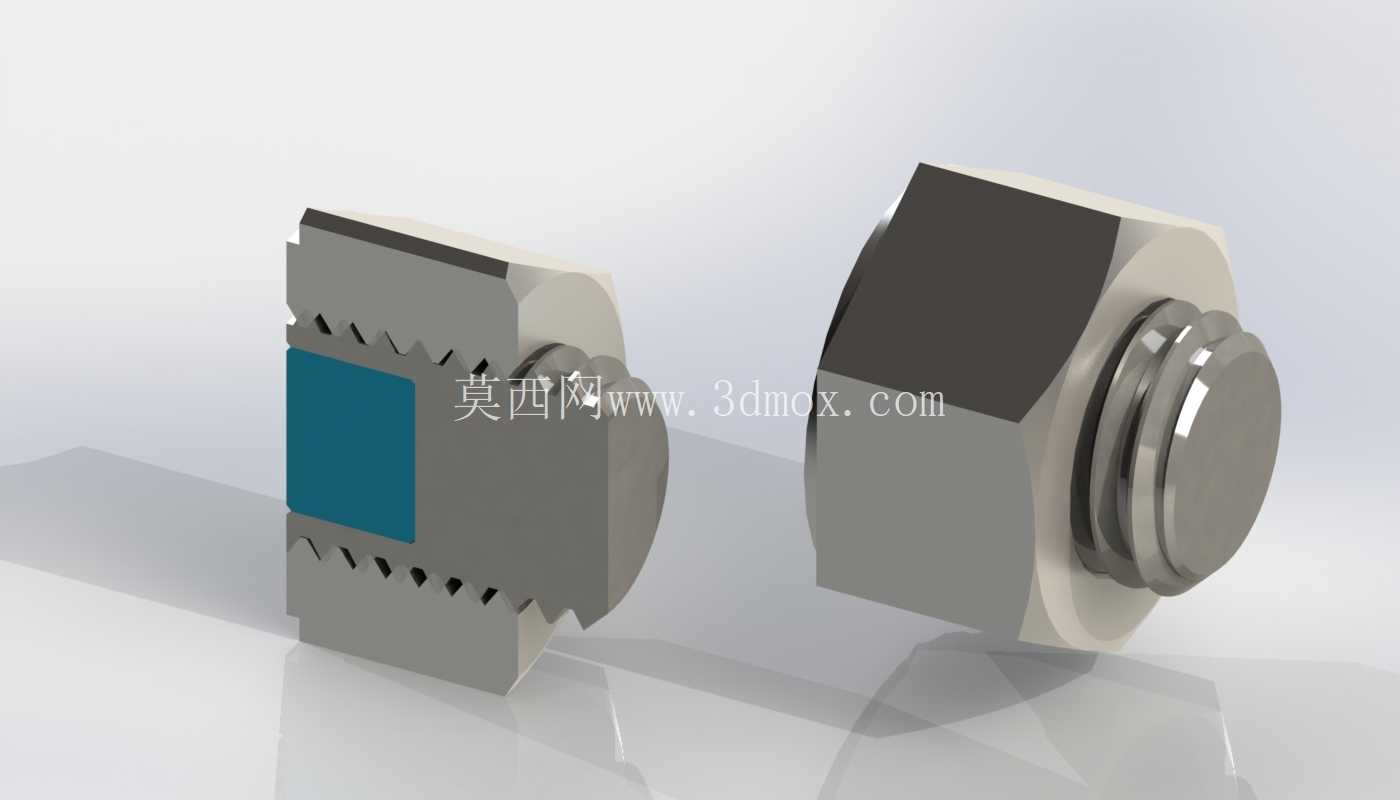

　　在机械结构装配验证、紧固件原理演示场景中，这类磁性螺丝连接假件常被用于教学演示、装配工位预演环节，替代真实螺纹紧固件完成快速装拆展示，避免反复拧动真实螺纹造成的牙型磨损，也能让观摩者直观看到螺纹啮合的截面状态，理解螺纹连接的受力传递路径。从结构设计来看，该假件做了轴向剖分处理，将外螺纹件与内螺纹螺母沿轴线切开一半，直接露出完整的螺纹牙型啮合区域，不需要额外做透明外壳就能清晰看到内外螺纹的配合状态，牙型部分按照普通公制三角螺纹的牙型角、螺距比例做了等比例还原，啮合段的牙顶间隙、牙侧贴合面都做了写实处理，能准确反映真实螺纹连接时的接触状态。

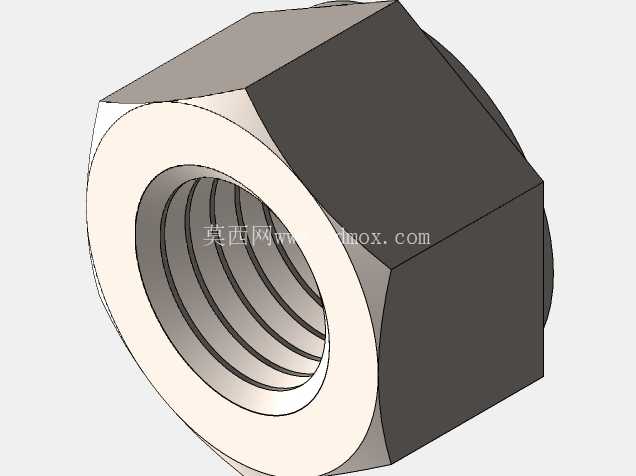

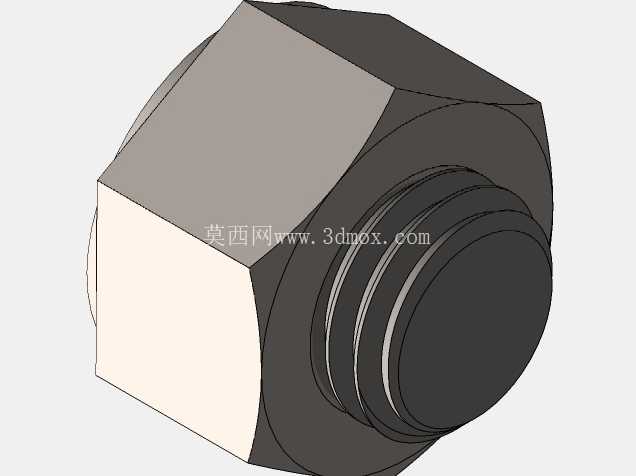

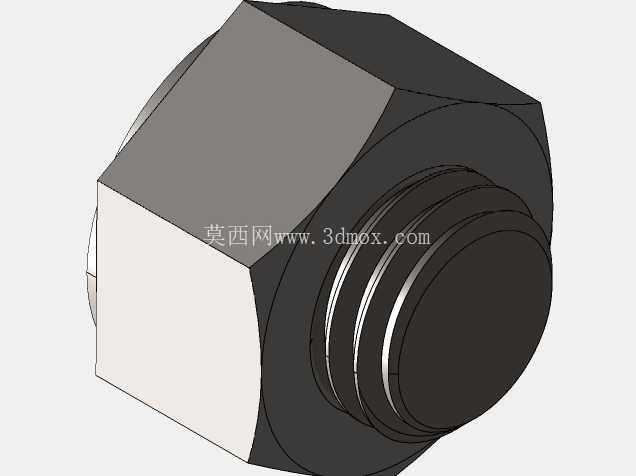

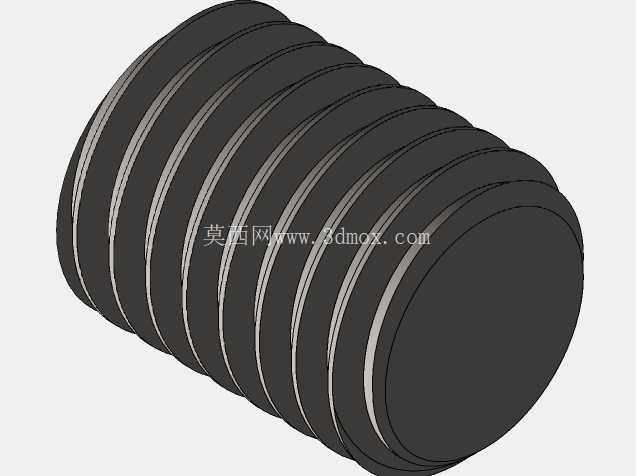

　　磁性结构内嵌在两个剖分件的贴合端面，不需要额外卡扣或者粘接，靠磁吸力就能让两个半件快速对齐贴合，演示时可以轻松分开展示单个零件的结构，也能快速拼合展示完整连接状态，装拆过程不会损伤模型表面，适合反复操作的演示场景。外螺纹件的端部做了简化的光杆段设计，对应真实螺栓的无螺纹螺杆部分，剖切面做了平整处理，边缘做了微小倒角避免演示时划手，螺母部分保留了标准六角头的外形尺寸，六角对边、对角尺寸符合常规紧固件的外形比例，拼合后整体外形和真实同规格螺栓螺母连接后的外形完全一致，不会因为剖分处理造成外形失真。从安装边界来看，该假件的整体轴向长度、径向最大尺寸都和对应规格的真实紧固件一致，在做装配工位布局演示时，可以直接放入模拟的装配孔位中，不需要调整安装空间尺寸，能准确反映真实螺丝连接时所需的操作空间、扳手活动空间，六角螺母的侧面预留了标准扳手的卡位尺寸，演示拧动操作时可以和标准扳手工具配合，还原真实的拧紧操作动作。螺纹牙型部分做了适当的结构强化，因为演示过程中会频繁触碰牙型位置，避免牙尖过于尖锐容易断裂的问题，同时又保留了牙型的轮廓特征，不会因为强化结构导致牙型失真。

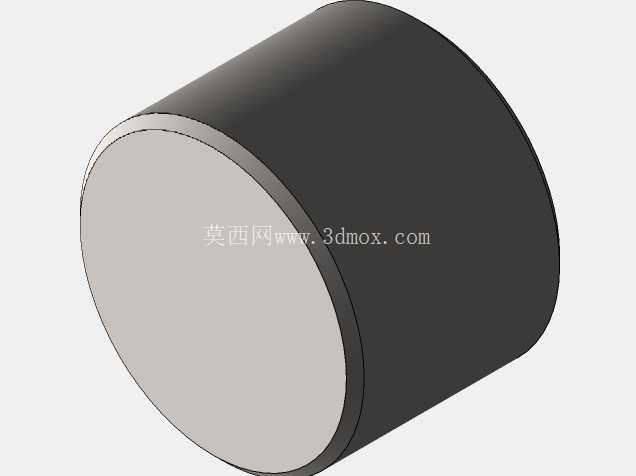

　　磁性元件的嵌入位置做了隐藏设计，从外观看不到磁体的安装痕迹，磁体的吸力经过匹配，既能保证两个半件拼合后不会随意散开，又能在需要分开时不需要过大的力气就能拆开，适合教学场景下学员自行操作体验。这类假件和真实螺丝的最大区别在于不需要旋转拧入就能完成装配展示，大幅缩短演示时的装拆时间，尤其是面向零基础人员讲解螺纹连接原理时，不需要反复演示拧螺纹的动作，直接拆分就能看到内部的啮合结构，降低理解门槛。在做设备装配培训时，这类模型也能用于装配顺序演示，先展示两个被连接件的孔位对齐状态，再放入螺栓半件、扣上螺母半件，就能直观展示螺丝连接的装配流程，不需要准备真实的板材、螺栓、螺母等全套物料，也不用担心小零件丢失的问题。

　　模型的剖切面做了表面哑光处理，避免反光影响观察螺纹结构，不同功能区域做了细微的色差区分，比如螺纹啮合区、光杆段、螺母承压面都有轻微的色彩差异，能让观察者快速区分不同的结构区域，承压面部分做了平整处理，还原真实螺丝拧紧时螺母与被连接件表面的贴合状态，能直观展示预紧力的传递路径。从建模逻辑来看，该模型先按照真实紧固件的尺寸参数绘制完整的螺栓、螺母实体，再沿轴向基准面做剖切处理，之后在剖切端面加工磁体安装沉孔，嵌入磁体后将端面做平，最后对牙型边缘做微小的圆角处理，避免应力集中造成的模型损坏，整个建模过程完全遵循真实零件的加工逻辑，结构尺寸没有随意缩放，能直接用于结构原理类的演示动画制作，也能3D打印后作为实体教学道具使用。
