双联Schuko标准墙壁电源插座结构

　　这款双联Schuko插座是面向民用及商用室内配电场景设计的墙装取电部件，核心适配欧盟地区低压配电系统的取电需求，日常覆盖住宅起居室、办公工位区、酒店客房等需要密集取电的墙面点位，相比单联插座可在同一预埋底盒位置提供两个独立取电接口，减少墙面开孔数量的同时提升单点位的取电承载能力。从实际使用场景来看，这类双联插座通常安装在距地面30cm左右的墙面预埋86型或对应欧标底盒位置，面板外沿与墙面齐平安装，不会突出墙面过多造成磕碰，也能避免日常清洁时的积灰问题。

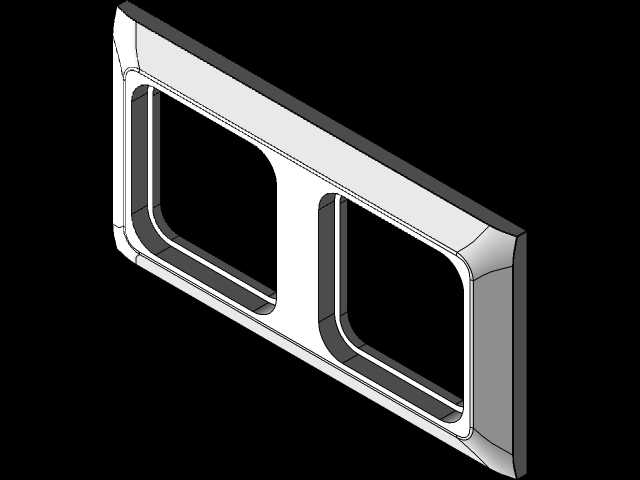

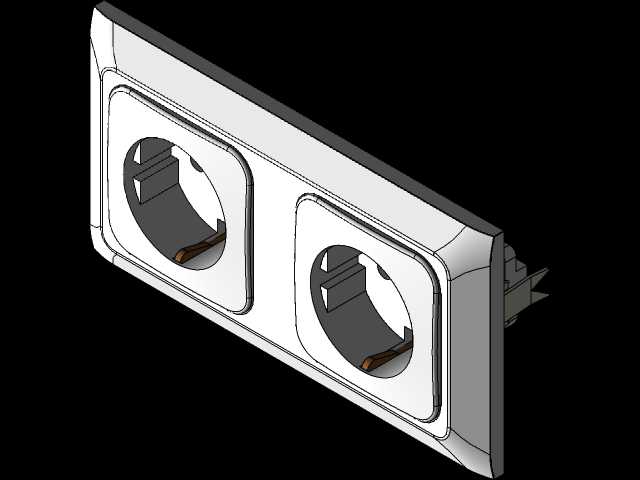

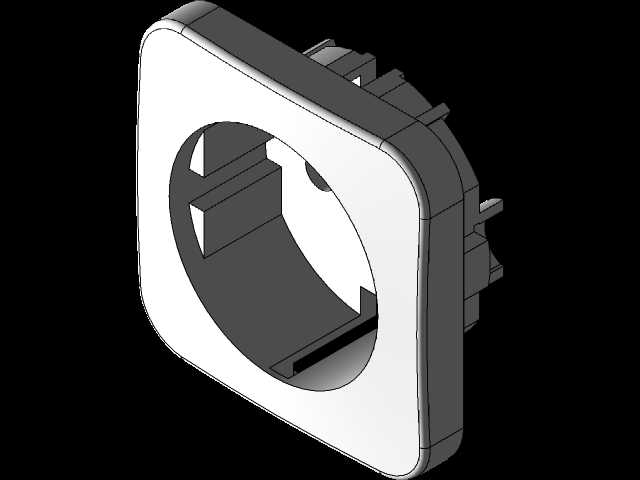

　　设计层面首先考虑的是安装兼容性，整体面板采用矩形圆角结构，边缘做了1.5mm左右的倒角过渡，既避免安装时划手，也能让面板和墙面的贴合缝隙更均匀。两个插座单元采用对称式布局，单元中心间距控制在65mm，保证两个插头同时插入时不会出现干涉，哪怕是带较大外壳的适配器插头，也能预留足够的插拔操作空间。每个Schuko插座单元的接触腔采用下沉式设计，深度为18mm，插头插入后插销完全处于腔体内部，不会外露带电部分，满足IP20级的接触防护要求，避免日常使用中手指误触带电部件的风险。

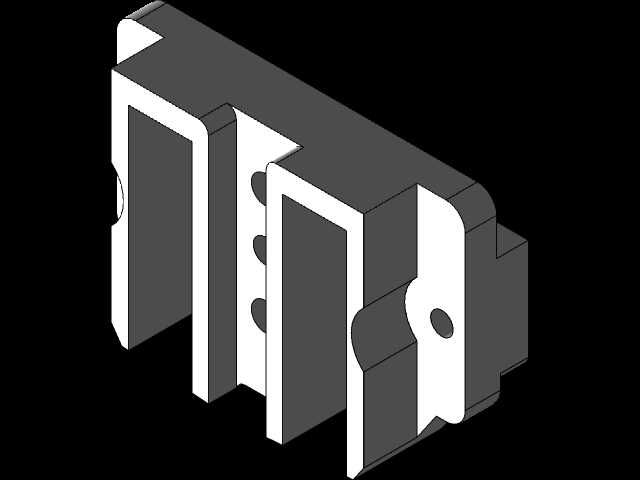

　　接触结构的设计上，每个单元内置两组接地弹片、零火接触铜片，接地弹片位于腔体两侧，插头插入时首先接触接地端，再导通零火回路，拔出时最后断开接地，符合低压电器的安全防护逻辑。铜片的卡位结构做了倒刺设计，装配时卡入面板基座的卡槽后不会出现松脱，插拔寿命可满足万次以上的使用要求。面板背部的接线端子采用螺钉压接结构，可适配1.5-2.5平方毫米的铜芯导线，接线时导线剥头长度控制在7mm左右，插入端子后拧紧螺钉即可完成压接，不会出现导线松脱、虚接的问题。基座部分采用阻燃PC材质，耐温可达120摄氏度，即使出现接触不良导致的局部升温，也不会出现明火蔓延的问题。

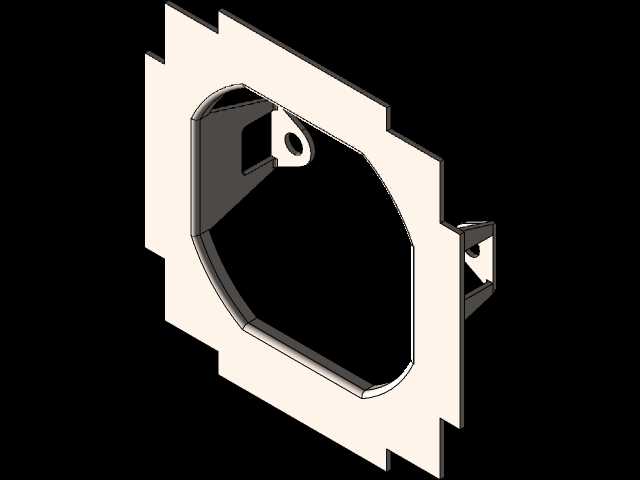

　　安装边界方面，这款插座适配标准的欧标双联暗装底盒，背部接线区域的突出高度为25mm，底盒预埋深度只要达到30mm即可顺利安装，不会出现面板无法贴合墙面的问题。面板的固定孔位间距为60mm，和标准底盒的固定柱位置完全匹配，安装时通过两颗M4的沉头螺钉将面板基座固定在底盒上，最后扣上外层面板盖即可完成安装，外盖和基座之间采用卡扣连接，拆卸时用平口螺丝刀沿边缘缝隙即可撬开，方便后期线路检修。

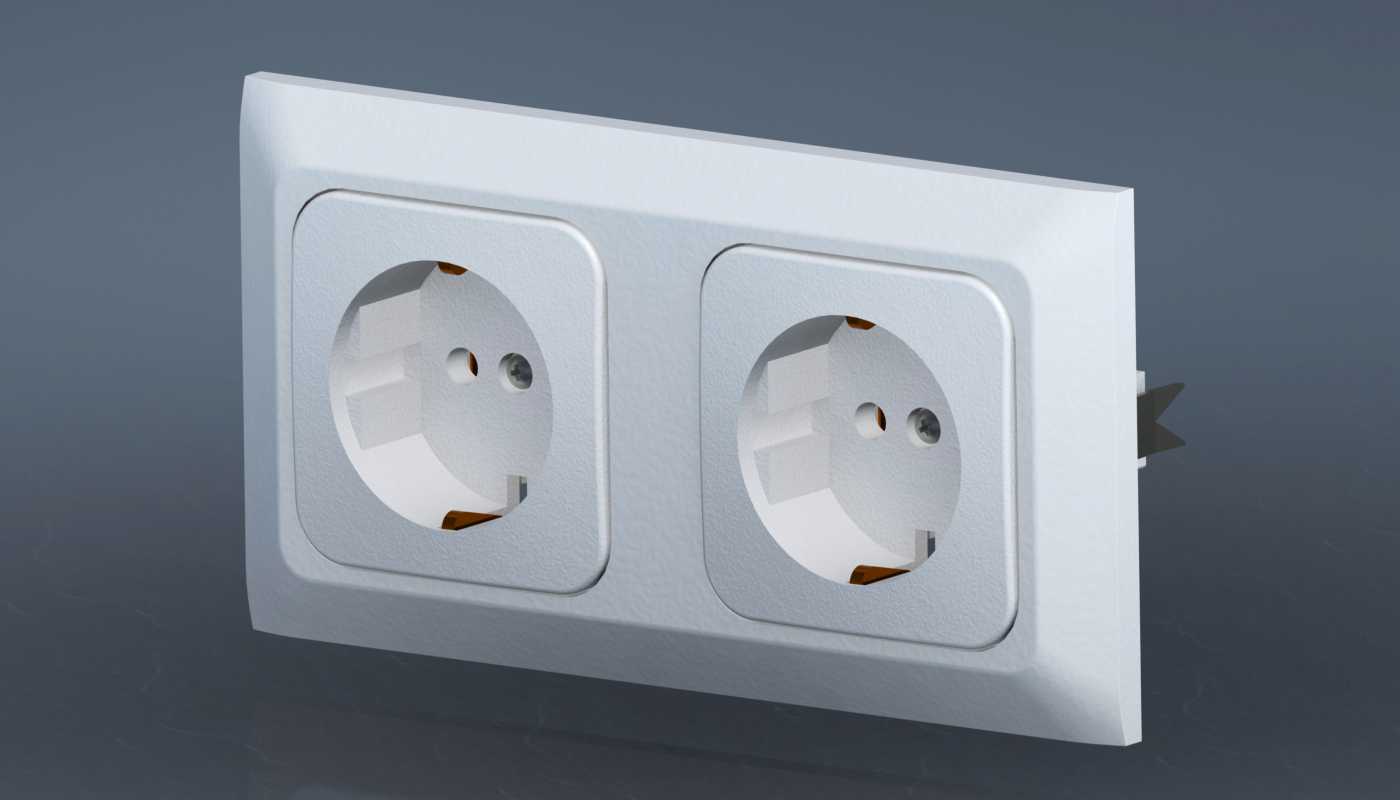

　　从建模细节来看，整个模型还原了实际产品的装配关系，面板表面做了细微的磨砂纹理处理，和实际产品的哑光质感一致，接触腔内部的铜片结构、接地弹片的弧度、接线端子的螺钉位置都做了1:1还原，没有做过度的简化处理。结构设计时还考虑了模具脱模的问题，所有外表面的脱模斜度控制在1.5度，内部筋位的脱模斜度为0.5度，不会出现倒扣结构，满足注塑生产的工艺要求，不需要额外做滑块抽芯结构就能完成注塑成型，能有效降低生产时的模具成本。两个插座单元的中间加强筋厚度为2mm，和面板主体的壁厚保持一致，避免注塑时出现缩痕，同时提升整个面板的结构强度，安装拧紧螺钉时不会出现面板变形的问题。

　　实际选型使用时，这类双联Schuko插座的额定电流为16A，额定电压250V，可承载3500W以内的用电负载，满足常规家用电器、办公设备的取电需求，相比单联插座，在同样的墙面占用面积下提升了一倍的取电能力，非常适合在墙面点位有限的场景下使用。建模过程中对插拔导向结构也做了还原，腔体入口处做了2mm的导向倒角，插头插入时即使有轻微的位置偏差，也能顺着倒角滑入接触位，不需要刻意对准插孔，提升日常使用的便捷性。
