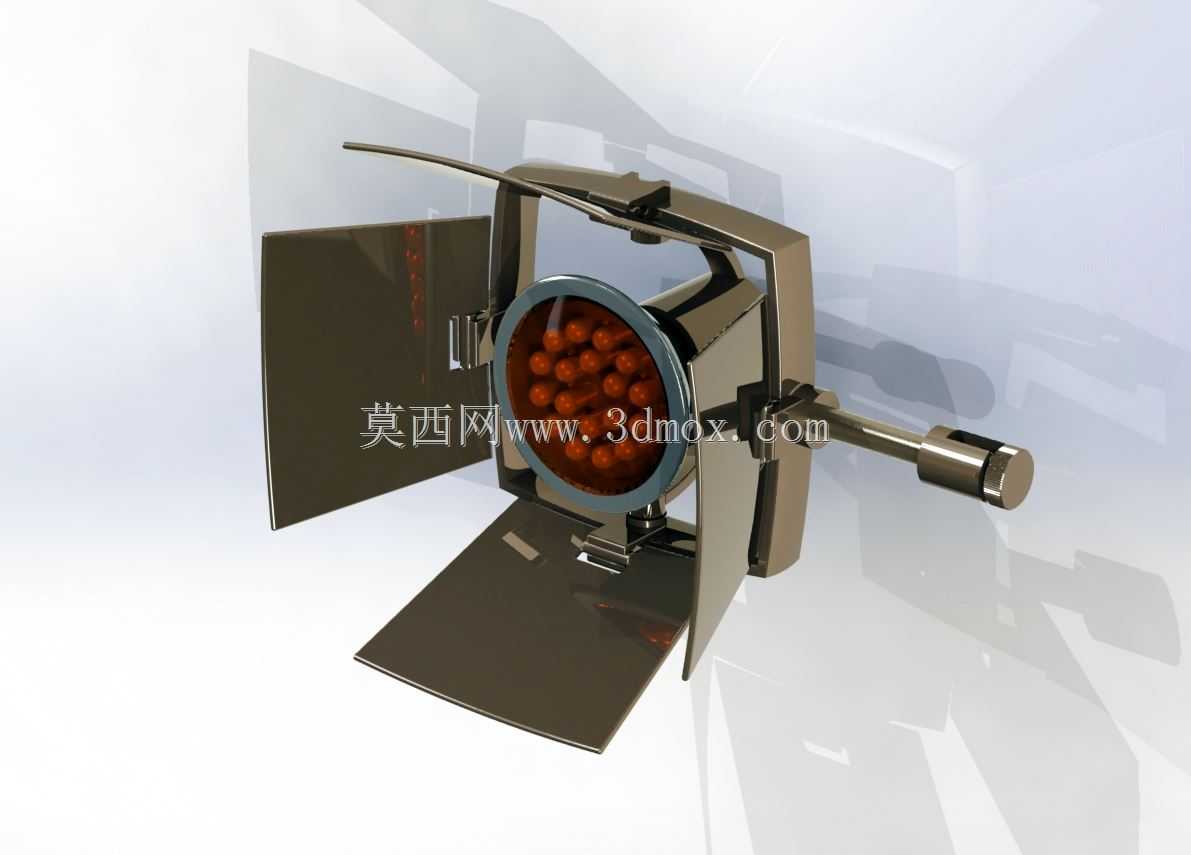

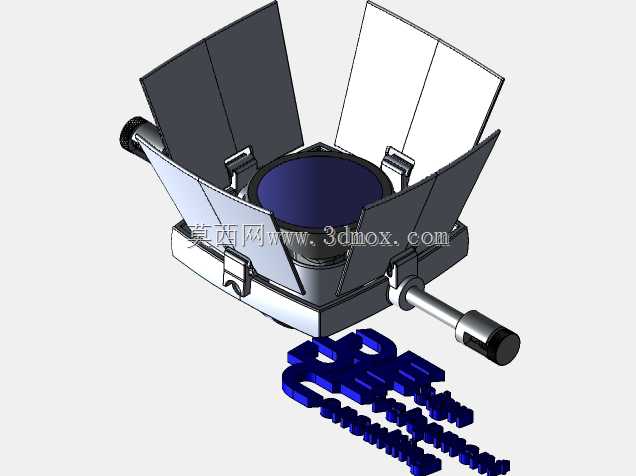

带12V绳索吸收器的影视聚光灯具结构

这款带12V绳索系统吸收器的聚光灯具，核心应用场景覆盖中小型演播室布光、户外实景拍摄补光、舞台局部追光以及展会展品重点照明领域，区别于常规固定式聚光灯，其集成的绳索吸收结构可在灯具吊装或悬臂架设场景下，对供电线缆、安全吊绳的冗余长度进行自动收纳规整，避免线缆垂落遮挡拍摄画面、剐蹭周边布景或被人员踩踏拉扯引发安全隐患。从实际使用功能来看，灯具前端配备四叶可调遮光挡板，每片挡板均可绕铰接轴独立旋转0-180度，能根据布光需求裁切出矩形、梯形等不同形状的光斑边界，避免多余光线溢射到非拍摄区域；灯头主体可通过侧面的锁紧旋钮在U型安装支架上实现俯仰角度调节，调节范围覆盖水平向下90度至水平向上45度，锁紧后可在任意调节位置保持姿态稳定，不会出现溜头下滑的问题。设计过程中优先考虑了现场使用的拆装便捷性，U型支架末端的安装接杆采用标准影视设备通用的16mm直径圆杆结构，可直接适配市面上绝大多数灯架、悬臂吊臂、轨道滑车的安装接口，无需额外加工转换接头；灯头外壳采用冲压成型的薄钢板结构，表面做哑光黑喷塑处理，既可以减轻整体自重，又能避免外壳反光对拍摄环境造成杂光干扰，外壳上预留的阵列式散热孔可在灯具长时间满功率工作时，将灯珠产生的热量通过自然对流快速散出，无需额外加装散热风扇，从根源上避免风扇运转产生的震动传递到灯体造成画面抖动，也消除了风扇运转的噪音对现场同期声录制的影响。绳索系统吸收器集成在灯体尾部的安装座位置，内部采用卷簧式自动收卷结构，可容纳最长3米的12V低压供电线缆与安全吊绳，拉出线缆时可在任意长度位置自动锁止，需要收线时只需轻微向外拉动即可触发解锁，卷簧会自动将多余线缆匀速收回收纳腔，收线过程设置了阻尼结构，避免线缆回收速度过快造成接头甩动磕碰灯体或周边设备。从安装边界尺寸来看，灯头主体不含遮光板的直径为180mm，深度为120mm，四片遮光板完全展开后整体外轮廓尺寸为320mm×320mm×280mm，安装接杆的轴线与灯头重心轴线重合，吊装时不会产生偏载力矩，对灯架的承重要求不低于2.5kg即可稳定架设；灯头前端的灯珠板采用模块化快拆设计，拧下周边三颗固定螺丝即可整体更换不同色温的灯珠组件，无需拆解整个灯体外壳，现场维护效率较高。灯具的调节手柄做了滚花防滑处理，操作人员戴防滑手套也可快速拧动调节锁紧旋钮，遮光板的铰接位置设置了阻尼垫片，调整角度时不会出现松旷晃动，调整到位后可保持角度长期稳定，即使在移动灯架或调整悬臂位置时，遮光板也不会因为震动自行移位。考虑到户外使用场景，灯体所有接缝位置都做了简单的挡边结构，可阻挡日常使用时的浮尘、飞溅的水滴进入灯体内部，适配室内外多场景的使用需求，供电接口采用标准的DC12V直流接口，可适配通用的影视灯供电电池、稳压电源模块，无需专用供电设备，降低了现场使用的配套成本。
