在结构动力学测试领域,这类激振式振动台是获取结构模态参数、验证结构抗振性能的核心执行部件,常被用于航空航天构件地面模态试验、汽车白车身NVH性能验证、轨道交通转向架结构疲劳测试、精密机床床身动态刚度校验等场景,区别于大台面的环境振动试验台,这类杆式激振振动台属于点激励式测试设备,能够针对被测结构的特定测点施加可控的动态激振力,通过配套的力传感器、加速度传感器采集输入输出信号,最终通过模态分析算法得到被测结构的固有频率、阻尼比、振型等关键动态特性参数,为结构的动态性能优化、薄弱环节识别提供实测数据支撑。

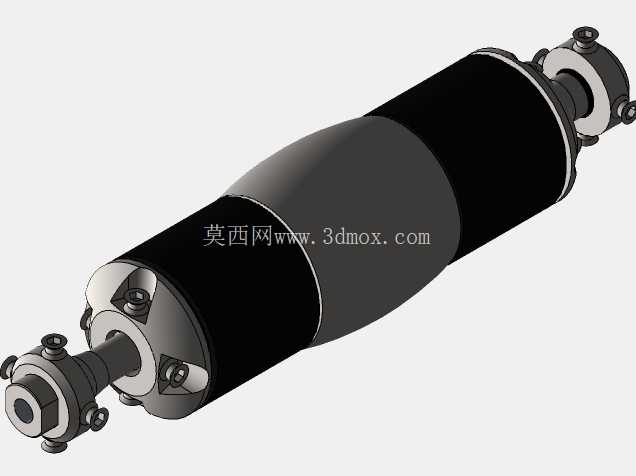

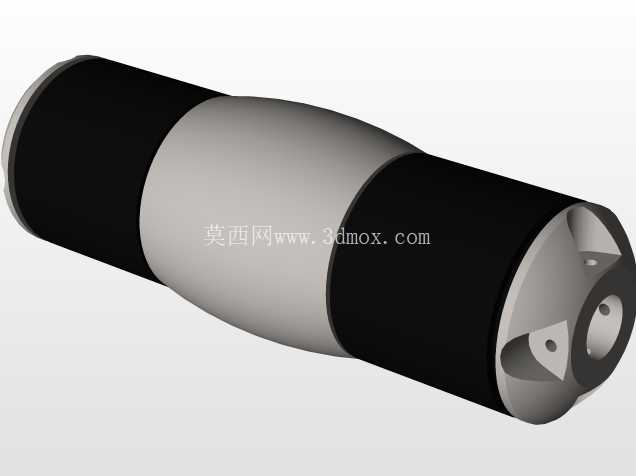

从结构设计逻辑来看,该振动台采用两端对称的杆式输出布局,主体中段为磁路与动圈组件的容纳舱段,外壳采用分段式圆柱结构,中段做了收腰过渡处理,既能够压缩整体径向尺寸,也可以在保证内部磁路组件安装空间的前提下降低设备自身重量,方便测试现场的快速装夹调整。两端的输出轴端采用法兰式连接接口,接口处设计了多组均布的螺栓安装孔与定位止口,能够适配不同规格的柔性连接杆、力传感器转接件,既可以实现对被测结构的顶推式激振,也可以通过拉杆实现拉压双向的动态激振输出,适配不同测试场景的激励方向需求。输出轴与主体舱段的衔接位置设计了密封端盖结构,端盖上集成了导向轴承与动圈密封组件,既能够为动圈的往复运动提供高精度的径向导向,避免激振过程中出现偏磨导致的输出力失真,也可以阻挡测试现场的粉尘、金属碎屑进入磁路间隙,保障设备长期运行的可靠性。
从安装边界与尺寸适配角度来看,该设备整体为长圆柱形态,两端的连接法兰外径小于主体中段的最大外径,安装时可根据测试需求选择水平布置、垂直布置或者倾斜布置的安装方式,支撑端可通过专用夹具固定在地面T型槽、试验台架或者刚性地墙上,输出端通过柔性传力杆与被测结构的测点连接,安装时需要保证激振杆的轴线与被测结构测点的激励方向保持同轴,避免产生附加的横向分力影响测试精度。设备的径向尺寸设计充分考虑了狭小测试空间的适配需求,在针对大型结构内部测点进行激振测试时,能够伸入结构的空腔内部完成激励施加,解决了大尺寸激振器无法靠近内部测点的问题。两端的连接接口采用标准化的安装尺寸,能够和行业内通用的模态测试配件直接适配,不需要额外加工转接件,大幅缩短测试前的准备周期。
在功能特性层面,该振动台内部采用永磁式磁路结构,相比励磁式激振器不需要额外提供励磁电源,降低了测试系统的布线复杂度,动圈组件采用轻量化的高刚度设计,能够保证宽频带范围内的激振力输出平坦度,在常用的结构测试频段内不会出现自身谐振导致的力输出畸变。设备的动圈支撑采用线性度优异的弹性导向结构,在往复激振过程中能够保持极低的摩擦阻尼,保证输出力的波形失真度控制在测试允许的范围内,满足高精度模态测试对激励信号的要求。外壳表面做了硬质氧化处理,在测试现场频繁挪动、装夹的过程中不容易出现磕碰划伤,同时具备一定的抗腐蚀能力,能够适应不同温湿度环境下的测试作业需求。端盖上的接线接口采用防松设计,测试过程中连接功率放大器的信号线不会因为设备自身的振动出现松脱,避免测试过程中信号中断导致的试验失败。
从实际使用的细节设计来看,设备两端的连接螺栓采用内六角沉头设计,安装时螺栓头部不会突出法兰端面,避免激振过程中螺栓与周边的测试辅具发生干涉,法兰端面上的定位止口采用小间隙配合设计,转接配件安装时能够自动实现同轴定位,不需要反复调整对中,降低现场安装的操作难度。主体外壳上预留了传感器安装平面,需要监测设备自身运动状态时可以直接在预留平面上粘贴加速度传感器,不需要额外打磨粘贴面或者设计专用夹具,提升现场测试的效率。设备的整体重量经过优化设计,单人即可完成搬运与装夹作业,不需要借助起重设备,特别适合在大型结构的多点巡回测试场景中使用,测试人员可以快速将激振器移动到不同的测点位置完成激励测试,大幅提升大型结构模态试验的作业效率。
