迷你双输出电源供电模块结构设计

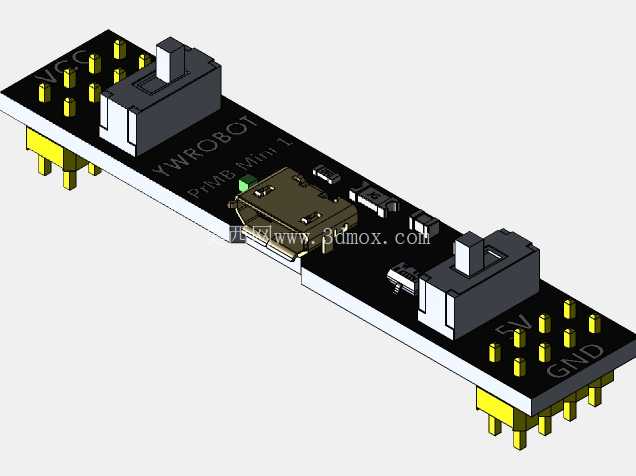

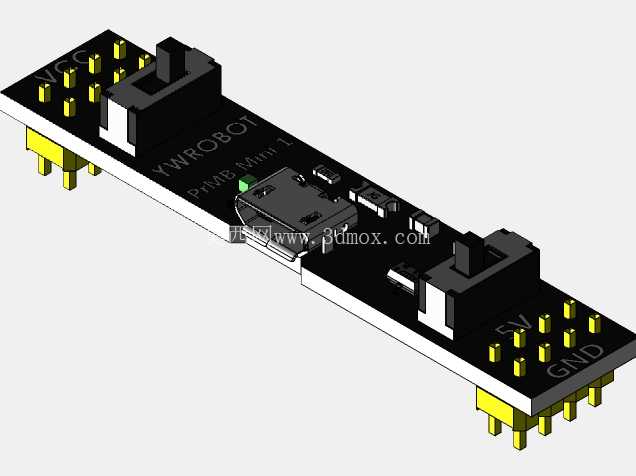

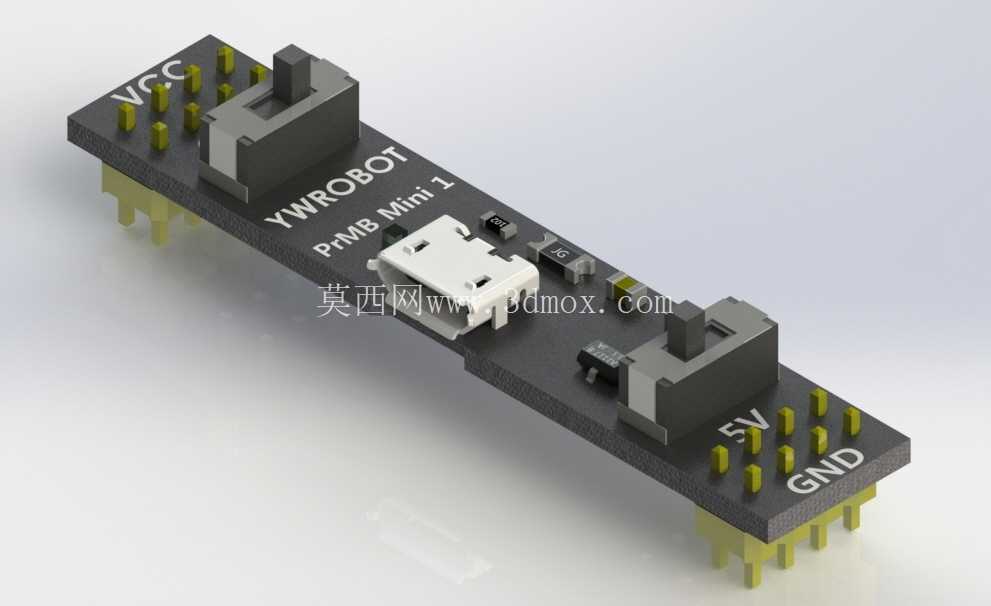

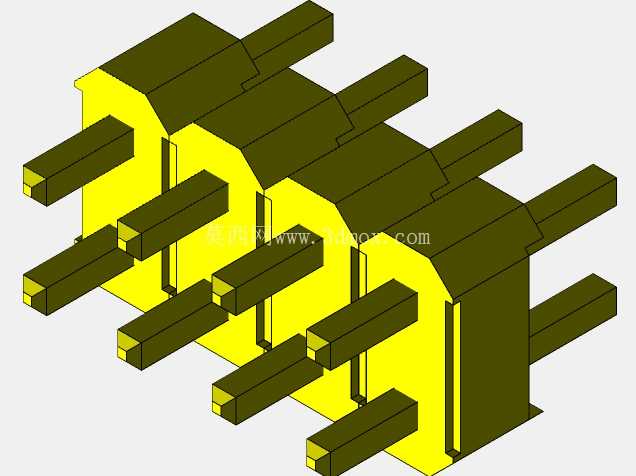

　　这款小型供电模块的设计初衷，是为面包板实验、小型嵌入式开发板、传感器测试工装这类空间紧凑的场景提供稳定的低压直流供电，替代传统飞线供电带来的接线杂乱、接触不良问题，在学生电子实训、小型原型验证场景里的使用频率很高。模块采用长条形窄板布局，整体宽度控制在标准面包板电源轨的适配尺寸内，可直接插装在标准面包板的两侧电源排针上，不需要额外接线就能同时给整板的VCC与GND轨供电，两端预留的排针焊盘采用标准2.54mm间距，兼容常规杜邦线、排针排母的连接尺寸，安装时不需要额外打孔固定，直接通过排针插接即可完成机械固定与电气连接，安装边界完全匹配市面主流的半尺寸、全尺寸面包板的电源接口位置，不会占用面包板中间的元件插接区域。

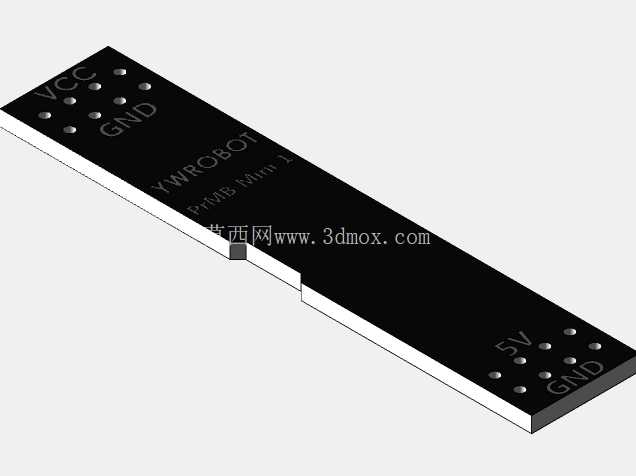

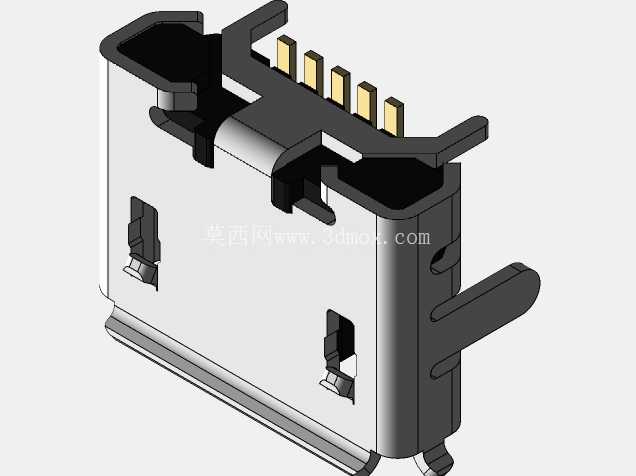

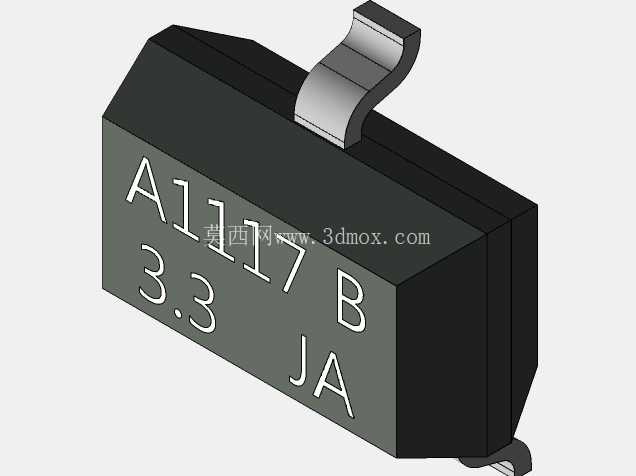

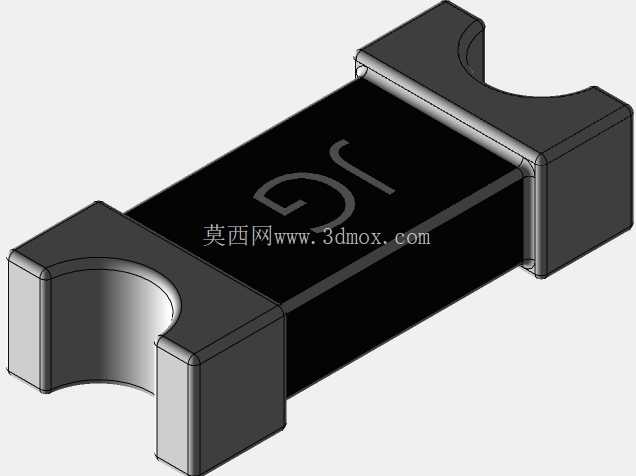

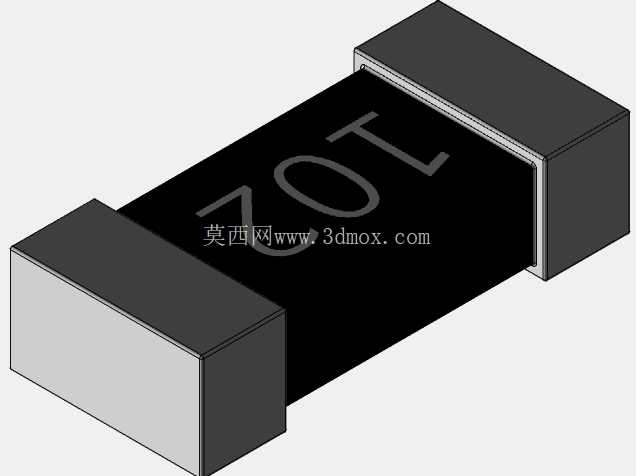

　　模块板载两路独立的拨码开关，可分别控制两路输出的通断，每路输出对应5V与VCC标识的供电轨，输入端采用MicroUSB接口，可直接适配常规手机充电器、电脑USB端口的5V输入，不需要额外配置专用电源适配器，板上集成了必要的滤波电容、防反接保护元件，输入端的ESD防护器件可抵御日常插拔带来的静电冲击，避免后端负载被异常电压击穿。从结构设计层面看，PCB板采用FR-4基材，板厚1.6mm，表面沉金处理提升排针焊接位置的抗氧化能力，所有贴片元件都布置在PCB顶面，底部除排针引脚外无突出元件，保证插接后模块底面与面包板表面贴合平整，不会出现倾斜、翘起的情况。

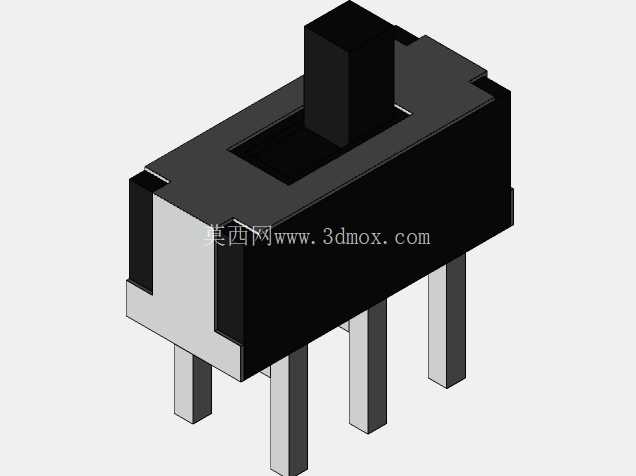

　　拨码开关选用侧拨式大行程开关，拨动阻尼适中，在实验过程中不需要借助工具就能手动切换供电状态，开关的高度控制在8mm以内，不会和周边插接的高大元件产生空间干涉。板上的丝印标识清晰标注了各个引脚的功能定义，VCC、5V、GND的标识位置紧邻对应排针，接线时可快速识别引脚定义，避免接反烧毁负载。在实际使用场景中，这类模块除了面包板实验供电外，也可作为小型桌面装置的临时供电转接板，比如给小型舵机测试台、传感器演示模块供电时，可直接通过排针插接在装置的顶板上，不需要额外设计电源固定结构，模块本身的重量很轻，仅靠排针的支撑力就可完成固定，不会出现下坠脱落的情况。

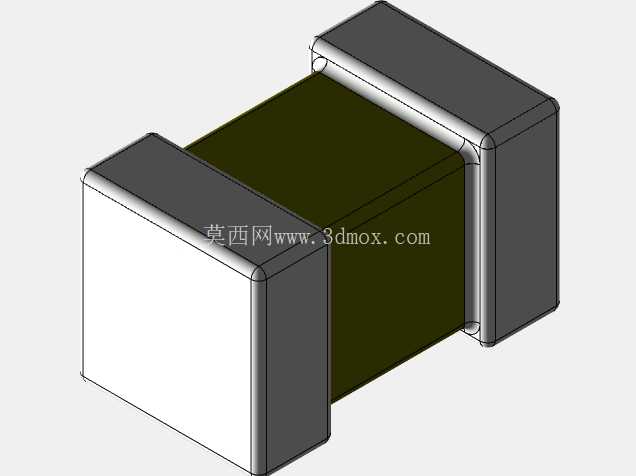

　　设计时特意将输入接口布置在板身中间位置，插拔USB线时的作用力会均匀分布在整个板面上，不会因为单侧受力导致排针变形、PCB板弯折，两端的拨码开关分别靠近对应的输出排针组，操作开关时不会碰到中间插接的USB线，操作空间预留充足。模块的边缘做了圆角处理，没有尖锐的板边毛刺，日常拿取时不会划伤手部，所有元件的焊接高度都做了统一管控，最高的拨码开关元件高度不超过10mm，整体堆叠高度很小，可放入紧凑的实验箱收纳格中，不会占用过多收纳空间。在电路布局上，电源走线采用加宽处理，大电流路径的走线宽度满足1A持续电流的载流要求，可同时给多个小型传感器、小型开发板供电，不会因为走线过窄导致压降过大、发热异常。滤波电容布置在距离输出排针最近的位置，可有效滤除输出端的纹波，给敏感器件提供干净的供电电源，防反接二极管串联在输入回路中，即使输入电源正负极接反，也不会烧毁后端连接的负载，降低实验过程中的误操作损坏风险。
