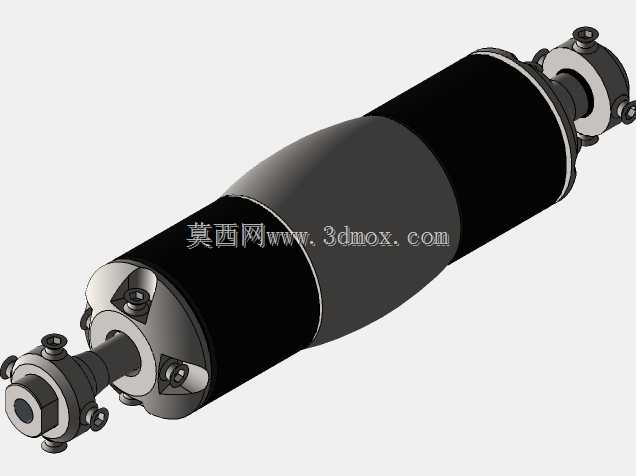

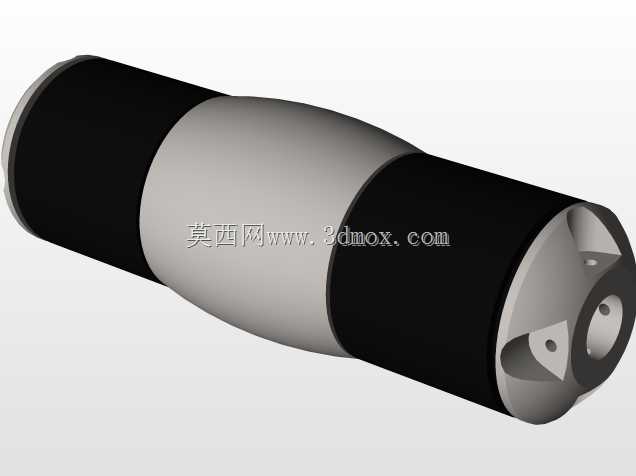

西门子LMS结构测试用激振装置三维设计

这款激振类测试装置主要面向结构力学性能验证场景，在航空航天构件模态测试、轨道交通车体刚度校验、大型工程结构疲劳试验、精密设备隔振性能标定等场景中都有广泛应用，核心作用是向被测结构输出可控频率与幅值的激振力，采集结构在动态载荷下的响应数据，为结构动力学特性分析、有限元模型修正、结构优化设计提供可靠的实测输入。从结构设计来看，装置采用两端对称的铰接安装接口，接口处设置了带锁紧螺栓的连接法兰，安装时可通过铰接结构适配不同角度的安装面，锁紧螺栓能保证激振过程中连接无松动间隙，避免附加刚度影响测试精度。主体采用三段式柱形结构，中间段为激振核心发生单元，外壳做了等直径圆柱设计，既可以保证内部激振组件的同轴度装配要求，也能在外部加装防护套或者散热组件时拥有统一的安装基准；两端的连接段做了收腰过渡设计，在保证结构强度的前提下降低了装置整体重量，减少自身重量对被测结构动态特性的附加影响。设计过程中重点考虑了激振力的传递路径，从内部激振组件到两端输出轴采用一体化刚性连接设计，避免连接间隙带来的力值传递损耗，输出轴与铰接接头之间采用高精度配合公差，保证径向跳动控制在测试允许的范围内，不会因为轴系偏摆引入额外的横向干扰力。安装边界方面，两端铰接接口的中心距预留了足够的调节余量，可适配不同间距的安装支座，接口处的连接螺纹采用通用标准规格，无需定制专用连接件即可完成与被测结构、试验台架的快速装夹；装置主体外径统一，在台架上安装时可直接选用标准管夹类固定件做辅助支撑，适配各类现有试验台架的安装条件。功能特性上，该装置可覆盖宽频段的激振输出需求，结构设计上预留了传感器安装位，可在输出端直接加装力传感器与加速度传感器，实时采集输出力值与端部位移响应，无需额外设计传感器安装支架，减少测试环节的附加工装带来的测试误差。外壳采用硬质金属材质，表面做了氧化处理，可抵御试验环境中的油污、粉尘侵蚀，适合在车间现场试验室、户外工程测试现场等多类环境下长期使用。在结构细节处理上，所有外露的螺栓连接部位都设计了沉孔结构，避免螺栓突出部位在安装过程中与周边构件发生干涉，同时也能防止试验过程中螺栓受外力碰撞发生松动；端盖与主体外壳之间采用止口定位配合，保证装配同轴度的同时，也能起到密封作用，防止内部组件受外界杂质侵入影响使用寿命。
