内六角断丝取出夹持工具结构设计

在设备维保、模具拆装、精密机械装配的现场作业场景中，内六角螺钉因反复受交变载荷、拧紧力矩超标、螺纹锈蚀锁死等问题发生头部内六角槽滑牙、螺杆断裂在螺纹孔内的故障十分常见，常规的丝锥反攻、錾子剔槽等方式不仅作业效率低，还极易损伤工件本体的螺纹孔，造成整个零部件报废，带来不必要的成本损失。这款内六角螺丝拔出工具正是针对这类维保痛点开发的专用手动作业工具，适配DIN 912标准的M4规格内六角圆柱头螺钉的断钉、滑牙钉取出作业，可覆盖电子设备组装、小型模具维护、精密仪器检修、自动化设备维保等多个场景的小规格螺钉故障处理需求。

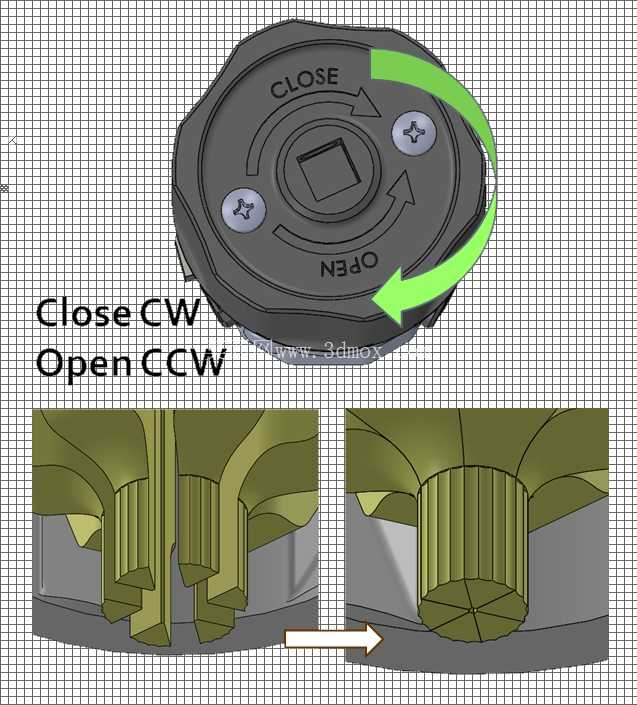

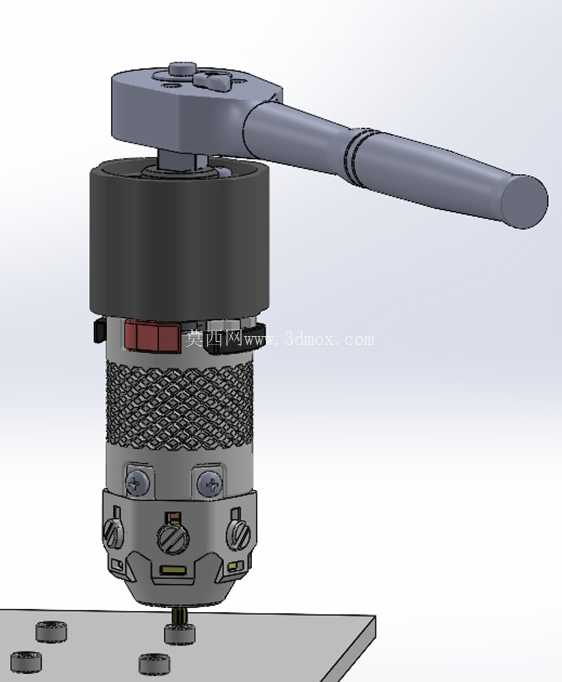

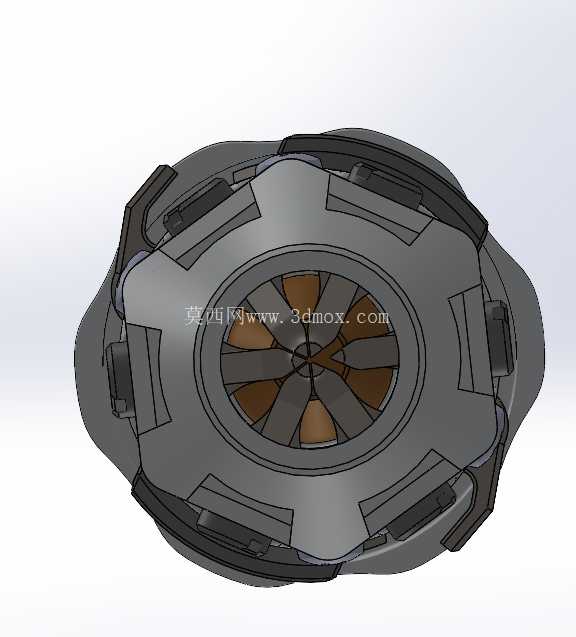

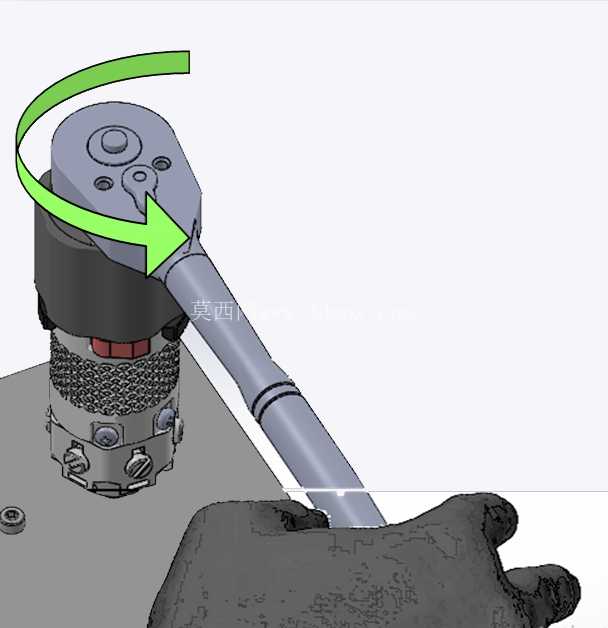

从功能实现逻辑来看，该工具核心采用梯形丝杠传动的内撑式夹持结构，工具本体设置6个可径向伸缩的卡齿，作业时将工具头部对准故障螺钉的内六角孔位插入，卡齿会先进入螺钉的内六角套筒空腔内，此时可通过1/4英寸方形驱动接口连接棘轮扳手、手动套筒手柄等常规工装，逆时针旋转驱动端时，梯形丝杠副会将旋转运动转化为卡齿的径向向外扩张动作，让6个卡齿牢牢撑住内六角孔的内壁，随着旋转力矩持续施加，卡齿与孔壁之间的咬合力会逐步增大，足以克服螺纹副的锈蚀阻力、锁死预紧力，带动故障螺钉反向旋转退出螺纹孔，不会像传统取出器那样需要额外钻孔攻丝，完全避免了损伤工件螺纹的风险。

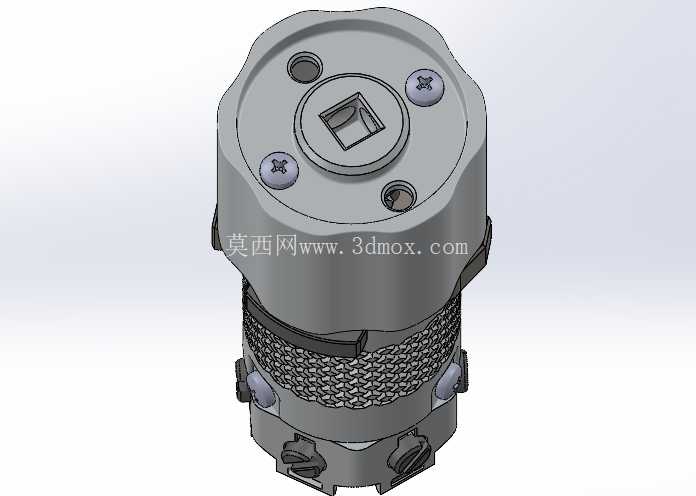

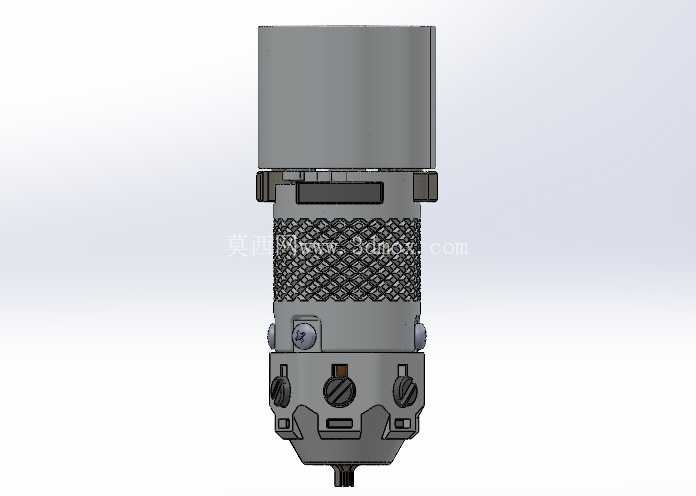

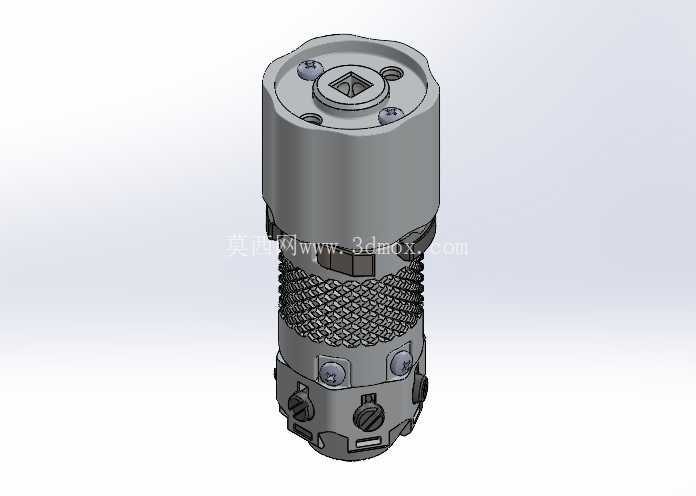

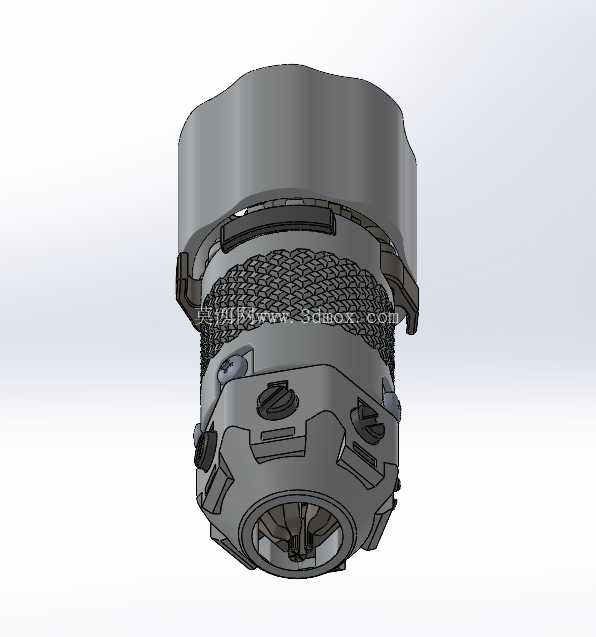

结构设计层面，工具整体采用同轴式阶梯圆柱布局，上部为驱动连接段，端面设置标准1/4英寸方形驱动凹孔，周边通过3个紧固螺钉完成驱动端与丝杠主体的连接固定，保证大扭矩传递时不会出现连接松脱；中部为滚花防滑握持段，表面加工网纹滚花结构，方便作业时手动扶持定位工具，避免初始对位时工具歪斜划伤工件表面；下部为卡齿伸缩执行段，设置多组限位螺钉与导向结构，约束卡齿仅能沿径向做直线伸缩运动，不会在扩张过程中出现偏摆、卡滞问题，同时卡齿的扩张行程经过严格匹配，最大扩张量刚好适配M4内六角螺钉的内孔尺寸范围，不会出现过度扩张撑裂螺钉头部的情况。

从安装边界与尺寸适配角度，工具整体外径控制在适配小空间作业的范围内，可伸入沉孔深度不超过15mm的内六角螺钉安装位完成作业，不会与沉孔周边的工件结构发生干涉；驱动端的方形接口完全兼容市面常规的1/4英寸系列棘轮扳手、加长接杆、扭矩手柄等工装，作业人员无需额外采购专用驱动配件，可直接利用现有维保工具完成操作。卡齿的刃口采用小角度楔面设计，扩张时楔面会轻微嵌入内六角孔的内壁金属表层，形成足够的静摩擦力矩，即使是完全锈蚀锁死的螺钉，也能在不破坏螺钉本体结构的前提下传递足够的旋转力矩，避免取出过程中卡齿打滑造成二次损伤。

不同于常规的外夹式取出工具，该内撑式结构完全作用在螺钉的内孔空间内，对于头部已经完全埋入沉孔、周边没有外夹夹持空间的安装场景，有着不可替代的适配性，比如模具模板之间的连接螺钉、精密设备壳体的沉头安装螺钉、液压阀块的内嵌安装螺钉等场景，都可以直接使用该工具完成故障螺钉取出，不需要拆解周边的关联零部件，能大幅缩短维保作业的停机时间。工具的梯形丝杠副采用大导程设计，旋转驱动端一圈对应的卡齿扩张量经过优化，既可以保证旋转时卡齿快速扩张到位，又能形成足够的机械增益，让作业人员用普通手动扳手就能产生足够的卡齿撑紧力，不需要借助加力杆等额外工装，单人即可完成全部取出作业。
