家用冷凝式滚筒烘干设备结构设计

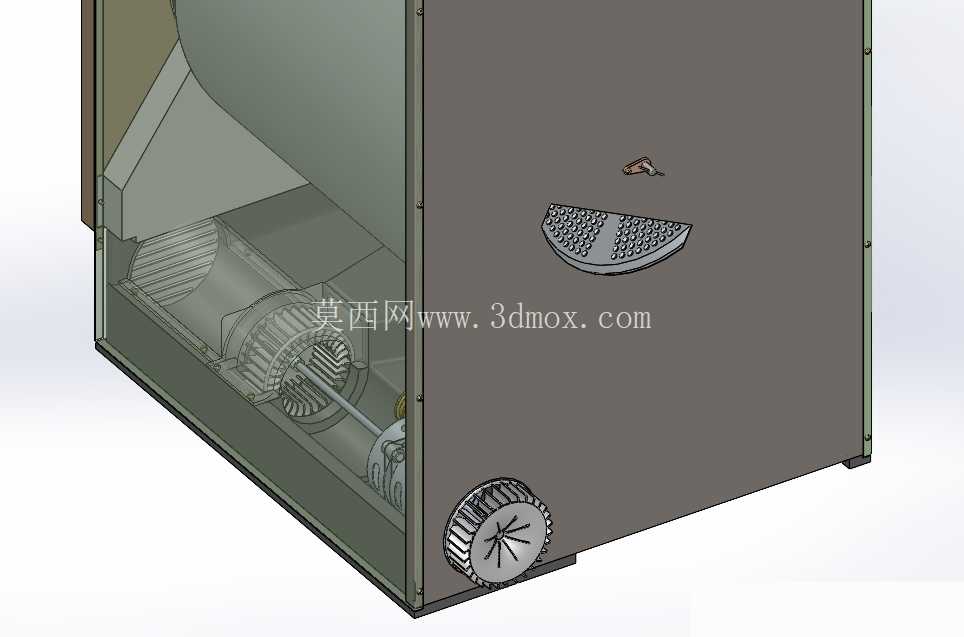

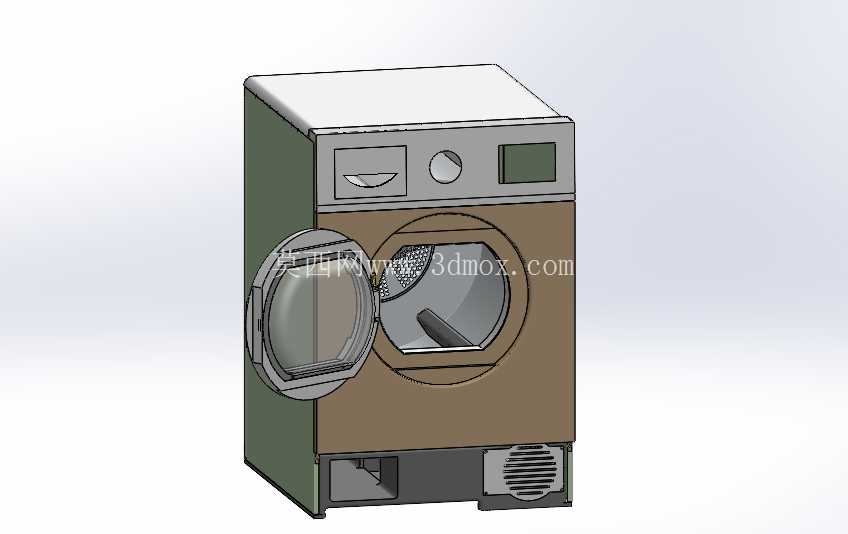

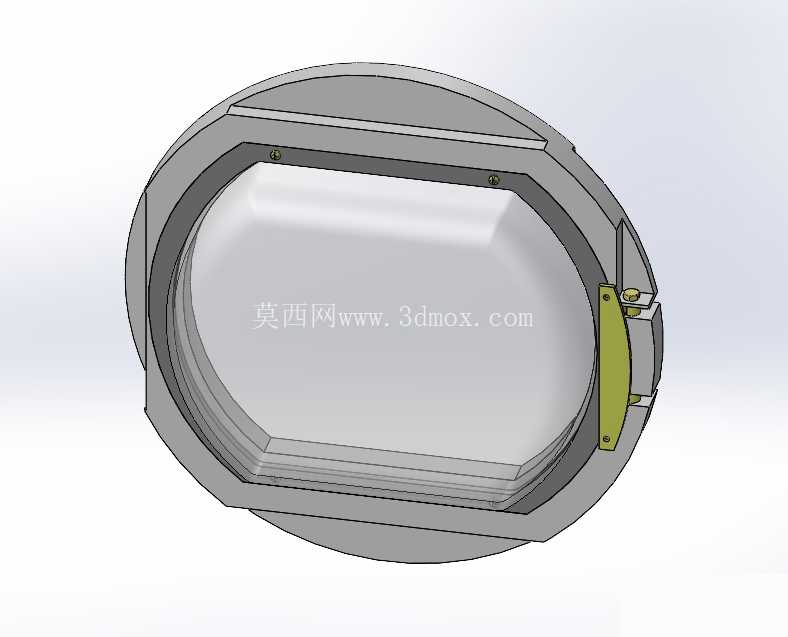

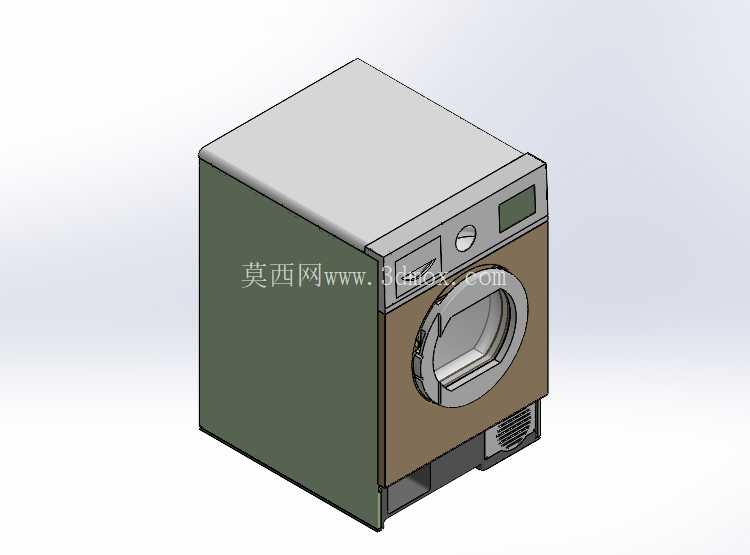

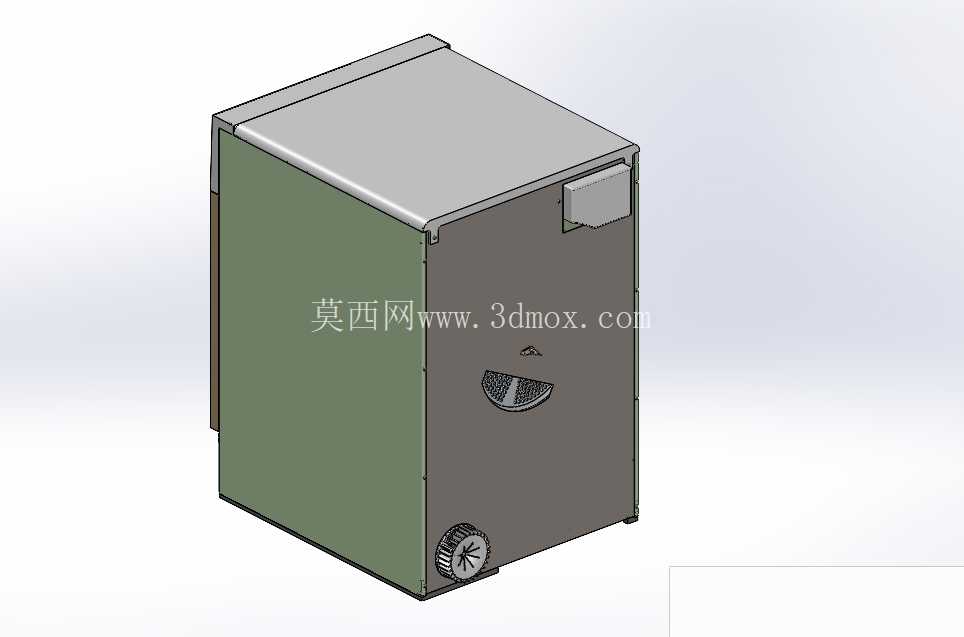

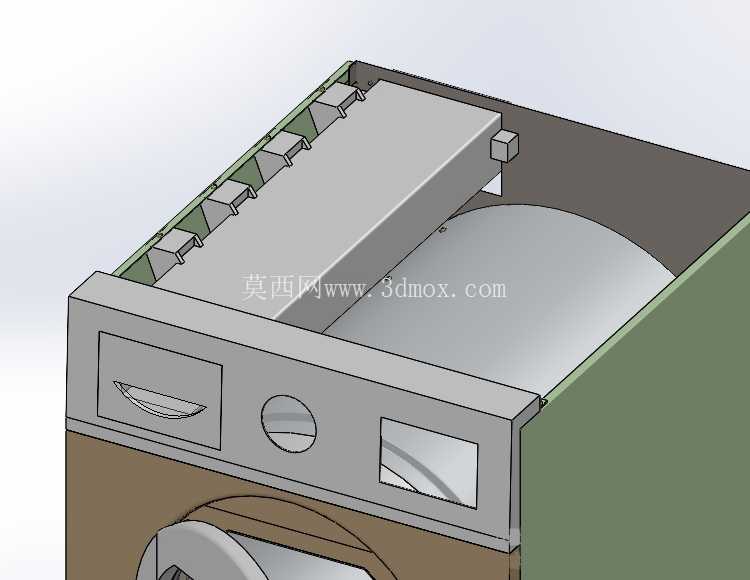

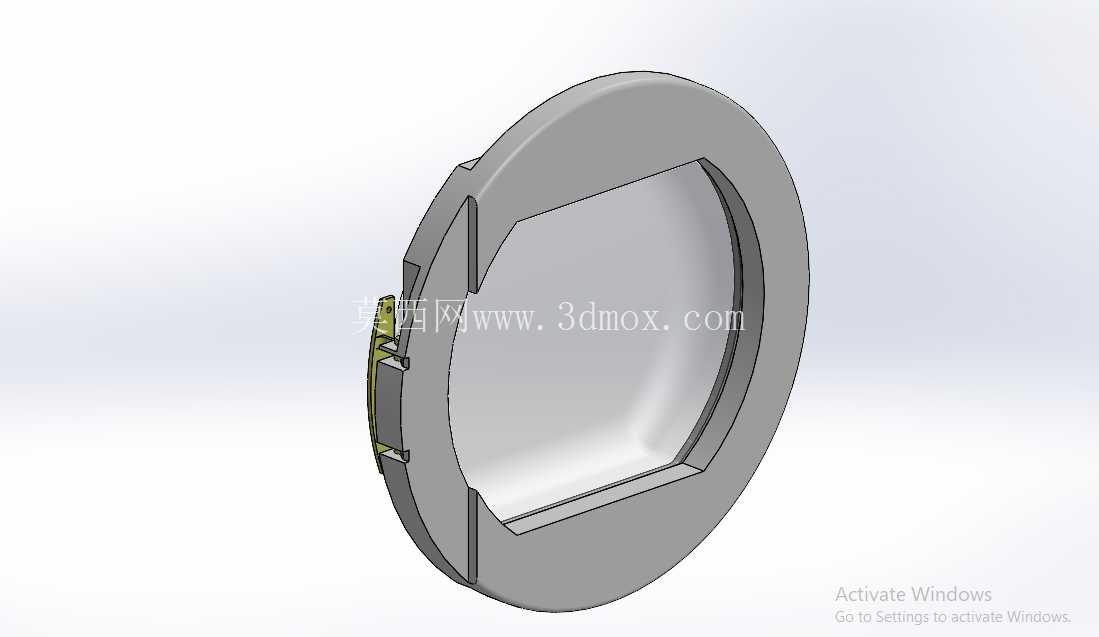

　　该结构模型对应家用衣物烘干场景下的冷凝式滚筒设备，日常使用中可独立完成湿衣物的烘干作业，无需依赖外接排风管道，适配普通家庭阳台、卫浴间等无外排条件的安装场景，也可嵌入整体洗衣柜作为洗烘套装的组成单元使用。设备核心功能是通过加热空气带走衣物水分，再经冷凝结构将湿热空气中的水汽析出，实现干衣过程的内循环，避免向室内排放潮湿热风，同时减少热量无意义散失。从结构布局来看，整机采用方正立式箱体设计，正面设置圆形舱门用于取放衣物，舱门上方集成操作旋钮与状态显示区域，底部预留冷凝水收集或排放的相关接口位置，背部为加热组件与送风风扇的安装区域，侧面预留冷热空气流通的通道空间，内部可划分出滚筒腔体、冷凝组件安装区、水泵安装位、加热送风区几个独立的功能模块，各模块之间通过风道与管线连接，互不干涉。

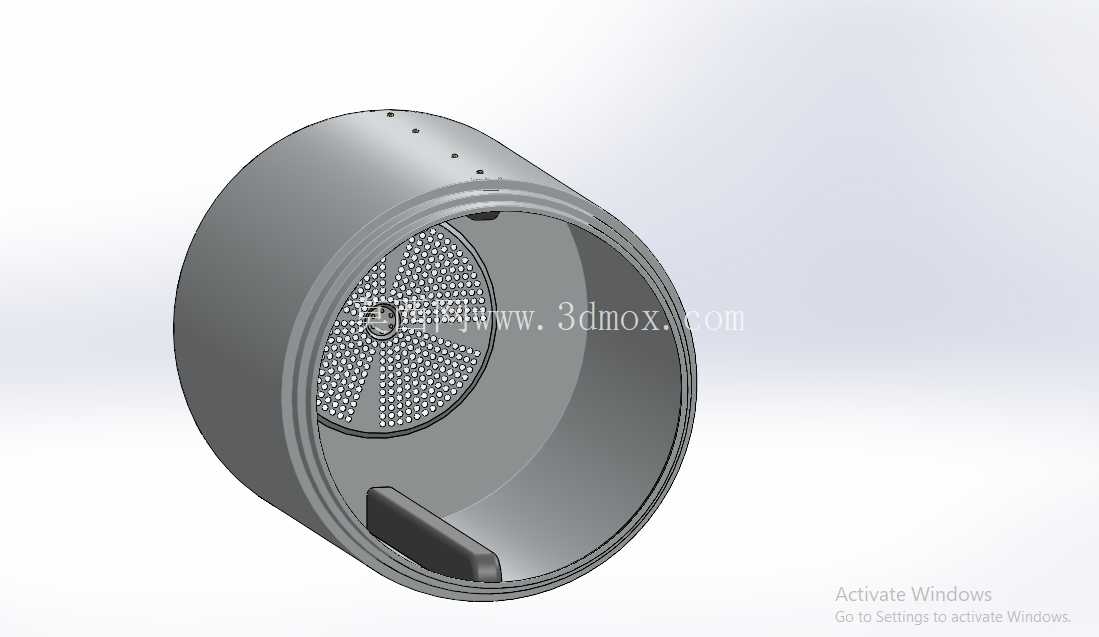

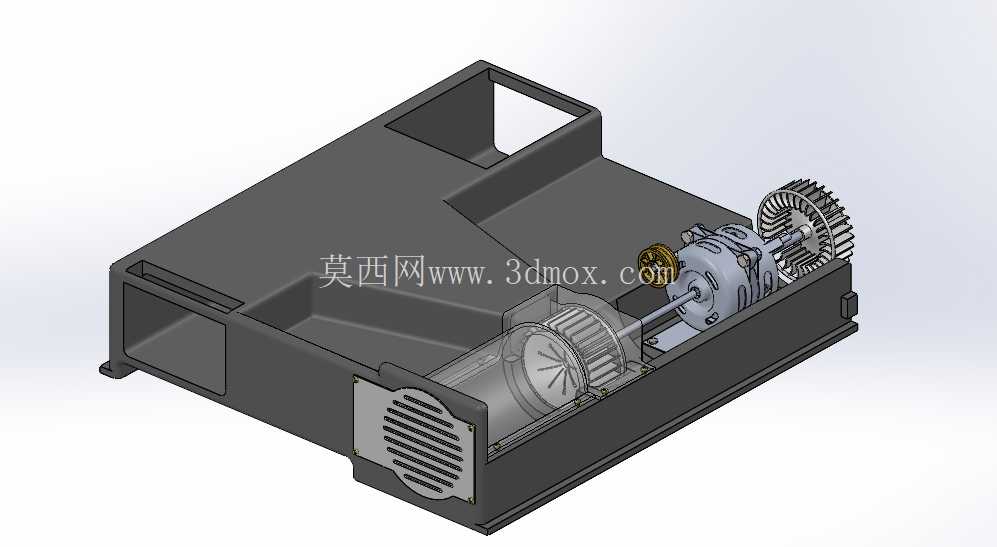

　　设计过程中参考了市面成熟同类型设备的结构逻辑，首先确定核心滚筒的容积边界，以此为基础向外推导整机外形尺寸，保证内部组件排布紧凑的同时，预留足够的装配与维修操作空间；加热元件布置在背部风道内，环境空气经风扇驱动向上流动穿过加热元件，被加热后的热风通过导流孔道送入滚筒内部，与翻滚的湿衣物充分接触带走水分，携带水汽的热风进入冷凝区域后，与冷却介质接触完成水汽凝结，凝结的水通过水泵输送至储水盒或外接排水管路，干燥降温后的空气再次回到加热区域循环，整个风道路径尽量减少弯折，降低风阻损耗。

　　安装边界方面，整机底部设置支撑调平结构，背部预留与墙面的安全间隙，保证进风顺畅与散热需求，嵌入安装时需在侧面与顶部预留对应的操作间隙，满足后期维护时拆卸侧板、检修内部组件的空间要求。内部各组件的安装位均预留对应的固定孔位与定位结构，冷凝器、水泵等易维护部件的拆装路径无多余遮挡，可在不拆解整机主体结构的情况下完成更换检修；滚筒的支撑结构采用前后双支点设计，保证满载衣物转动时的稳定性，减少运行震动与噪音。风道接口处均设置密封结构，避免热风泄漏影响烘干效率，同时防止凝结水渗漏到电气组件区域，保障使用安全。
