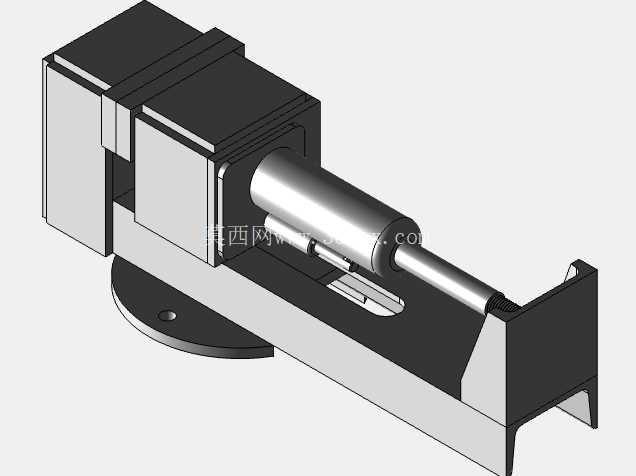

带液压驱动结构的1吨级台式虎钳

　　这款带液压增力结构的台式夹紧装置，核心适配小吨位工件装夹场景，常见于小型机加工工位、维修装配台、教学实训车间的日常作业环节，区别于纯螺纹传动的普通虎钳，它集成了1吨级液压推力单元，能在较小的手柄操作力矩下输出稳定的大夹紧力，降低操作人员反复拧动丝杠的劳动强度，尤其适合批量小件的连续装夹作业，避免长时间操作带来的手部疲劳。从结构设计逻辑来看，装置整体分为固定钳身、活动钳口、液压驱动缸、回转底座四个核心模块，固定钳身采用箱型焊接式结构，内部做了加强筋布局，能承受夹紧时的反向弯矩，避免钳身受力后出现张口变形；活动钳口与液压柱塞杆直接刚性连接，取消了传统虎钳的长丝杠传动副，减少了传动间隙带来的夹紧虚位，钳口表面预留了可更换齿板的安装槽，用户可以根据工件材质更换平口钳板、V型钳板或者软质钳口，适配不同粗糙度、不同外形的工件装夹需求。

　　液压单元的布局完全内嵌在固定钳身的腔体内，没有外露的油管或者外置泵站，整体集成度很高，手动泵的操作按钮设置在钳身侧面，操作时不需要大幅度改变手部姿态，卸荷阀布置在泵体同侧，松开钳口时只需要轻扳卸荷手柄，活动钳口就会在复位弹簧的作用下缓慢退回，避免突然松夹导致工件掉落。底座采用标准回转式结构，通过中心螺栓与底盘连接，底盘上开有三个均匀分布的长条形安装孔，可以直接固定在标准工作台的T型槽上，也可以通过压板固定在非标工装台面上，回转盘带有刻度标识，能实现0到360度范围内的任意角度锁紧，方便加工带角度的斜面工件，不需要反复调整工件的装夹位置。

　　从安装边界来看，装置整体的底面安装平面平面度控制在0.05mm以内，安装时只需要保证工作台面的平面度不超过0.1mm，就能保证钳身的水平度，避免夹紧时出现钳口上翘的问题；钳口的最大开口距离适配150mm以内的工件装夹，钳口高度为60mm，装夹较高工件时可以配合垫铁使用，不会出现夹不稳的情况。液压系统的内部设计了过载保护结构，当输出推力达到1吨额定值时，内置的溢流阀会自动开启卸荷，避免压力过大损坏钳身或者夹伤工件表面，日常维护只需要定期向注油孔补充液压油，不需要拆解整个钳体，维护成本很低。

　　在实际使用场景中，这类液压虎钳既可以单独作为台钳使用，完成小型零件的锉修、装配、钻孔作业，也可以成对安装在铣床、小型加工中心的工作台上，作为批量零件加工的夹具使用，相比普通机用虎钳，它的夹紧力一致性更好，批量加工时不会因为操作人员的手感差异导致夹力不足或者夹力过大，能有效减少工件装夹变形的问题。设计过程中特意将液压单元的重心控制在钳身中心线上，整个装置的重心落在底座安装面的中心区域，即使夹紧偏重的工件，也不会出现钳身倾斜的问题，活动钳口的导轨面采用了耐磨镶条结构，长期使用出现磨损后，可以通过调整镶条的压紧螺钉来消除导轨间隙，不需要更换整个钳身部件，大幅延长了装置的使用寿命。钳身的所有外露金属表面都做了发黑防锈处理，能适应车间内有切削液、润滑油的潮湿工作环境，不会轻易出现锈蚀卡滞的问题，各个活动连接的位置都设计了防尘密封圈，能阻挡金属切屑、灰尘进入配合间隙，避免活动部件出现磨损卡滞。
