大空间DIY形状复制靠模工装

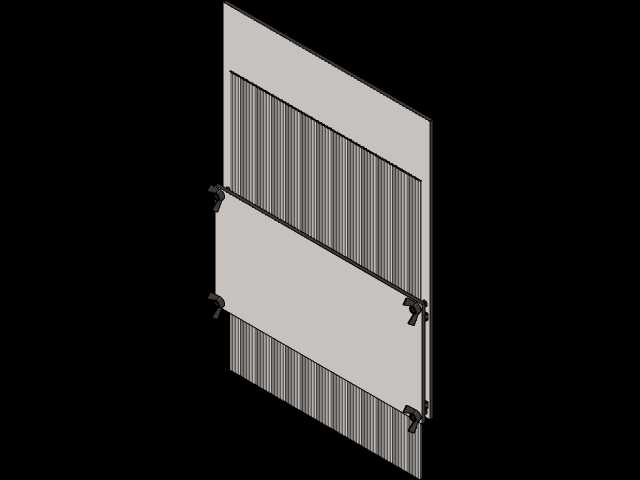

　　这套靠模样机的核心思路，是把装修、钣金放样、异形构件现场配作里最耗工时的“逐点量取、反复比对”环节，用一套可跨接在基准面与待测轮廓之间的可调框架完成轮廓转印。日常现场施工里，遇到整面波纹墙板、带竖向肋条的围护板、异形吊顶边缘或者非标设备外壳需要裁切贴合时，传统做法要拉钢卷尺分段取点、在板材上弹线再修边，遇到曲面或者连续起伏的肋面，单点测量累积误差很容易让裁切后的封边留下几毫米到十几毫米的缝隙，后续打胶填补既影响外观也破坏密封。这套工装的主体采用两根平行的轻质刚性横梁，横梁两端配置可快速锁紧的夹头，夹头可以直接卡在待复制轮廓的两侧边界上，跨距能够根据作业面宽度自由调整，小到半米宽的柜体开孔，大到两三米的整面墙板轮廓，

　　都可以通过接长横梁拓展作业范围。横梁上排布的是一组可独立轴向滑移的细靠针，每根靠针尾部带阻尼锁紧结构，当框架整体垂直压向待测轮廓面时，所有靠针会随接触面的起伏同步伸缩，波纹板的凸起肋条会把对应位置的靠针顶起，凹陷的槽位处靠针则伸出更长，待所有靠针完全贴实轮廓后统一锁死，整排靠针的端面就完整复刻出了被测面的截面形状，直接把这个框架扣在待裁切的板材上，沿靠针端头连线描画，就能得到和现场轮廓完全匹配的加工线，不需要再反复挪动板材试配。结构设计上特意控制了整体重量，横梁采用薄壁矩形管焊接，夹头做了快拆开口，单人就能在作业面快速架设，不需要配套电源或者气源，完全适配工地、车间、户外装配这类没有辅助动力的场景。靠针的排布间距做了细化，

　　相邻针的中心距控制在十毫米以内，针对常见的彩钢瓦、压型墙板、散热肋板这类规则起伏面，采样密度足够还原轮廓拐点，不会漏掉肋条的圆角过渡；针对不规则的墙面开孔、管道穿墙避让位，也可以加密局部靠针来捕捉小尺寸轮廓。安装边界方面，框架两端的夹头开合范围覆盖常规围护板、方管龙骨、木板侧边的厚度，夹持面贴了防滑胶垫，锁紧后不会在基准面上压出划痕，横梁的伸缩接长段做了定位销孔，拼接后同轴度误差控制在很小范围，避免接长后框架弯曲导致靠针进给方向偏斜。实际配作流程里，工人先把框架两端固定在轮廓两侧的平直基准边上，确认横梁和基准面平行后，推动整排靠针贴紧被测面，锁紧所有针的滑套，再把框架平移到待加工板材上，直接描线切割，

　　切割后的板材一次就能贴合到复杂轮廓面上，大幅减少现场修配的返工次数，尤其适合小批量DIY施工、非标设备现场安装、围护板定制裁切这类没有数控放样条件的作业场景，整套结构没有复杂传动部件，维护只需要定期清理靠针滑套里的碎屑，保证针体滑动顺畅即可。
