电机转子铁心33mm圆孔加工专用拉刀

　　在电机批量制造的产线环节中，转子铁心的内孔精度直接决定了后续转轴压装的同轴度、转子动平衡表现以及电机运行时的振动噪声水平，这类直径33mm的铁心圆孔加工，若采用传统镗削或铰削工艺，不仅单工件加工节拍长，且叠片铁心的层间错位很容易导致孔壁出现台阶、尺寸超差，无法满足批量生产的一致性要求，而专用拉刀的应用，恰好能解决这一工艺痛点。这款拉刀采用1:1等比例设计，完全匹配实际加工的工况需求，刀齿部分沿轴向按切削齿、校准齿分段排布，切削齿的齿升量经过逐齿递减设计，前几个粗切齿承担大部分切削余量，每齿切除的叠片材料厚度控制在合理区间，避免单次切削负荷过大导致刀齿崩损或是铁心叠片出现翻边变形；后续的精切齿逐步减小齿升量，逐步修正粗切留下的加工痕迹，最后段的校准齿不设置齿升量，主要起到修光孔壁、稳定孔径尺寸的作用，能将加工后的圆孔尺寸公差稳定控制在IT7级以内，孔壁表面粗糙度满足转子铁心压装的技术要求。

　　从结构设计来看，拉刀的前端设置了引导段，进入工件预制孔时能自动找正中心，避免拉削初始阶段出现偏斜导致的孔壁壁厚不均；后端设置的后引导段，能在拉削即将完成时保持刀体与工件的同轴度，防止最后几个刀齿切出时因受力不均让孔口出现崩边。刀体的整体长度经过拉床行程匹配核算，既保证所有刀齿能完整通过工件完成全孔切削，又不会超出常规卧式拉床的有效行程范围，不需要额外定制非标拉床即可直接适配使用。针对电机转子铁心是硅钢片叠压而成的加工特性，拉刀的刀齿角度做了针对性优化，前角选取适合切削硅钢片的角度，减少切削时的材料挤压变形，避免硅钢片绝缘层在孔边出现大面积破损；后角设计兼顾了刀齿锋利度与耐磨性，能在长时间批量加工中保持刃口状态，减少换刀频次。

　　拉刀的柄部结构匹配通用拉床的夹头尺寸，装夹时不需要额外转换接头，夹持稳固性足够，能承受拉削过程中数吨的轴向拉力不会出现打滑或是断裂风险。在实际应用场景中，这类拉刀主要用于电机制造企业的转子加工工段，配合卧式内拉床使用，一次行程即可完成33mm圆孔的全部粗精加工，单工件加工节拍仅需数秒，相比传统的多工序钻镗铰工艺，加工效率提升数倍，且加工出的孔尺寸一致性好，不需要后续额外的珩磨工序，就能直接满足转子与转轴的过盈压装要求。设计过程中还充分考虑了拉刀的刃磨便利性，刀齿的排布间距预留了足够的刃磨空间，当刀齿出现正常磨损后，可通过工具磨床逐齿修磨前刀面即可恢复切削性能，大幅延长刀具的整体使用寿命，降低批量生产中的刀具耗材成本。

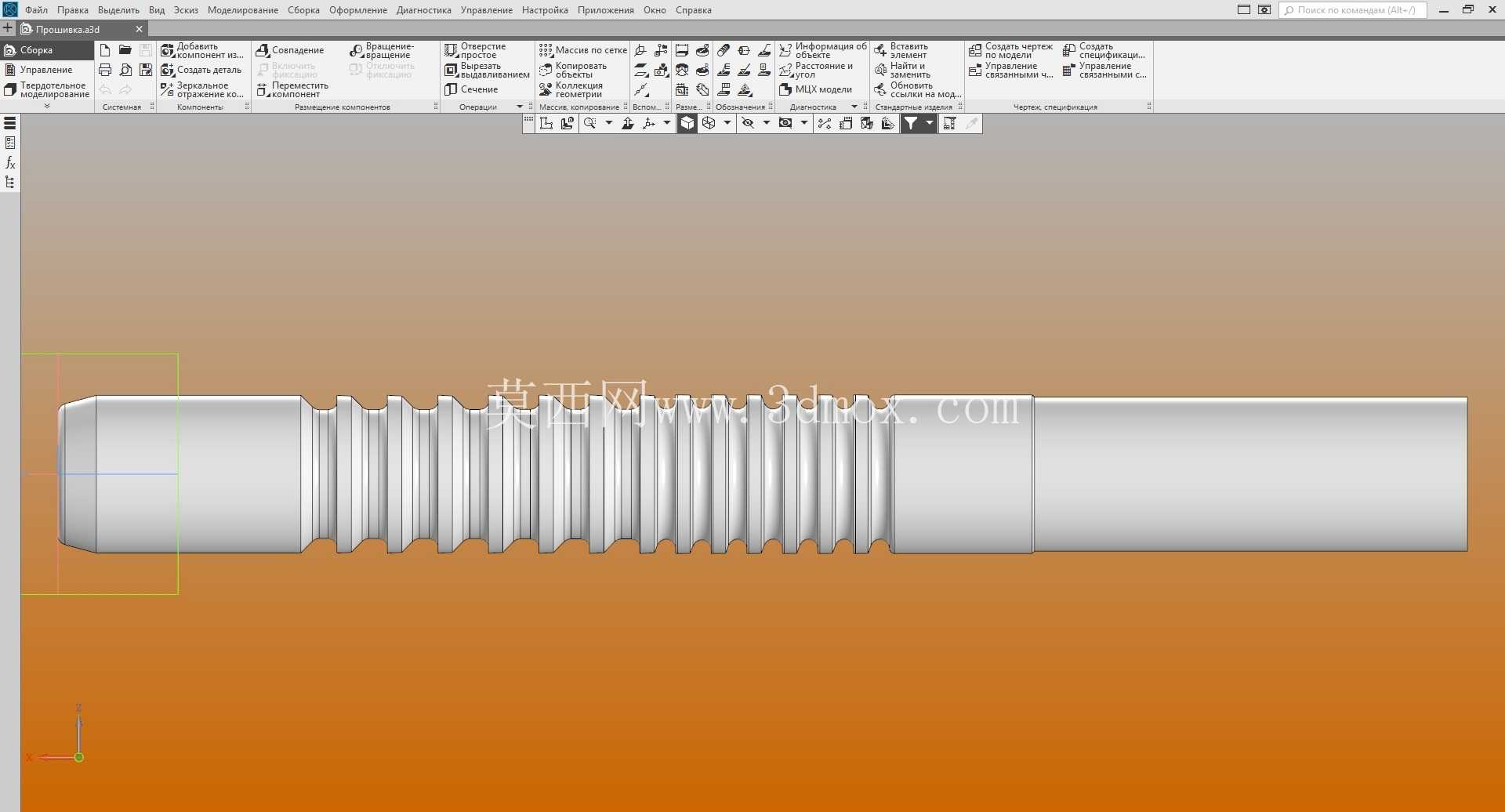

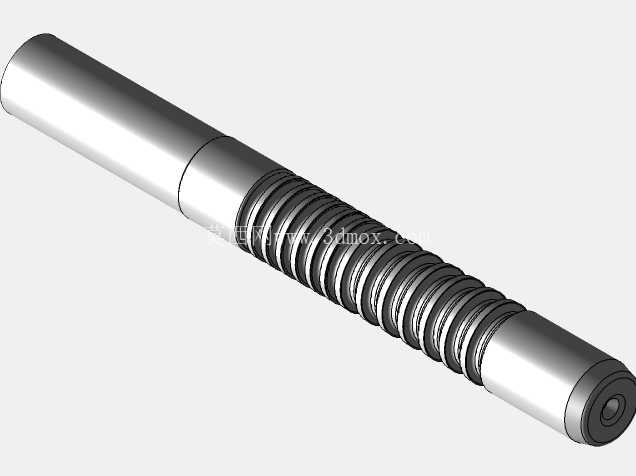

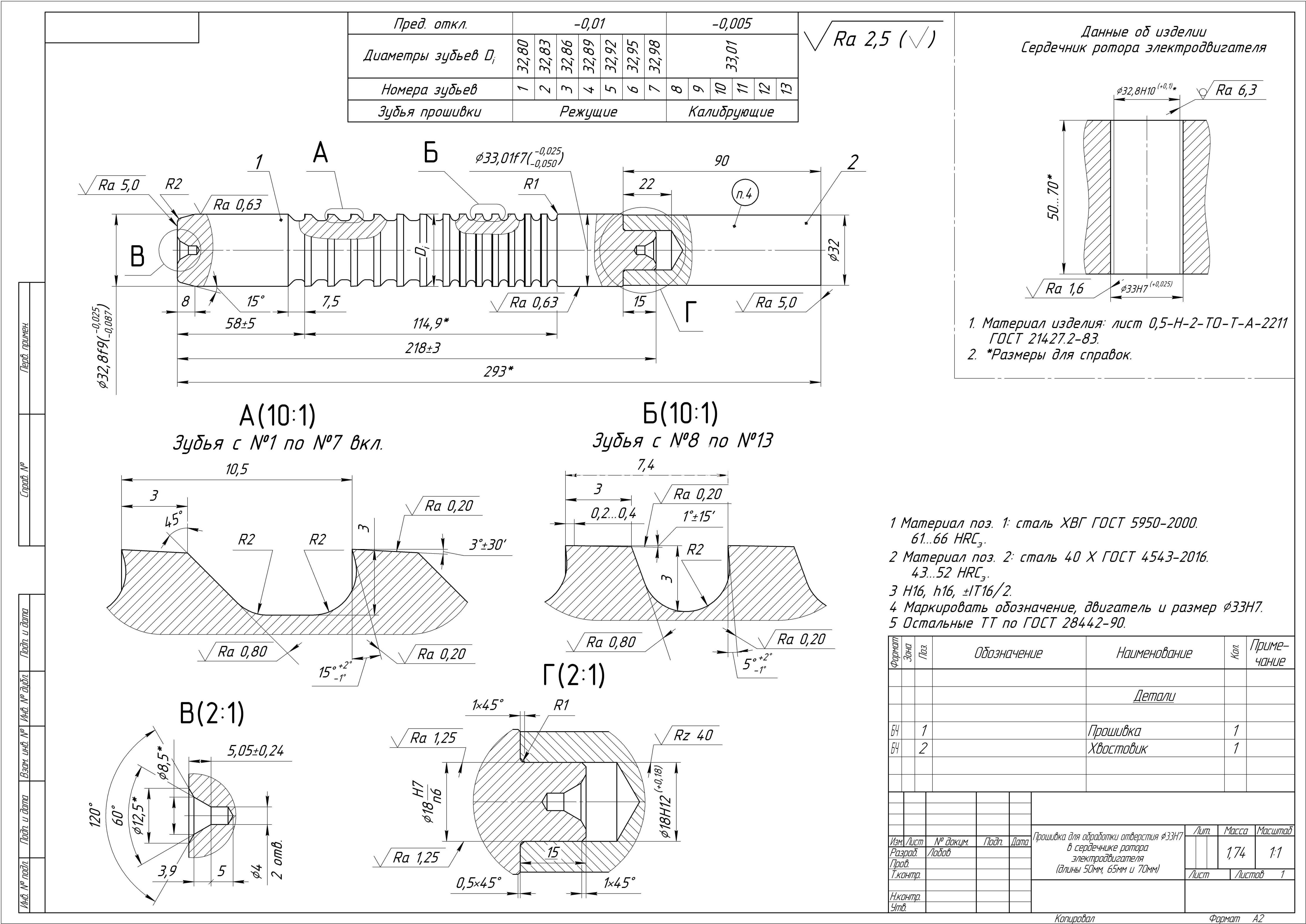

　　模型完整还原了拉刀各段的结构细节，包括每一个刀齿的齿形、齿距、前后引导段的直径公差带、柄部的装夹结构，可直接用于刀具加工工艺编制、拉削工序的工装适配校核，也能作为电机制造工艺设计环节的刀具选型参考，帮助工艺人员提前核算拉削行程、切削参数，预判加工中可能出现的让刀、排屑等问题，提前做好工艺预案。
