PVC材质喷雾水泉排列管路结构

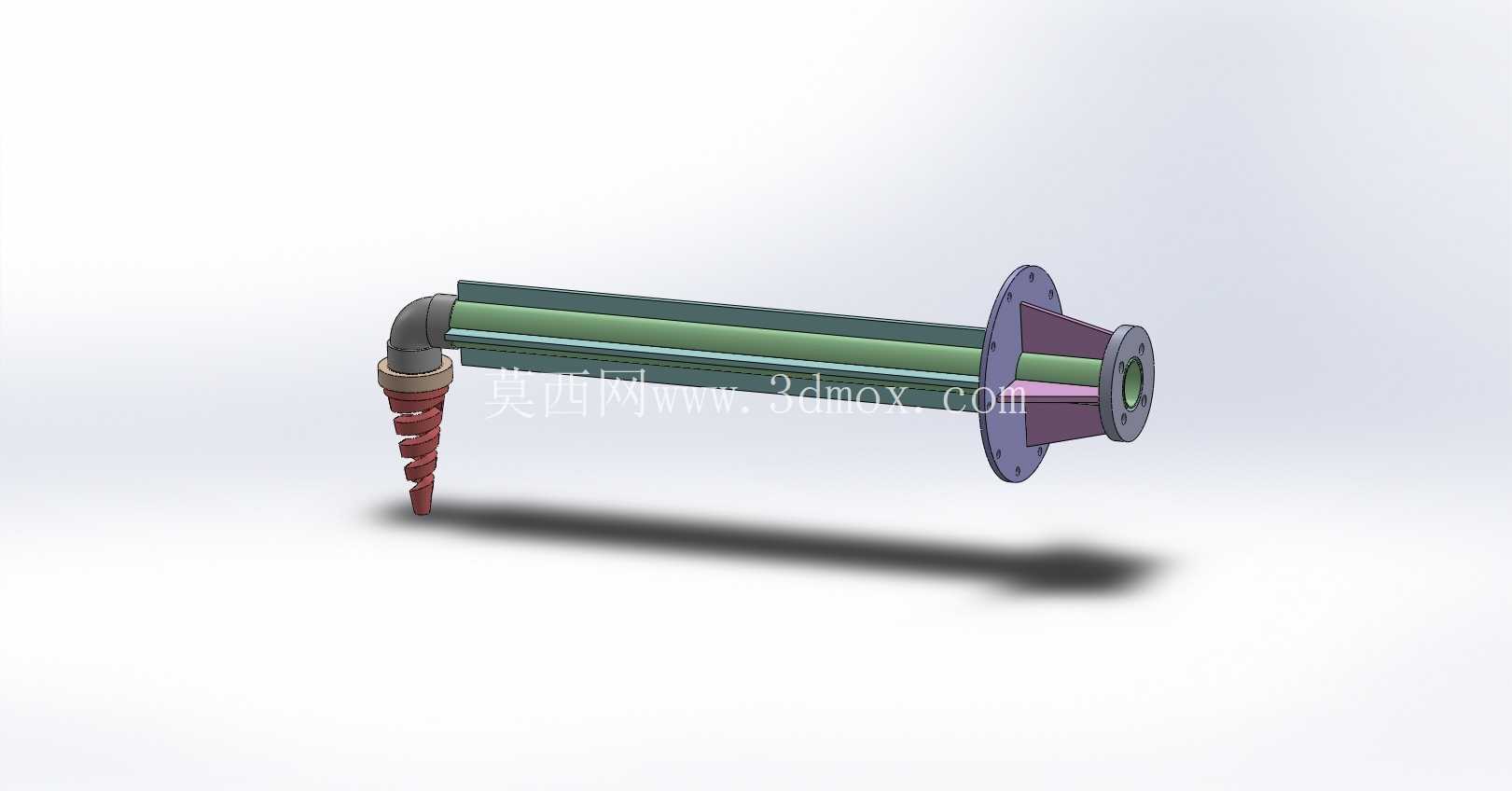

　　这套结构主要面向工业喷淋、小型流体输送场景设计，常见于涂装线前处理喷淋段、小型园艺灌溉系统、实验室试剂喷淋装置的管路排布环节，核心作用是将压力流体从输入端稳定输送至末端喷雾头，实现均匀的雾化喷出效果。从结构设计逻辑来看，整体采用长直主杆作为流体输送的主通道，主杆选用PVC材质成型，一方面利用PVC材质耐弱酸弱碱腐蚀、内壁光滑流体阻力小的特性，降低输送过程中的压力损耗，另一方面PVC材质自重较轻，能降低整套结构安装后的支撑负载，适配多种轻载安装工况。

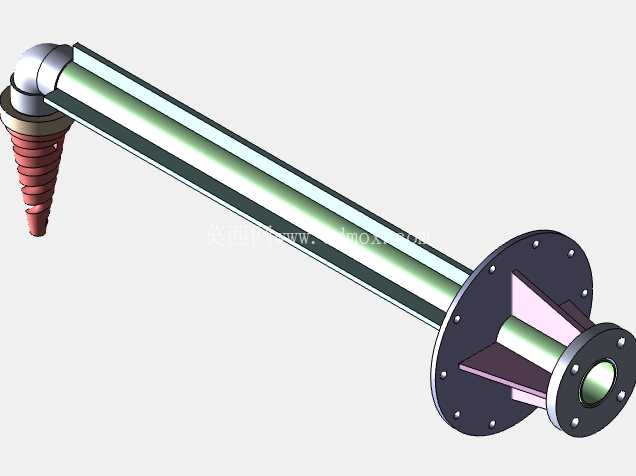

　　主杆末端设计有带三角加强筋的法兰安装座，法兰盘上均匀分布6个螺栓安装孔，安装时可通过螺栓将整套结构固定在设备侧壁或者支架立面上，三角加强筋直接连接法兰盘与主杆外壁，能抵消长悬臂结构带来的弯矩，避免长期使用后主杆出现下垂变形，保证末端喷雾头的喷射角度始终处于设计范围内。主杆靠近输出端的位置设计有90度弯转接头，接头处采用球面密封结构，可在一定范围内调整末端喷雾段的朝向角度，适配不同安装位置下的喷射方向调整需求，不需要额外加装弯头配件就能完成角度微调，减少管路接头数量也就降低了流体泄漏的风险。

　　末端喷雾段外侧设计有螺纹调节结构，可通过旋转调整内部流道的通流截面积，以此控制喷雾流量和雾化颗粒大小，适配不同工况下的喷淋量需求，比如涂装前处理需要大流量冲淋时可开大通流截面，需要精细雾化加湿时可缩小通流截面提升流体压力。从安装边界尺寸来看，主杆的有效输送长度可根据实际排布需求做等比例缩放，法兰安装座的外径与安装孔位间距符合常规管路法兰的通用尺寸标准，可直接与现有设备上的预留法兰位对接，不需要额外做转接法兰加工；末端喷雾头的外径小于主杆外径，在做并排排布时，相邻两套结构的中心距只要大于法兰盘外径即可，不会出现安装干涉问题，多套并排布置时可形成覆盖宽度可调的喷淋面，满足不同宽度的工件处理需求。

　　设计过程中特意将主杆的壁厚控制在合理范围内，既保证能承受常规喷淋系统0.3-0.6MPa的工作压力，又不会因为壁厚过大造成材料浪费，内部流道做了等径设计，全程没有截面突变位置，避免流体在管路内部形成紊流造成压力波动，保证末端喷雾的稳定性。弯转接头位置做了圆弧过渡处理，流体经过此处时不会出现直角撞击造成的能量损耗，也能避免长期使用后杂质在转角位置堆积堵塞流道。整套结构没有复杂的异形曲面，所有零部件都可通过常规注塑、机加工工艺成型，加工难度低，后期维护时可直接拆卸更换损坏的密封件或者喷雾头，不需要整体更换整套结构，降低使用过程中的维护成本。在实际排布安装时，可根据喷淋覆盖范围的需求，选择单套独立安装或者多套成排阵列安装，阵列安装时可通过法兰座上的定位止口保证每套结构的安装同轴度，让所有喷雾头的喷射方向保持一致，形成均匀的喷淋幕。
