CAM加工用五英寸棕色锐利标志栏结构

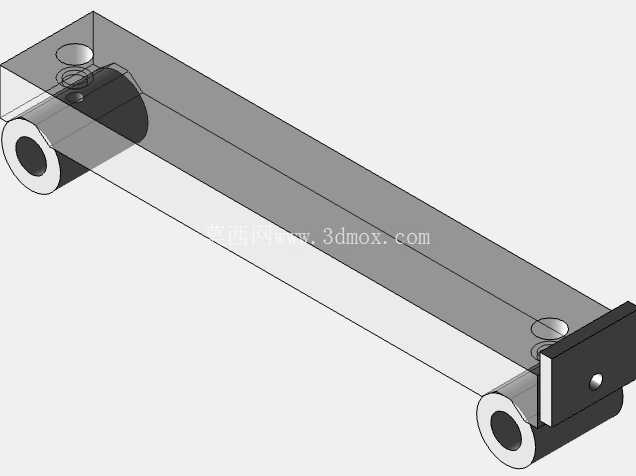

　　在数控加工CAM编程的工装配套场景里，这类标志栏是机台工位旁用于标识加工批次、工件定位基准、工序流转节点的常用附属构件，日常多布置在工装夹具的侧边延伸位，不会和刀具走刀路径产生干涉，同时能让现场操作人员快速识别当前工位的加工状态，避免上下料时出现工件混放、工序错漏的问题。从结构设计来看，整体采用长条形悬臂式布局，主体段做等截面薄壁处理，在保证整体刚性的前提下尽可能降低自重，避免长时间悬伸出现端部下垂变形，两端的安装座做了加厚处理，分别设置同轴的通孔安装位，其中一端搭配带紧固螺钉的压块结构，安装时可以先将主体穿入工位预设的支撑轴，再通过压块锁紧固定位置，不需要额外做复杂的配焊或者配钻工序，拆装调整的效率很高，适配不同宽度的工装台架安装需求。

　　两端的铰接式安装结构预留了足够的转动间隙，安装后可以根据现场操作人员的观察视角，小幅度调整标志栏的倾斜角度，避免工位上方的照明灯光在标识面产生反光，导致标识内容辨识不清。主体的安装面做了平整化处理，表面没有多余的凸台或者加强筋凸起，方便后续粘贴标识贴纸或者安装磁吸式标识牌，不会因为表面凹凸不平导致标识粘贴起翘、脱落。设计阶段优先考虑了加工便利性，主体的长直段可以直接采用标准型材下料，只需要对两端的安装位做二次铣削、钻孔加工即可，不需要定制特殊的成型刀具，常规的三轴铣床就能完成全部加工工序，加工成本控制在较低区间。

　　安装边界方面，整体长度适配五英寸的标识安装需求，两端安装轴的直径采用通用的工装配套尺寸，可以直接和现有工位的标准支撑座配合，不需要额外加工转接件，安装后主体下方预留了足够的走刀安全距离，即使是加工较长的工件，工件移动过程中也不会和标志栏发生刮碰。两端的安装孔位做了倒角处理，装配时可以快速对准支撑轴，减少装配对位的时间，压块上的紧固螺钉采用标准内六角规格，现场用常规的内六角扳手就能完成锁紧操作，不需要配备特殊工具。在实际使用场景中，这类标志栏除了粘贴工序标识，还可以临时挂载小型的工序流程卡、检测记录标签，操作人员在完成单工序加工后，可以直接在标志栏旁完成记录，不需要往返工位和记录台，减少无效走动的时间。

　　结构的刚性设计经过校核，即使在车间有轻微振动的加工环境下，也不会出现共振晃动的情况，标识面始终保持稳定，不会因为振动导致标识移位或者松脱。主体的边角位置全部做了倒钝处理，没有尖锐的毛刺棱角，避免操作人员上下料时被边角刮伤，符合车间生产的安全设计要求。从建模逻辑来看，整体采用参数化建模思路，各个安装位的尺寸、主体长度、壁厚都设置了可调整的参数，后续如果需要适配不同尺寸的工位需求，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图，能大幅提高衍生型号的设计效率。模型的装配关系完全按照实际装配逻辑搭建，各个零件之间的配合间隙都按照实际加工公差设置，模拟真实装配时不会出现干涉问题，导出的工程图可以直接用于生产加工，不需要额外调整尺寸公差。
