工业生产用管道支撑搬运处理架结构

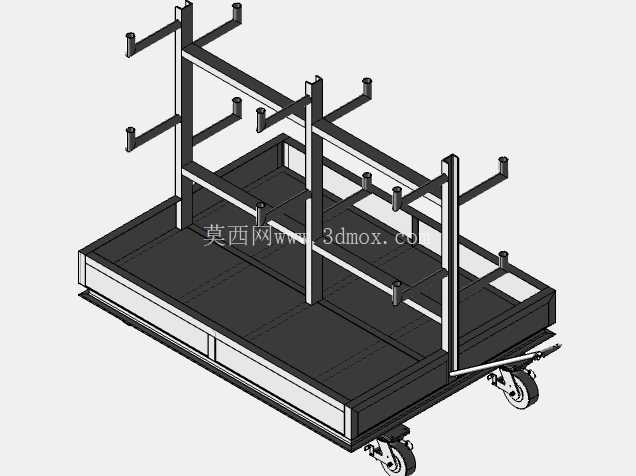

在管材加工、铸造车间物料转运、管线预制等生产场景中，管道类工件的临时存放、工位间转运、预处理作业一直是影响生产流转效率的关键环节，这类工件普遍长度跨度大、单重差异明显，若直接堆放在地面，不仅容易造成管端磕碰变形、表面防腐层磨损，还会占用大量通行空间，给车间物流调度带来阻碍。这款管道处理架的设计，正是针对这类现场痛点展开，整体采用框架式焊接结构作为承载主体，摒弃了复杂的拼接装配形式，所有主承力杆件均采用等截面矩形型材焊接成型，减少了连接节点的应力集中风险，同时也降低了加工制作的工艺难度，适合车间现场批量制作或按需改制。

从功能特性来看，架体上层设置多组平行排布的承载托梁，托梁表面预留了防滑垫层安装位，可根据待处理管道的管径、单重调整垫层的厚度与材质，避免金属管材直接与刚性架体接触产生磕碰划伤；架体底部设置了统一的叉车作业预留空间，适配标准工业叉车的叉齿间距，无需额外配置专用吊具即可完成整架物料的跨工位转运，也可配合脚轮组件实现短距离的人工推移，适配不同规模车间的物流转运需求。架体侧面预留了多组安装孔位，可根据现场作业需求加装挡料杆、标识牌安装座、工具挂板等附属配件，在管道预处理（如端口打磨、坡口加工、表面除锈）作业时，可直接将工件架设在架体上完成操作，无需额外搭建临时支撑台，减少工件的二次搬运频次。

设计过程中优先考虑了承载冗余与边界适配，主承力框架的型材壁厚经过载荷校核，可同时承载多根不同管径的工业管道，架体的整体宽度控制在标准车间通道的通行宽度范围内，长度方向可根据现场存放区域的尺寸进行模块化拼接扩展，无需改动主框架的核心受力结构。架体的支脚位置设置了可调高度的支撑脚垫，可适应车间地面不平整的安装场景，调整脚垫高度即可保证整个架体处于水平状态，避免因架体倾斜导致管道滚落的安全隐患。托梁的间距设计经过多轮场景验证，既保证了小口径管道放置时不会从间隙中滑落，也避免了间距过小导致大口径管道放置不稳的问题，相邻托梁之间预留了足够的操作空间，方便作业人员穿设吊装带、调整管道的轴向位置，完成端口对齐、组对等预处理操作。

不同于通用型货架的通用化设计，这款处理架的结构完全围绕管道类长条形工件的存放、转运、预处理作业需求优化，架体的上层承载面高度设置在符合人体工程学的操作区间，作业人员在架体旁完成管道端口处理、标记、检验等操作时，无需长时间弯腰或抬臂，降低长期作业的疲劳强度。架体的所有焊接位置均做了焊后打磨处理，去除焊渣与尖锐棱角，避免作业过程中剐蹭工件表面或划伤操作人员。在铸造车间的模具转运、管线预制车间的管材存放、机加工车间的长轴类工件临时存放场景中，这款架体都能适配使用，其开放式的框架结构不会遮挡工件标识，作业人员可快速识别不同规格的管道，减少找料的时间损耗。架体的整体结构无易损可拆卸部件，日常维护仅需检查焊接节点是否存在开裂、脚垫是否磨损即可，长期使用的维护成本极低，适合生产现场高频率、大载荷的使用工况。
