带浮雕图案圆形零食密封盖板结构

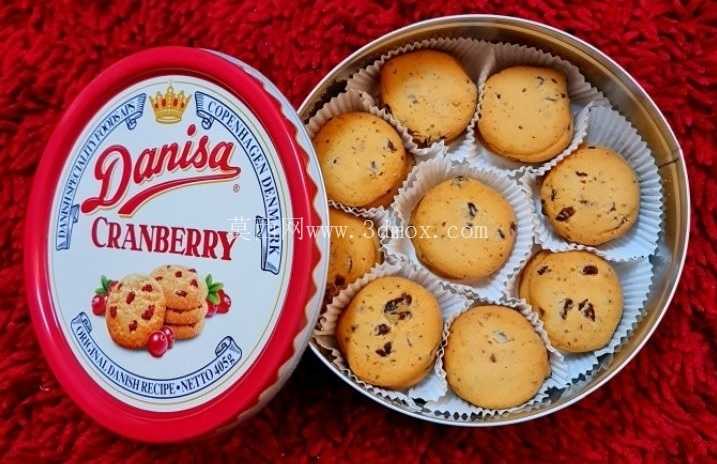

这款圆形盖板的应用场景集中在食品包装领域的零食容器密封环节，日常接触的曲奇、蔓越莓干这类罐装零食，都需要这类盖板配合罐身实现内容物的密封防护，避免运输存储过程中受潮、进入杂质，同时盖板表面的浮雕图案也承担品牌标识传递、产品外观装饰的作用，让消费者在选购时能快速识别对应品牌，提升产品的辨识度。从实际用途来看，该盖板需要同时满足密封配合与外观展示的双重需求，一方面要和下方的罐口实现稳定配合，保证密封性能达标，避免内容物在保质期内出现变质问题，另一方面表面的浮雕图案要清晰完整，脱模后不能出现缺料、毛边过厚的问题，保证图案的还原度，满足品牌方的外观要求。

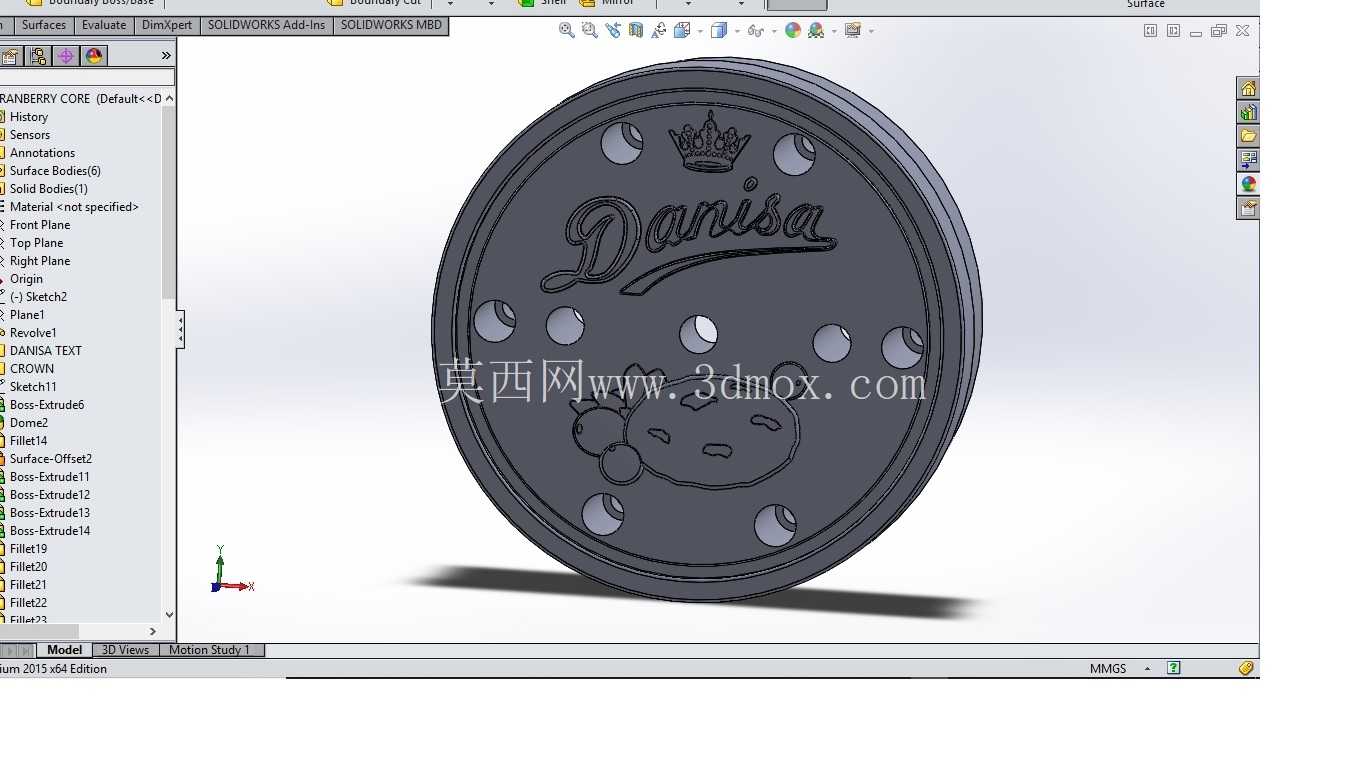

在功能特性设计上，盖板整体采用圆形结构，边缘设置了一圈凸起的配合止口，止口的尺寸公差控制在±0.05mm范围内，保证和罐身配合时不会出现过松脱落或者过紧难以开启的问题；盖板表面均匀分布了四个小型定位孔，这些孔位一方面是铸造加工过程中的工艺定位孔，方便后续CNC精加工时的装夹定位，另一方面也可以作为后续加装密封垫片的固定点位，提升密封结构的稳定性；盖板中心区域的浮雕图案分为上下两部分，上部是品牌艺术字体，下部是卡通形象，浮雕的凸起高度控制在0.8mm，既保证图案的立体感，又不会因为凸起过高导致堆叠存储时出现刮擦磨损，也不会在脱模时出现粘模的问题。

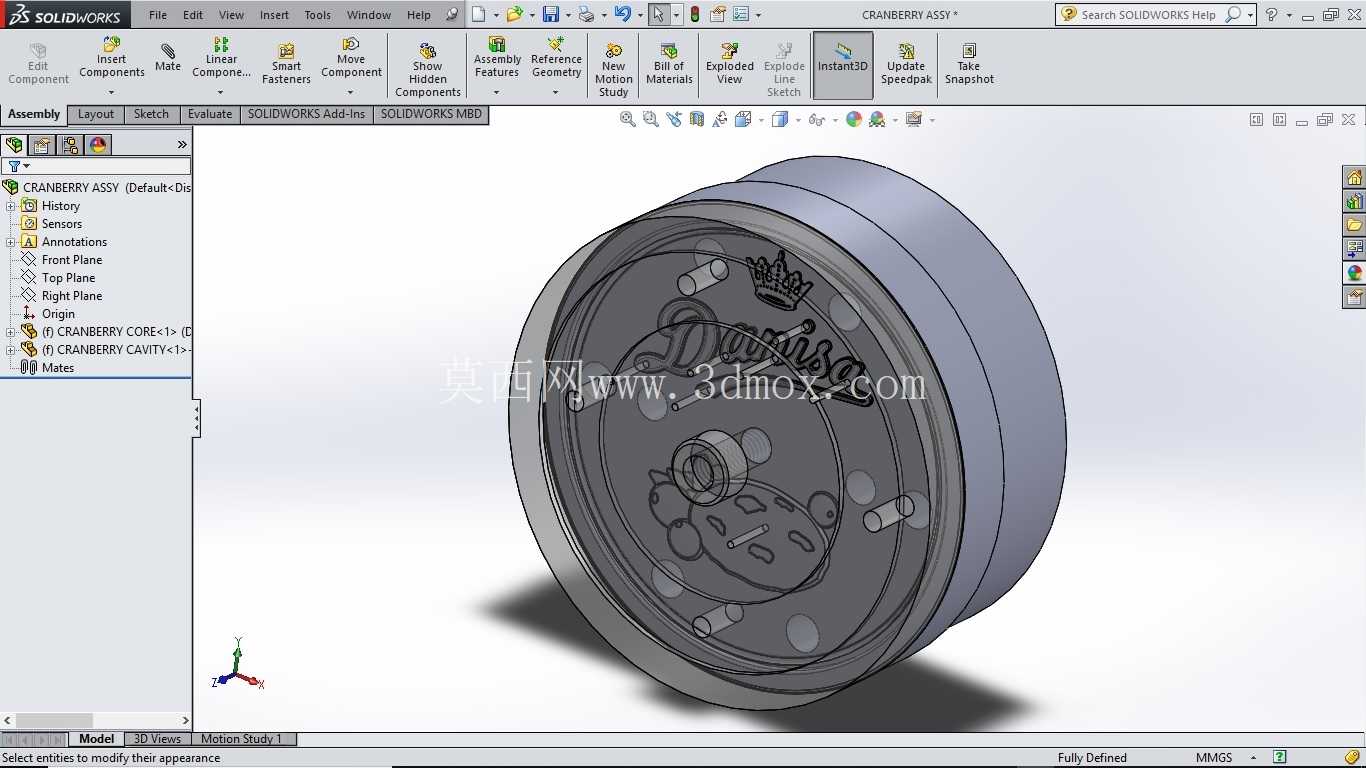

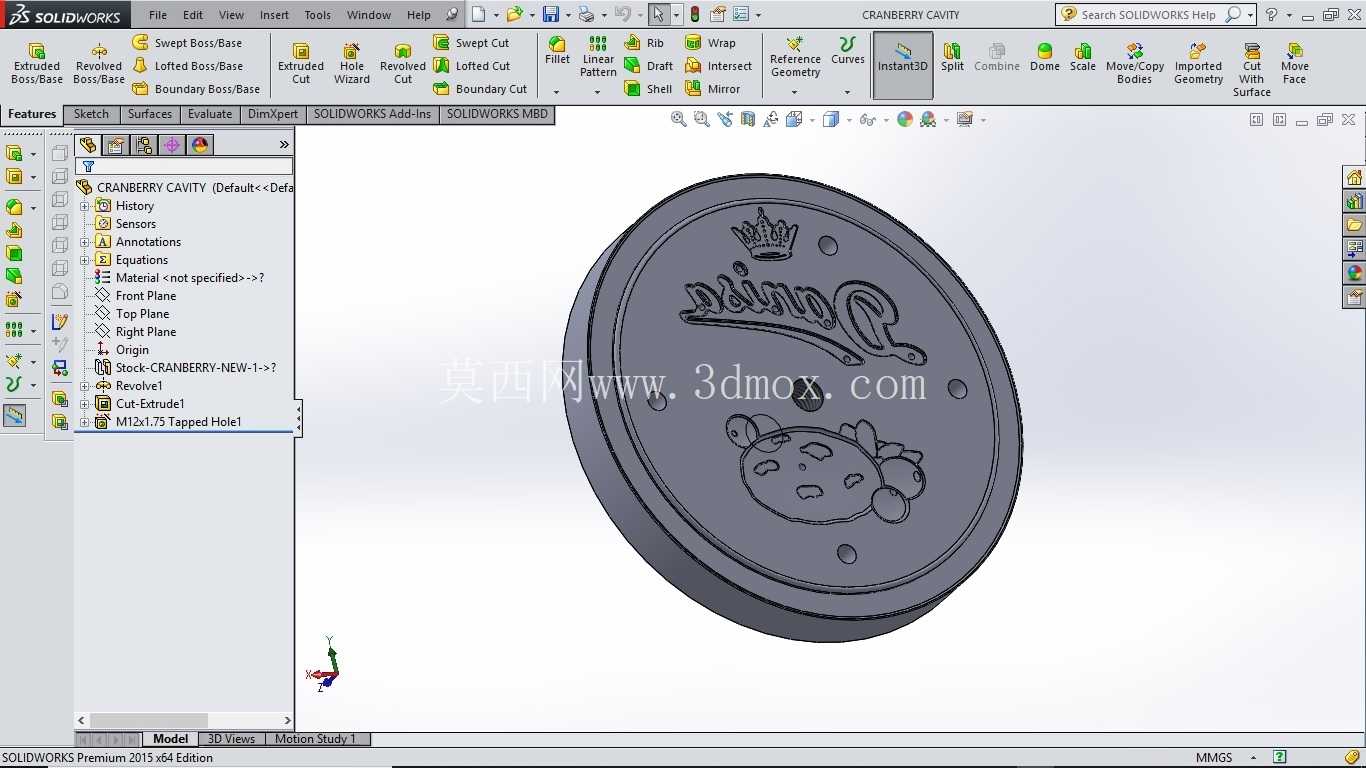

设计思路上，首先从配合边界入手，先确定盖板的整体外径尺寸，根据常规零食罐的罐口尺寸，将盖板外径设定为86mm，整体厚度为6mm，边缘止口的高度为2.5mm，止口的内径比罐口外径小0.1mm，采用过盈配合的方式保证配合的紧密性，同时在止口的根部设置了R0.3的圆角，避免应力集中导致的开裂问题，也方便铸造时的金属液填充。浮雕区域的设计提前考虑了铸造工艺的拔模角度，所有浮雕的侧面都设置了1.5°的拔模斜度，保证开模时能够顺利脱模，不会拉伤图案表面；字体和卡通形象的线条最小宽度控制在0.5mm以上，避免铸造时出现细线条填充不足的缺陷，同时也能提升模具的使用寿命，减少生产过程中的模具损耗。

安装边界方面，该盖板不需要额外的紧固件，直接通过止口压入罐口即可完成安装，压装时的压力控制在15-20N，既保证配合到位，又不会因为压力过大导致盖板变形或者罐口损坏；盖板的上表面边缘预留了0.5mm的倒角，方便用户开启时手指施力，提升使用体验。在加工工艺上，该零件采用压铸工艺成型，成型后需要对止口的配合面进行精车加工，保证配合面的平面度在0.02mm以内，避免出现密封不严的问题；表面的浮雕区域在成型后只需要进行简单的去毛刺处理，不需要额外的抛光工序，就能达到外观要求，有效控制了加工成本。

从结构强度来看，盖板背面设置了三条均匀分布的加强筋，加强筋的高度为1.5mm，厚度为1mm，在不增加整体壁厚的前提下提升了盖板的结构刚性，避免在运输堆叠过程中出现盖板变形凹陷的问题；加强筋的位置避开了表面的浮雕区域，不会在盖板正面出现缩痕，影响外观质量。针对食品接触的使用要求，设计时选用的铸造材料符合食品接触材料安全标准，表面不会析出有害物质，保证和零食接触时的安全性，同时材料的耐潮性能优异，在高湿度环境下也不会出现生锈、腐蚀的问题，满足长期存储的使用需求。
