卧式加工中心用机床附件工具收纳固定座

　　在卧式加工中心的日常运维与批量加工场景中，这类工具收纳固定座是安装在机床操作侧防护栏或刀库旁的常用工装配件，主要用来收纳加工过程中频繁取用的T型扳手、内六角组、寻边器、Z轴设定器等小型工装工具，避免工具随意放置在工作台面或操作台上引发的磕碰、掉落风险，同时能缩短操作人员取放工具的移动距离，提升换刀、调机环节的作业效率。从结构设计来看，整体采用一体化铸造成型后做发黑处理，基体材质选用HT250灰铸铁，这种材质的减震性能优异，即便机床运行过程中存在持续振动，放置在内部的工具也不会因为共振产生异响或窜动，同时铸铁表面的耐磨性能较好，长期与金属工具接触摩擦也不会出现过度磨损导致的尺寸变形。

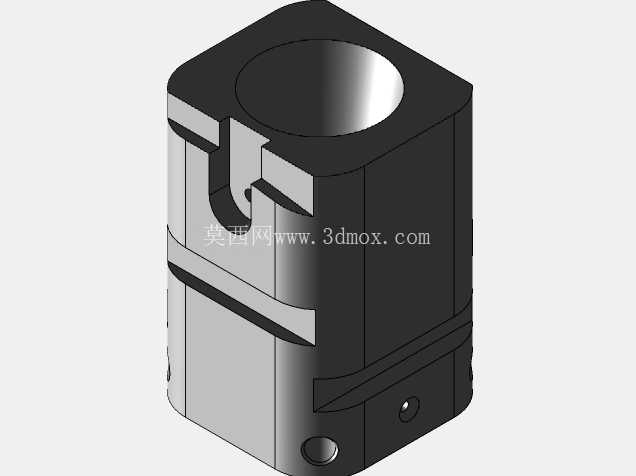

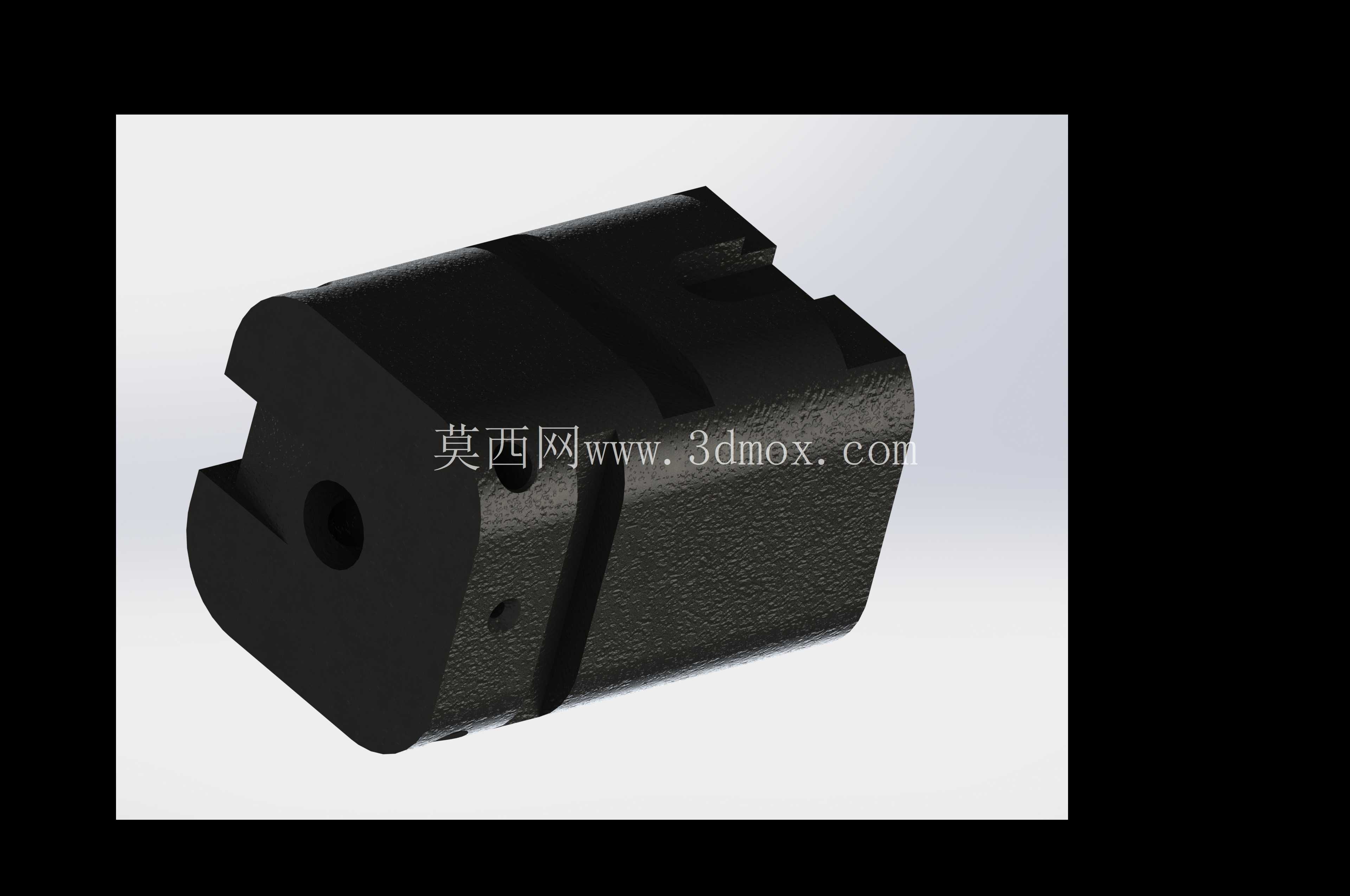

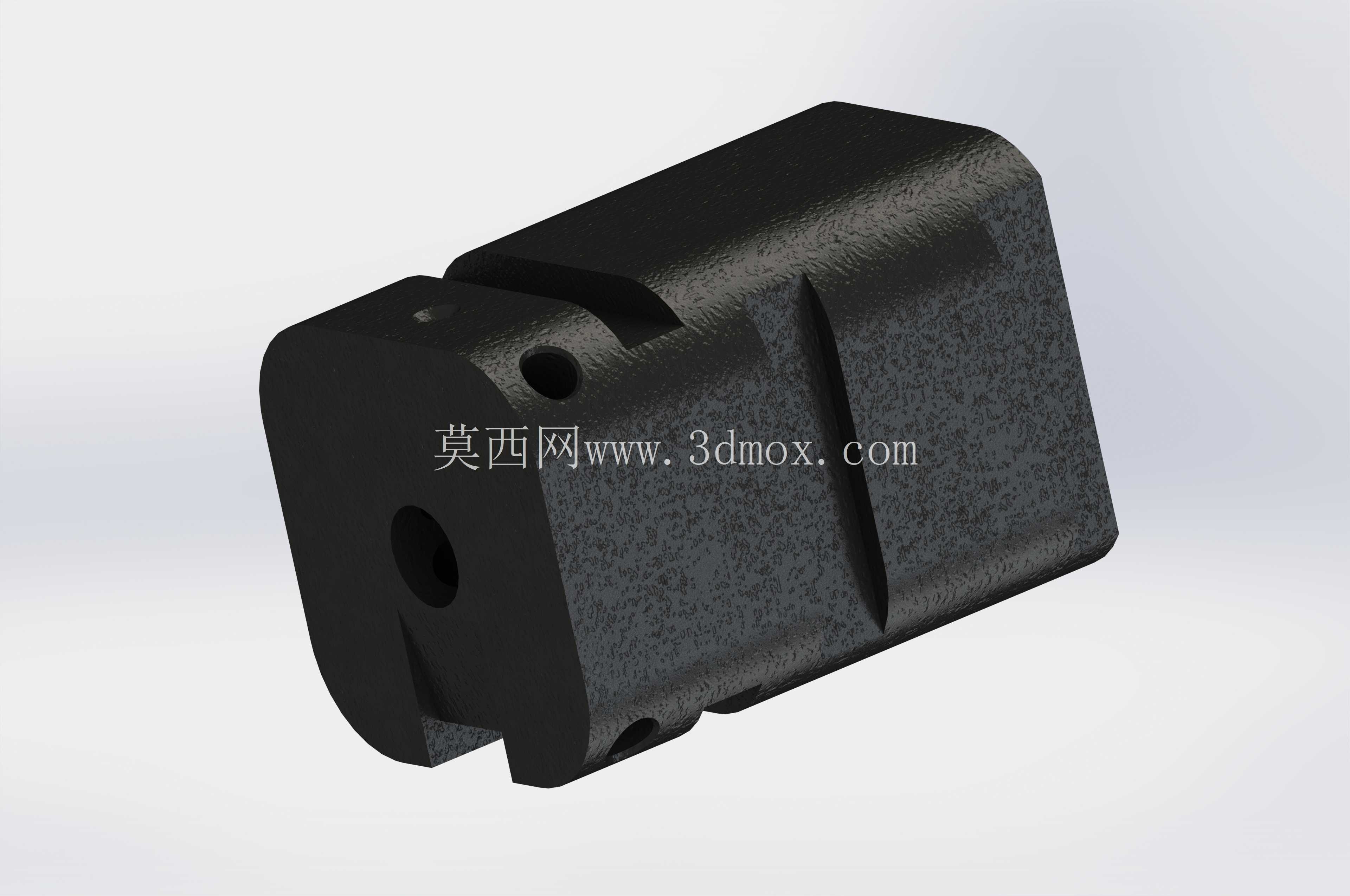

　　整体外形为近似长方体的块式结构，左侧端面设计有两个同轴的沉头安装孔，可通过内六角螺栓直接固定在机床的钣金防护立面或专用工具挂板上，安装孔的位置公差控制在±0.1mm范围内，能保证安装后整体与安装面完全贴合，不会出现倾斜晃动的情况。主体的收纳腔体采用半开放的槽式设计，槽体内壁做了圆角过渡处理，没有尖锐的棱角，取放工具时不会划伤操作人员的手部，也不会刮花工具表面的防锈涂层。腔体侧面预留了一个贯通的排屑小孔，日常加工过程中落入腔体的切屑、切削液可以顺着这个小孔自动排出，不会在腔体内堆积造成清洁困难，也避免了带切削液的工具长期浸泡在积液中出现锈蚀的问题。

　　在结构强度设计上，主体壁厚均匀控制在8mm，既不会因为壁厚过薄导致受外力撞击时出现开裂，也不会因为壁厚过大造成整体重量超标，增加安装面的负载。安装时需要注意，固定座的安装高度要匹配操作人员站立时的手部取放高度，一般距离操作平台面1100mm-1200mm为最佳区间，这个高度下操作人员无需弯腰或抬手过高就能顺利取放工具，符合人机工程学的操作要求。安装面的平面度需要保证在0.2mm以内，如果安装的钣金面存在局部变形，需要在固定座与安装面之间加装薄铜片调整间隙，避免螺栓锁紧后固定座本体产生内应力，长期使用后出现开裂的情况。

　　实际使用过程中，这类固定座的承载上限一般在5kg以内，不适合放置重型的扳手或大尺寸的量具，避免长期过载导致安装孔位出现滑牙或本体变形。和常见的塑料材质工具挂盒相比，铸铁材质的固定座耐温性能更好，即便靠近机床的加工区域，受到切削热的辐射也不会出现软化变形的问题，同时抗冲击性能更强，偶尔被掉落的零件或工具砸到也不会出现破损，使用寿命远高于塑料或薄钢板焊接的同类配件。在三维建模过程中，需要重点关注安装孔的位置度、腔体内部的圆角过渡、排屑孔的贯通性这几个核心尺寸，建模时要预留1.5°的拔模斜度，方便后续铸造模具的开模作业，同时所有的棱边都要做C1的倒角处理，避免铸造后出现飞边毛刺，减少后续机加工的工序量。这类配件虽然不属于机床的核心功能部件，但在实际生产现场的使用频率极高，合理的结构设计能有效减少现场工具丢失、乱放的问题，也是生产现场5S管理中常用的辅助工装，在各类数控铣床、加工中心的现场改造、标准化配置中都有广泛的应用场景。
