瓦楞纸箱包装分切用波纹开槽刀片

在瓦楞纸箱、纸板包装的连续加工产线上，这类带波纹齿刃、底部开槽的扇形分切刀片，是纵切修边、定长分切工位的核心易耗配件，直接决定纸板切口的毛边率、压痕精度与产线连续运行的稳定性。不同于普通平刃切刀，这款刀片的刃口采用连续波纹锯齿设计，切割瓦楞楞峰时不会出现楞型压溃、面纸撕裂的问题，刃口切入纸板的过程是多点渐进式咬合，相比直刃能降低30%以上的切割阻力，适配3层、5层不同楞型的瓦楞纸板加工，甚至能应对带覆膜、防潮涂层的包装纸板分切作业，不会出现涂层粘刀、切口拖丝的常见故障。

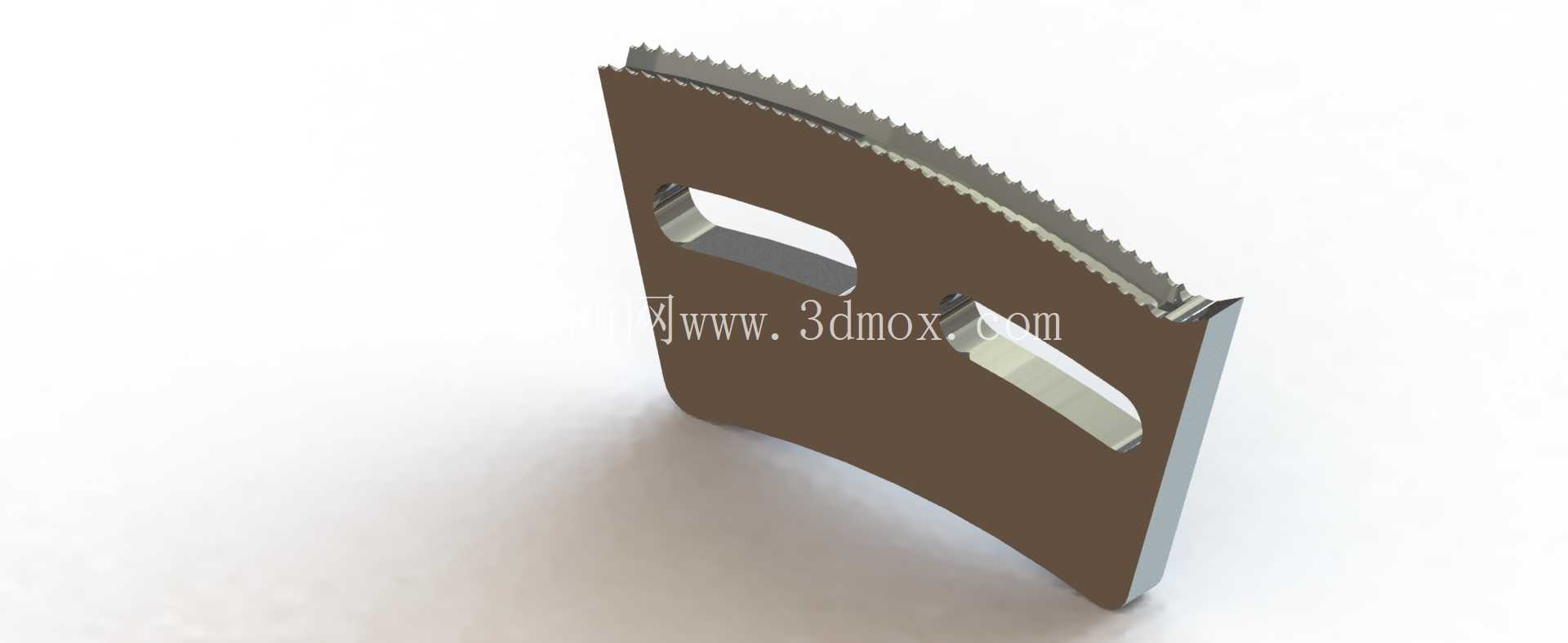

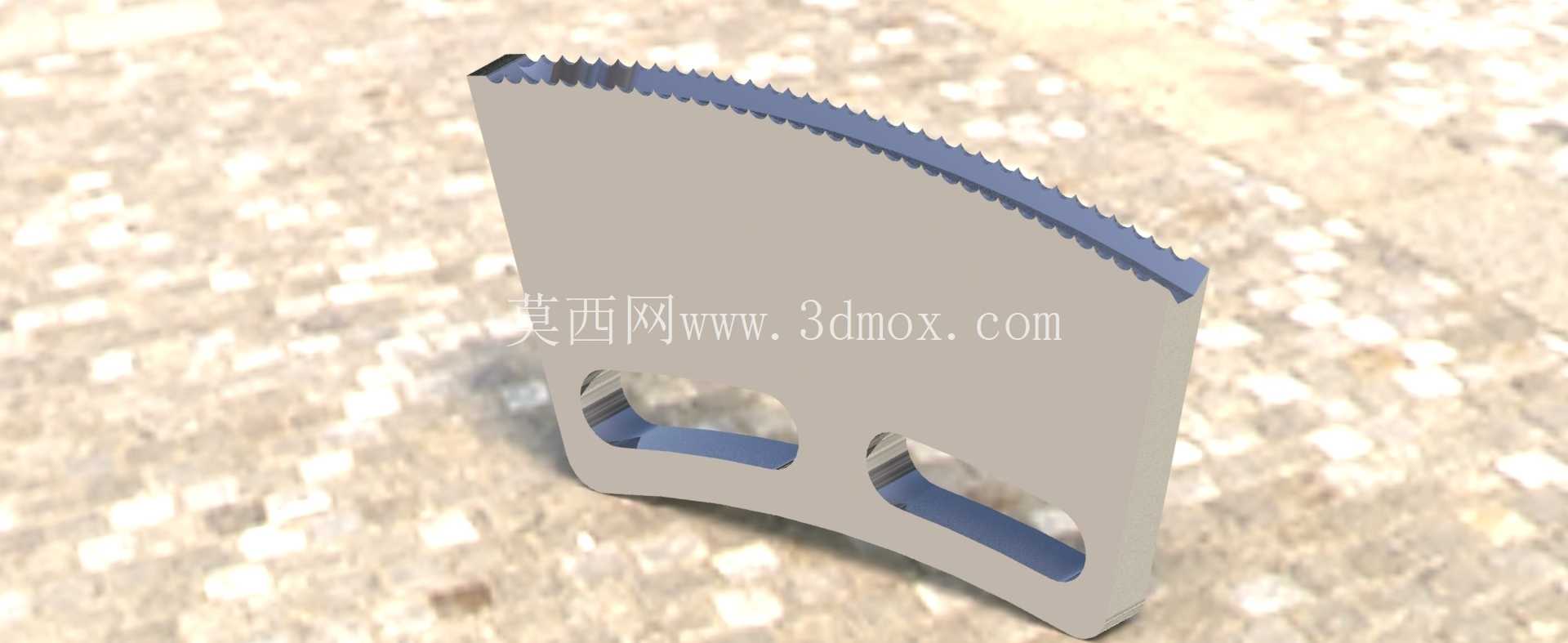

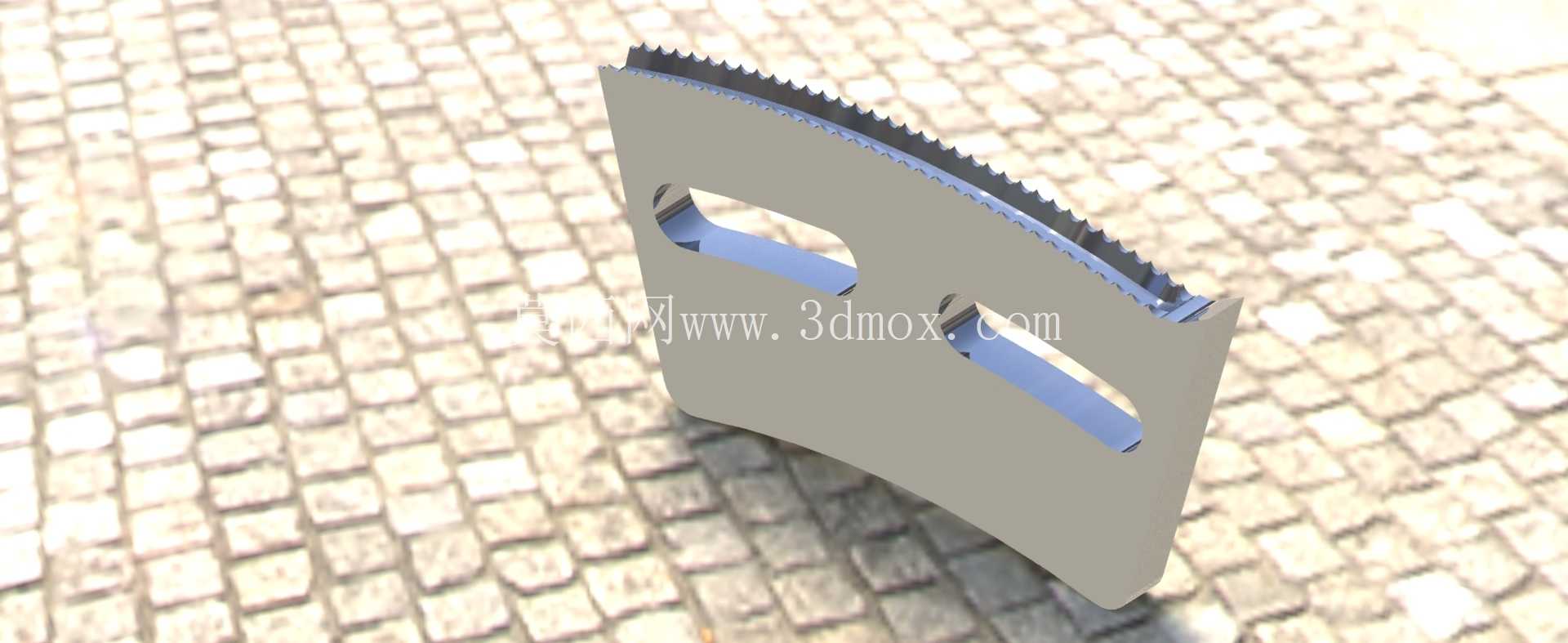

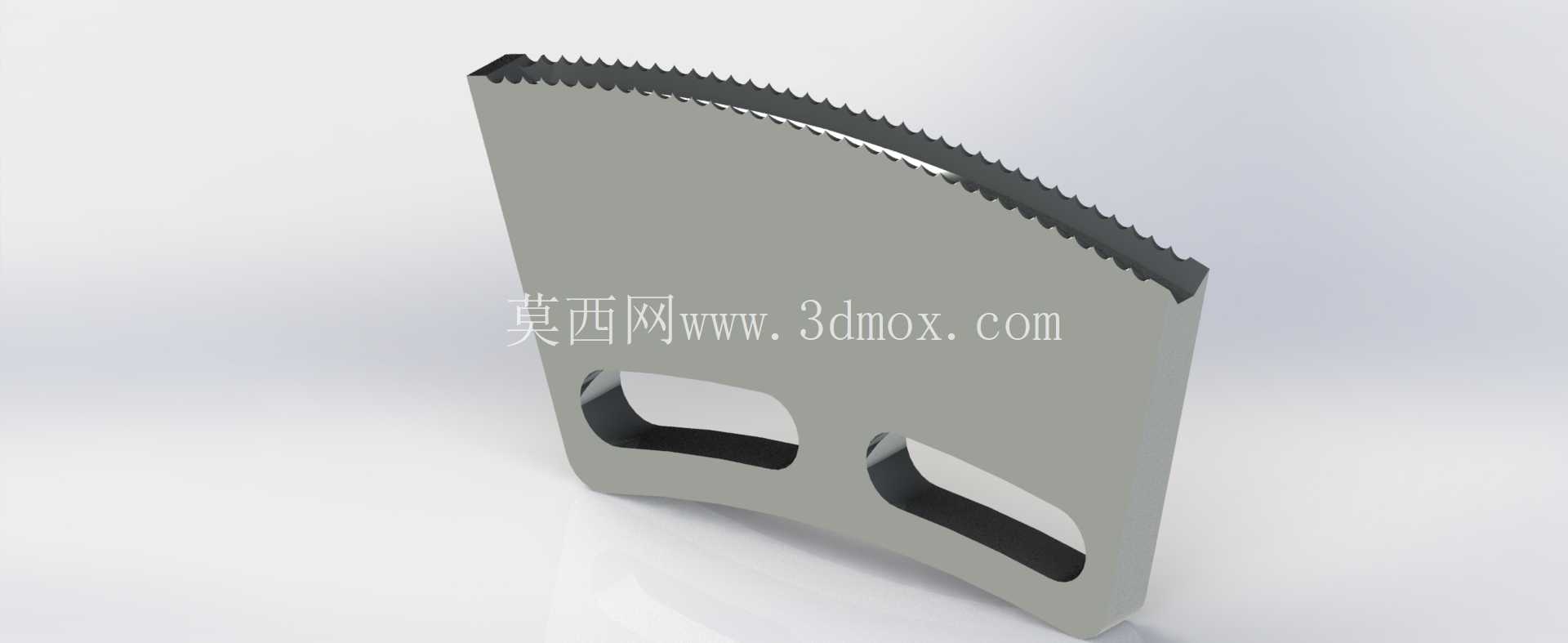

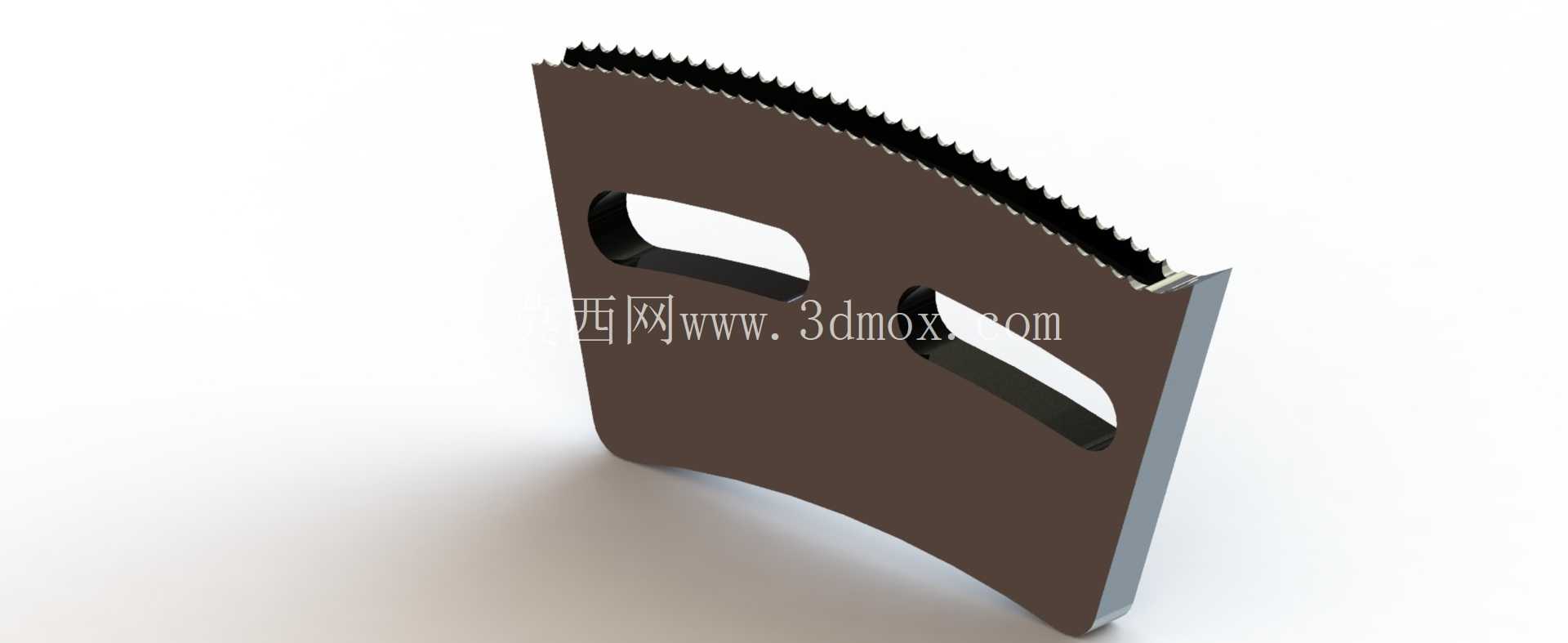

从结构设计来看，刀片整体采用扇形弧面轮廓，刃口沿外圆弧均匀排布锯齿，齿距经过反复适配调整，刚好匹配瓦楞纸的楞高参数，切割时每一个齿尖对应切入楞间空隙，避免硬挤压楞芯造成纸板变形。底部设置的两个长圆形安装腰孔，是专门为快换式刀座设计的安装结构，腰孔的长度预留了2mm的刃口进给调整余量，当刃口出现微量磨损时，不需要整体拆卸刀架，只需松开紧固螺钉微调刀片伸出量，就能继续保持切割精度，大幅减少换刀停机时间。安装腰孔的中心距严格匹配行业通用的分切机刀座安装尺寸，不需要对现有设备做改造就能直接替换同规格刀片，适配市面上多数瓦楞纸板生产线的纵切单元、纸箱印刷开槽机的分切工位。

刀片的基体厚度控制在3mm，既保证高速切割时的刚性，不会因为纸板进给的反作用力出现刃口振颤，又能控制刀片自身重量，降低刀座旋转时的动平衡校正难度。刃口部分做了分段硬化处理，齿尖区域硬度高于基体，保证刃口的耐磨度，基体部分保持适当韧性，避免高速运转时碰到硬杂质出现崩齿断裂。刀片的非刃口侧边做了倒角去应力处理，消除线切割加工留下的微观应力缺口，减少长期交变载荷下出现刀片开裂的风险。

实际产线应用中，这类刀片通常成对安装在分切机的上下刀轴上，上刀为波纹齿动刀，下刀为配套的平刃定刀，上下刀保持0.02mm的剪切间隙，纸板以每分钟最高180米的速度通过刀组时，锯齿刃口连续咬合切断纸板，切口平整无毛刺，不需要后续修边处理。底部的开槽结构除了安装固定作用，还能减少刀片与刀座的接触面积，避免长期运行中接触面锈死粘连，换刀时能快速拆卸。刀片的扇形弧度是匹配刀轴旋转半径设计的，刃口各点到回转中心的距离误差控制在0.01mm以内，保证整幅宽度上的切割深度一致，不会出现局部切不透、连纸的问题。

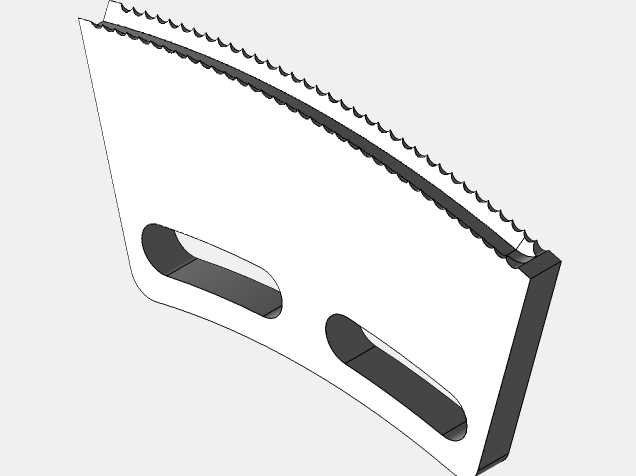

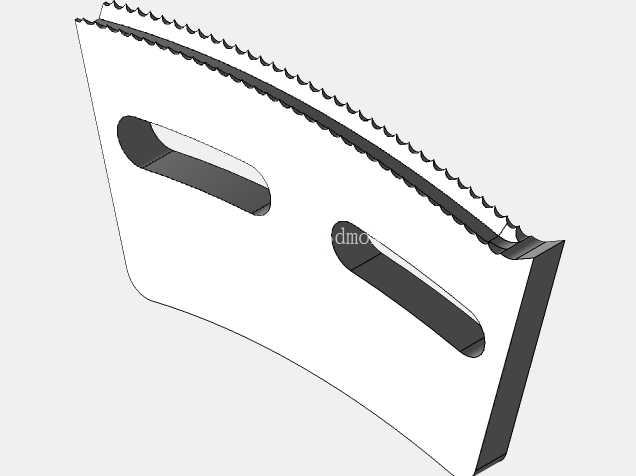

在设计建模过程中，首先要确定刀轴的回转中心参数，根据设备的刀座安装尺寸反推刀片的轮廓半径，再根据瓦楞纸的切割参数计算锯齿的齿形角、齿距，齿形角设置为35度，既保证齿尖的锋利度，又兼顾齿尖的抗冲击强度，避免碰到纸板中的硬砂粒时崩齿。安装腰孔的位置需要做动平衡校核，两个腰孔对称分布在刀片重心两侧，避免高速旋转时产生离心振动，影响切割精度同时加剧刀轴轴承磨损。刃口的波纹曲线采用平滑过渡的圆弧连接，没有尖锐的折角，减少热处理时的应力集中点，降低淬火过程中刃口开裂的废品率。

从安装边界来看，刀片安装后刃口的最大回转直径不能超出设备刀架的安全防护罩范围，伸出刀座的长度不能超过8mm，避免进给量过大导致刀片与下刀碰撞崩刃。紧固螺钉采用内六角圆柱头螺钉，螺钉头沉入腰孔的沉台内，不会突出刀片表面，避免旋转时刮蹭纸板或者缠绕纸边。刀片的两个安装面平面度控制在0.02mm以内，安装后与刀座贴合紧密，不会出现倾斜导致剪切间隙不均的问题。这类刀片除了瓦楞纸板加工，还能适配蜂窝纸板、硬卡纸、灰板纸等包装材料的分切作业，只需要根据材料厚度微调上下刀的剪切间隙，就能获得稳定的切割效果，是包装加工行业通用性较强的工业分切刀具。
