工业级带齿槽送料辊结构设计

在连续冲压、线材轧制、薄膜分切、包装送进这类需要稳定牵引物料的产线环节，送料辊的结构合理性直接决定整条产线的送料精度与运行稳定性，本次设计的带齿槽送料辊，正是针对薄金属带、细金属线材、硬质包装膜这类易打滑物料的牵引需求做的定向结构优化。

从实际应用场景来看，这类带周向齿槽的送料辊，常被用在高速冲床的送料机、焊丝拉拔设备的牵引工位、锂电池极片轧制的进料端，区别于光面送料辊依赖正压力产生摩擦力的传动逻辑，辊面的细密齿槽可以嵌入物料表层0.02-0.05mm的深度，不需要施加过大的压紧力就能获得足够的牵引摩擦力，既避免了光面辊大压力下造成的薄料压痕、线材压扁问题，也能解决高速送料时的打滑丢步问题，在120m/min的线速度下，送料步距精度可以控制在±0.03mm以内，完全满足精密冲压、极片轧制的精度要求。

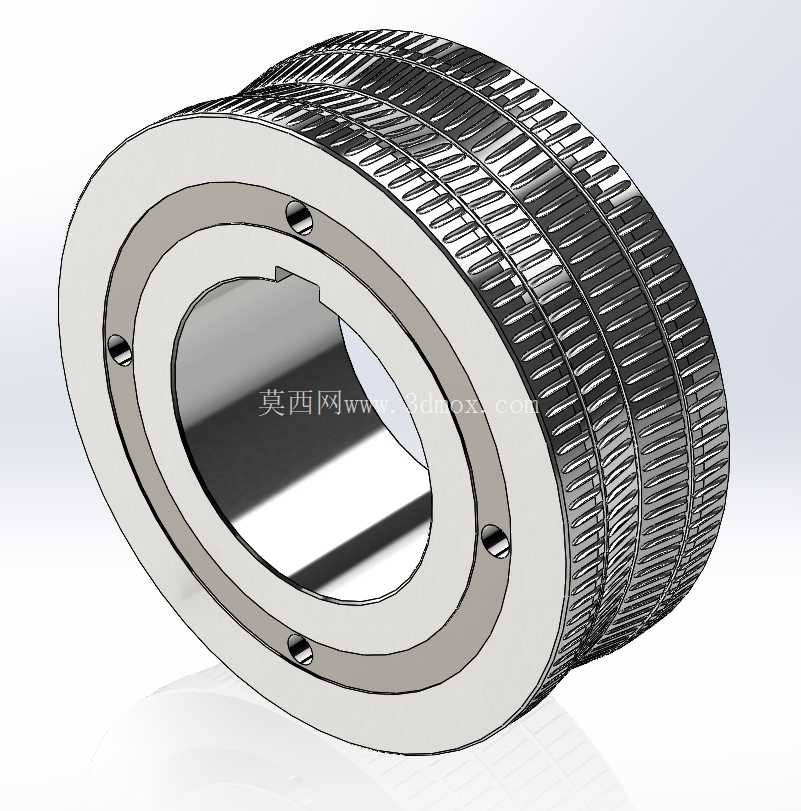

设计阶段首先确定的是辊体的安装边界，内孔采用标准的H7公差配合，适配市面上主流的40mm直径送料辊安装轴，辊体总宽度控制在85mm，其中有效齿面宽度为72mm，两侧各留6.5mm的定位轴肩，轴肩上均匀分布4个M5的螺纹孔，用于和端盖、传动齿轮做轴向锁紧，避免辊体在高速启停时出现轴向窜动。辊面的齿形没有采用尖锐的三角齿，而是做了R0.1mm的齿顶圆角处理，这个细节是考虑到长期运行中尖锐齿顶容易出现崩边磨损，圆角处理后齿面的接触应力降低40%左右，辊子的使用寿命可以提升2倍以上，同时也不会刮伤物料的表层涂层。

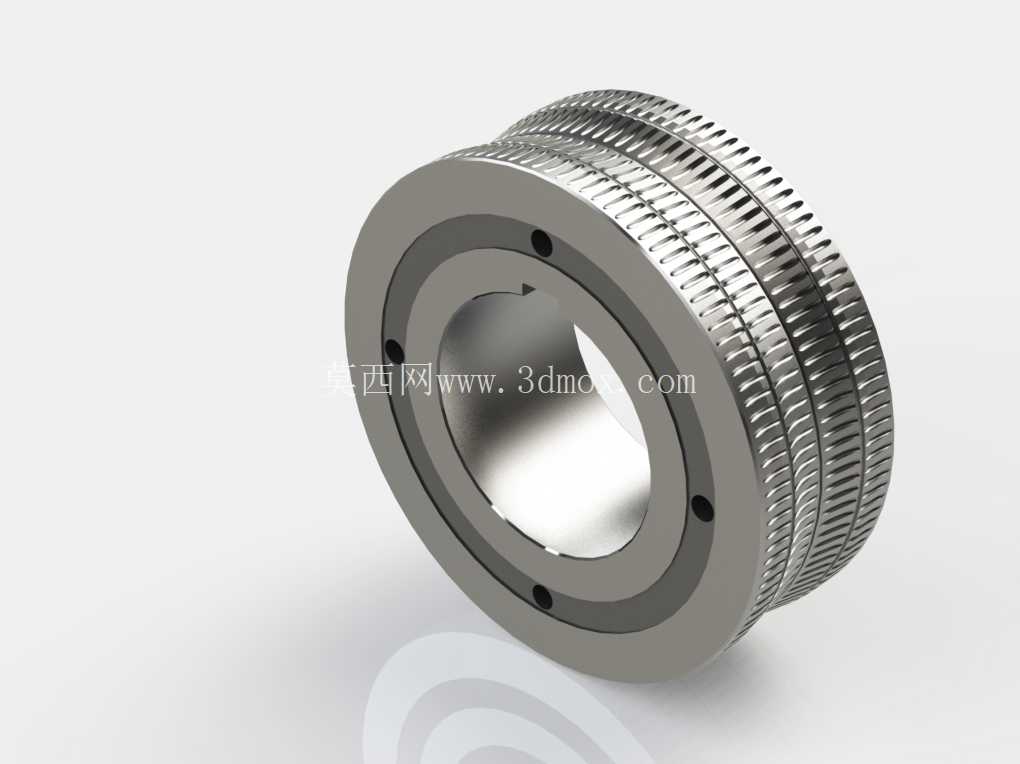

齿槽的排布采用了双段错位设计，两段齿槽之间留了3mm宽的光滑隔离带，这个结构是针对宽度小于70mm的窄料送进场景设计的，当送进窄幅物料时，可以将物料对准其中一段齿面，另一段齿面不会接触到物料，避免多余齿面剐蹭设备的导向板；如果送进宽幅物料，两段齿面同时工作，错位的齿槽可以避免齿缝对齐造成的物料周期性压痕，让物料表面的接触痕迹更均匀。辊体的内孔壁做了0.8mm的键槽，配合平键传递扭矩，额定传递扭矩可以达到120N·m，足够应对0.5mm厚钢带、3mm直径焊丝的牵引负载需求。

从结构强度角度考虑，辊体采用整体合金结构钢加工，齿面做高频淬火处理，硬度达到HRC55-58，芯部保持调质后的HRC28-32韧性，既保证齿面的耐磨性能，也能承受急停时的冲击载荷不会出现辊体断裂。内孔和外圆的同轴度控制在0.01mm以内，辊面的径向跳动公差控制在0.008mm，这个精度等级可以保证高速运行时辊子不会出现偏心振动，避免送料速度出现周期性波动。

在安装适配性上，两侧的定位轴肩外径比齿顶圆直径小12mm，安装时可以直接嵌入送料机构的轴承座内，不需要额外加装定位套，减少了装配的累积误差。辊体的动平衡等级做了G2.5级校正，适配最高1500r/min的转速，在高速运行时不会产生明显的振动噪音，适合用在对运行平稳性要求高的精密加工设备上。

实际选型时需要注意，这类带齿送料辊不适合送进表面易刮伤的镜面材料、软质塑料膜，这类场景还是需要搭配胶面压辊使用，但对于金属带材、硬质线材、厚包装纸的送进场景，这种结构的送料辊比光面辊、网纹辊的牵引稳定性更优，维护周期更长，不需要频繁打磨辊面恢复摩擦力，长期运行的综合成本更低。建模过程中对齿形的参数做了全参数化关联，如果需要适配不同宽度的设备，只需要修改齿面宽度、齿槽间距的参数就能快速生成新的模型，不需要重新绘制齿形路径，能大幅缩短同系列产品的设计迭代周期。
