卷筒纸胶印机专用齿形穿孔刀结构设计

在卷筒纸胶印生产的连续作业流程中，纸带的分切、打孔工序是衔接印刷与后道折页、配页环节的关键节点，这款齿形穿孔刀正是为匹配该类连续加工场景开发的核心执行部件。不同于平口裁切刀具的全幅切断逻辑，穿孔刀的核心作用是在连续走纸的纸带上加工出均匀分布的断续撕口，既保证纸带在印刷单元传输过程中保持足够的牵引张力不发生断纸，又能让后道折页设备通过预设的撕口位置完成精准分页，避免折页错位、纸边毛糙等常见印刷故障。

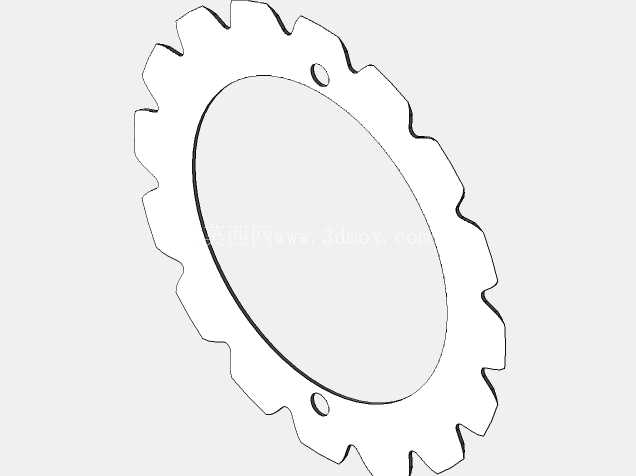

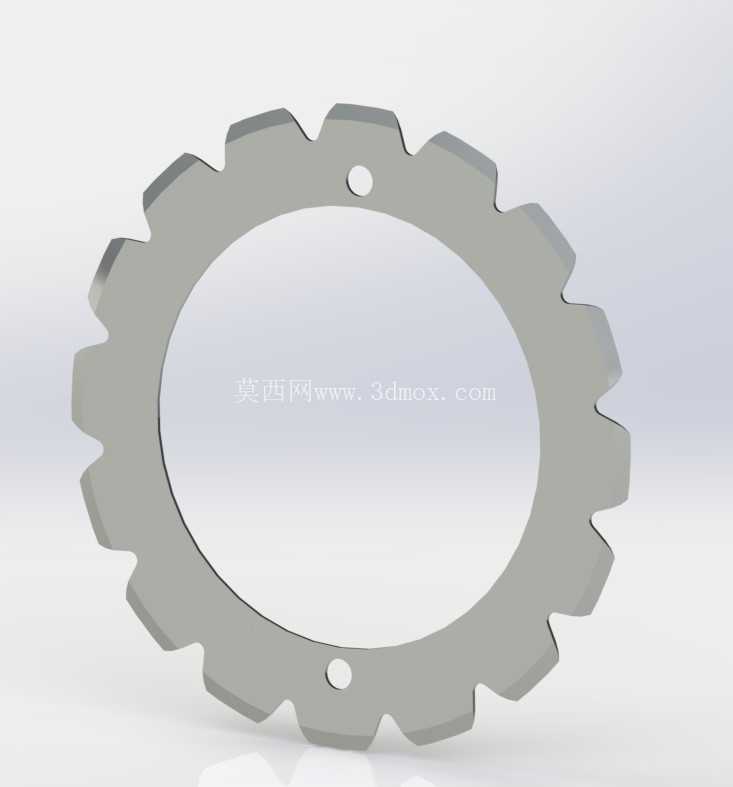

从实际设备适配角度看，这款穿孔刀采用整体环形薄盘结构，核心安装基准为内孔的圆柱面，安装时需与设备的刀辊轴保持0.02mm以内的同轴度公差，避免高速旋转时出现径向跳动导致撕口深浅不一。刀体上对称分布的两个小孔为定位销孔，安装时与刀辊上的定位销配合，可限制刀具工作时的周向转动，保证每一个刀齿的切削角度始终与走纸方向保持固定夹角，避免长期运行后刀具移位造成的打孔位置偏移。刀体的外圆均匀分布18个梯形切削齿，齿形的前角设计为8°，后角为5°，这种角度搭配既可以保证刀齿切入纸张时足够锋利，减少纸边的纤维拉扯，又能保证刀齿的结构强度，在连续高速运行（最高适配线速度180m/min）下不会出现齿尖崩缺、磨损过快的问题。

设计过程中需要重点考量几个核心边界：首先是刀体的厚度控制，整体厚度控制在2.5mm，过厚会增加刀体转动惯量，提升设备驱动负载，同时容易造成纸张切口处的压痕过深，影响印刷品外观；过薄则会降低刀体整体刚性，高速旋转时受纸带反作用力容易出现端面瓢偏，导致部分齿位无法接触纸带，出现漏打孔的问题。其次是齿形的排布逻辑，相邻齿的周向间距经过反复测算，对应标准A4幅面印刷品的页边撕口位置，保证每一页的撕口位置统一，用户在使用时可以轻松沿撕口分离单页，不会出现撕口歪斜、跨页撕裂的问题。另外，刀体的两个定位销孔采用对称分布设计，当其中一组刀齿出现磨损后，可以将刀具绕内孔中心旋转180°后重新安装，使用另一组未磨损的齿位继续作业，有效延长刀具的整体使用寿命，降低印刷企业的耗材更换成本。

从实际使用场景的适配性来看，这款穿孔刀不需要对现有主流卷筒纸胶印机的刀架结构做任何改造，可直接替换同规格的进口穿孔刀配件，安装时只需清理刀辊配合面的纸毛、油污，将内孔对准刀辊轴推入到位，插入定位销后锁紧端盖即可完成安装，调试过程中只需调整刀辊与底辊的间隙至0.1mm，即可保证全周齿位的打孔深度一致，撕口的连接点强度控制在合理范围：既不会在印刷牵引过程中意外断裂，又能在分页时轻松分离。不同于部分异形孔打孔刀的专用属性，这款齿形穿孔刀的齿形经过通用化设计，可适配80g-157g范围内的常用铜版纸、胶版纸加工需求，不需要针对不同纸张厚度频繁更换刀具，能够覆盖绝大多数商业印刷、书刊印刷的卷筒纸加工需求。

在结构细节处理上，刀体的两个端面都经过平面磨削加工，平面度公差控制在0.01mm以内，安装后与刀辊端面、锁紧端盖完全贴合，不会出现夹紧后刀体变形的问题；所有齿尖的位置度公差控制在0.015mm以内，保证旋转时每一个齿尖的切削轨迹都在同一个圆柱面上，避免出现部分齿切削过深切断纸带、部分齿切削过浅无法形成有效撕口的问题。刀体内孔与外圆的同轴度、定位销孔的位置度都经过严格公差匹配，避免安装后出现动平衡超标的问题，保证设备在高速运行时不会出现异常振动，延长刀辊轴承的使用寿命。
