带减速电机驱动的绿色皮带输送装置

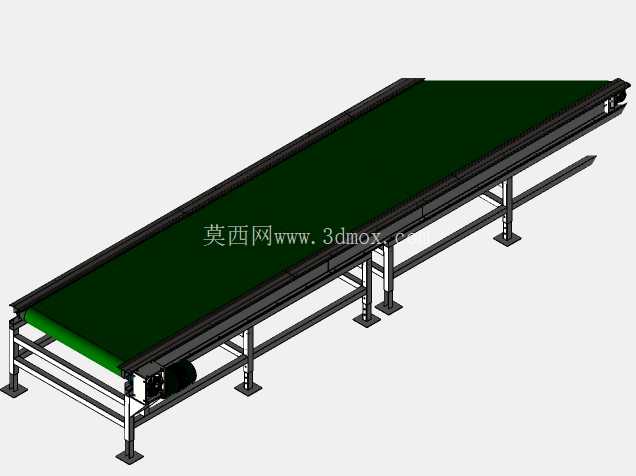

　　这款带式输送设备的三维结构完整还原了工业现场常用的平皮带输送单元形态，主体采用深绿色PVC平皮带作为承载接触面，这类皮带表面摩擦系数适中，既可以输送纸箱、周转箱等规则包装件，也能平稳输送注塑件、冲压件等零散工业零件，不会对工件表面造成剐蹭损伤，在电子组装、食品包装、五金加工、仓储分拣等场景都有广泛适配性。设备的驱动端布置在机架尾部，采用减速电机直连驱动辊的结构，省去了额外的链传动或带传动张紧结构，既压缩了设备端部的安装空间，也减少了日常运维的润滑、张紧调整点位，驱动辊表面做了滚花防滑处理，能避免重载启动时皮带出现打滑丢转的问题。

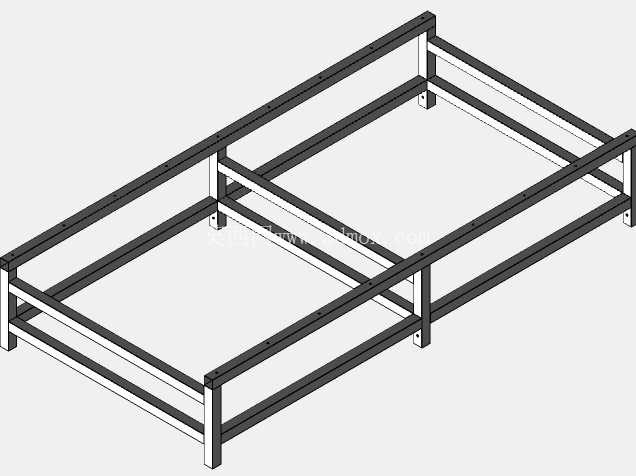

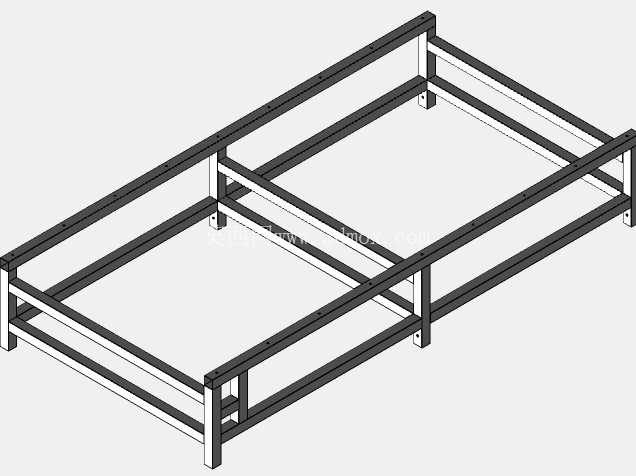

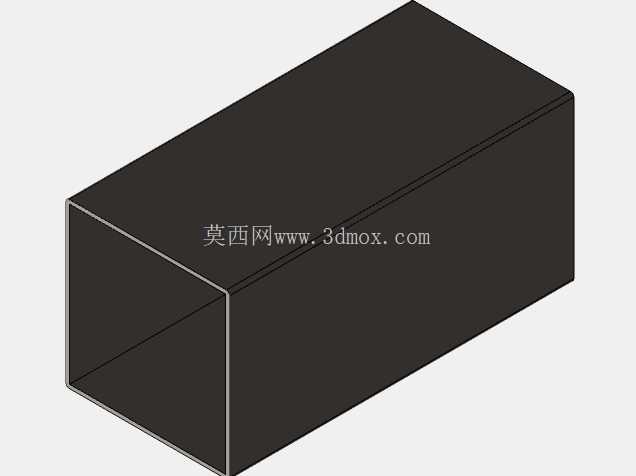

　　从动端设置在机架头部，内置了丝杆张紧机构，调整时只需转动端部的调节螺栓就能同步调整两侧皮带张紧度，不会出现皮带跑偏的问题，张紧行程预留了足够的余量，能覆盖皮带长期使用后的拉伸变形量，不需要频繁裁剪皮带。机架主体采用标准工业铝型材拼装而成，支腿部分搭配了方形脚盘与膨胀螺栓安装位，安装时可以根据现场地面平整度微调支腿高度，保证机架整体水平，避免皮带运行时出现侧向偏移；支腿之间设置了横向连接杆件，提升了整体机架的抗扭刚度，即使输送长度达到数米级别，满载运行时也不会出现机架晃动的问题。

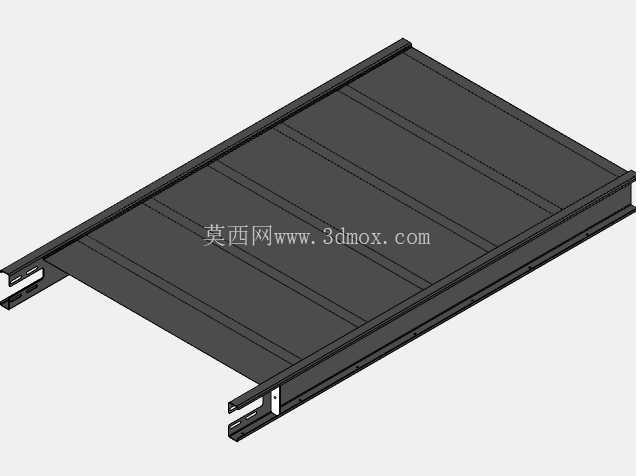

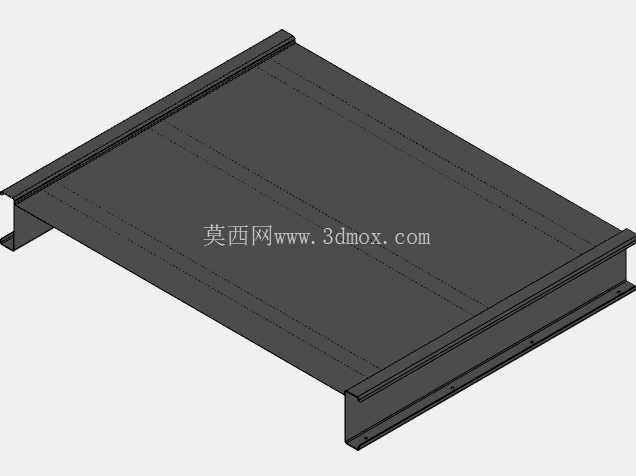

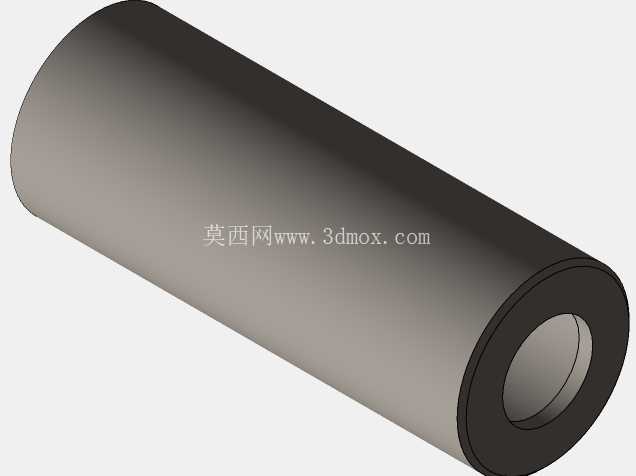

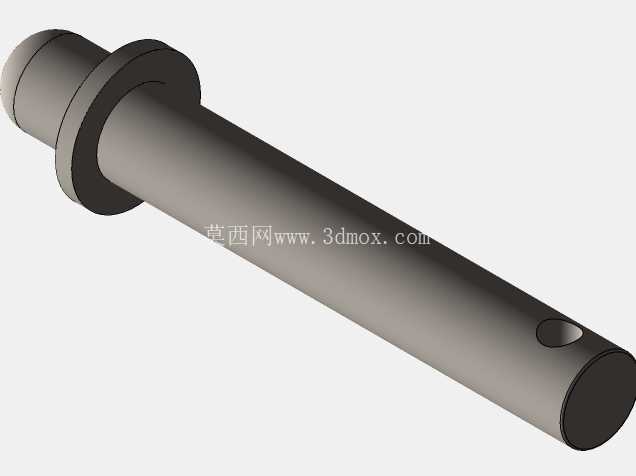

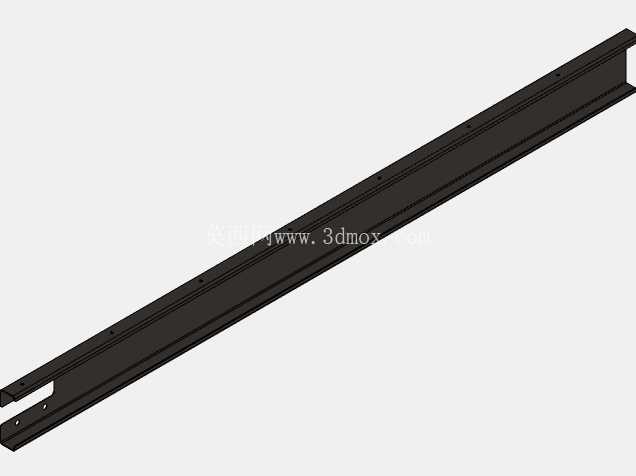

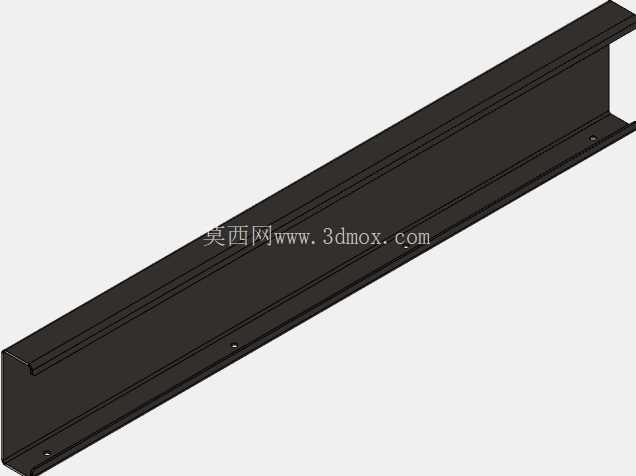

　　皮带下方沿输送方向均匀布置了无动力托辊，托辊采用两端深沟球轴承支撑，转动阻力极小，托辊间距经过合理计算，输送10kg以内的工件时皮带不会出现明显下凹，保证输送面的平面度；下分支皮带也设置了回程托辊，避免皮带长期下垂出现褶皱变形。两侧的皮带挡边采用折弯钣金件制作，高度刚好高出皮带承载面，能避免输送过程中小件物料从侧边掉落，挡边与皮带边缘预留了2mm左右的间隙，不会摩擦皮带边缘造成额外磨损。从安装边界来看，这款输送设备的宽度方向尺寸控制在合理区间，能直接对接各类生产设备的出料口，比如注塑机的下料位、冲床的出料位、包装线的进料位，不需要额外做转接结构；设备的高度可以通过支腿的调节结构在一定范围内调整，适配不同高度的上下游设备对接需求。

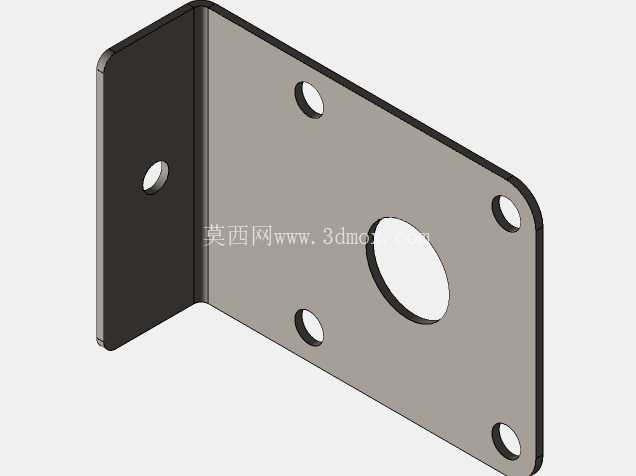

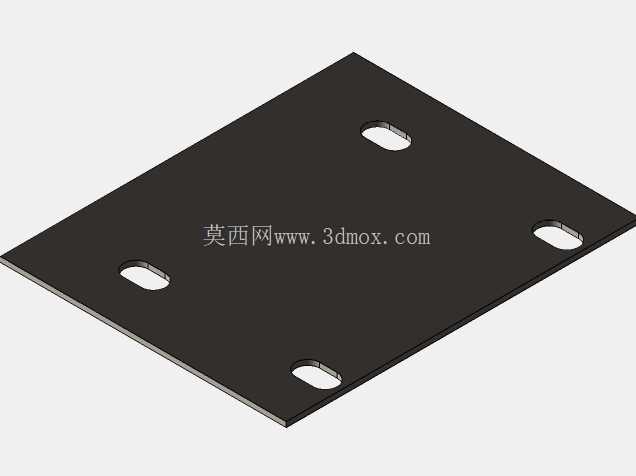

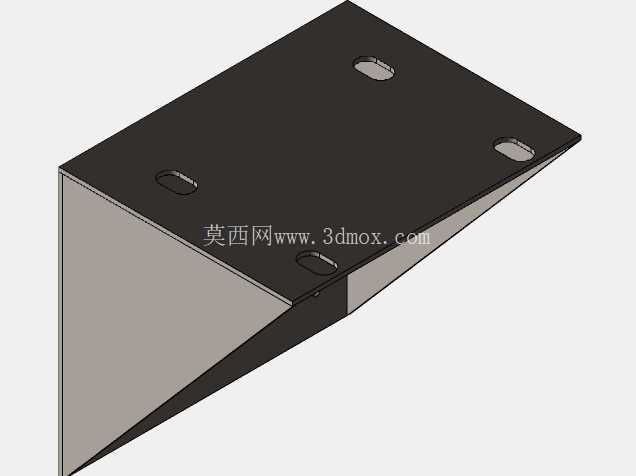

　　设计过程中优先考虑了运维便利性，所有转动部位的轴承都采用标准件，损坏后可以直接替换，不需要定制加工；驱动电机的安装座设置了长圆孔，后期更换不同规格电机时不需要重新打孔加工；皮带的穿装结构做了快拆设计，更换皮带时不需要拆解整个机架，只需松开张紧机构就能完成皮带更换，大幅缩短停机维护时间。在实际工况适配中，这款输送设备可以根据需求调整运行速度，搭配调速电机就能实现0.1-0.5m/s的线速度调节，满足不同生产节拍的输送需求；如果需要在输送过程中完成工件检测、定位，也可以直接在铝型材机架上加装光电传感器、阻挡气缸等附件，不需要额外焊接支架，适配性极强。设备的整体重心偏低，即使安装在二楼的生产车间，运行时也不会出现明显振动，不会影响周边精密检测设备的正常工作；所有结构件的棱角都做了倒角处理，避免现场操作人员调试时出现磕碰划伤的问题，符合工业设备的安全设计规范。
