日式武士长刀结构三维设计

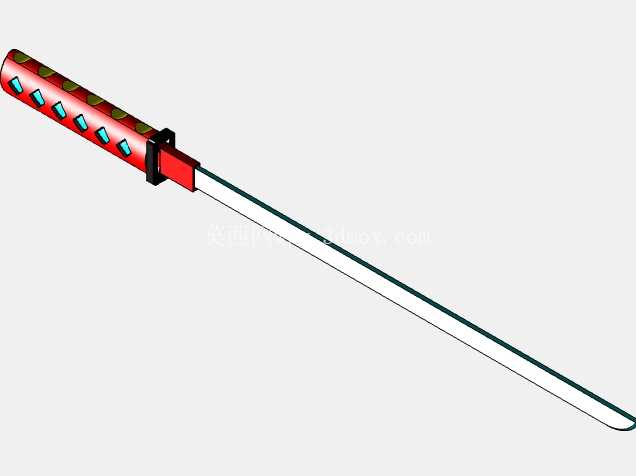

　　本次呈现的长刀三维结构，核心围绕传统日式武士刀的结构逻辑做参数化还原，建模过程中优先考虑铸造开模的工艺可行性，从柄部到刃部的过渡曲面全部做了脱模斜度校验，避免后续模具生产出现倒扣粘模的问题。先从刃部结构说起，刀身采用狭长的单刃弧面设计，建模时将刃口的厚度梯度做了分层处理，靠近刀背的区域保留足够的结构强度，从刀背向刃口方向做连续的壁厚递减，既满足冷兵器的力学受力要求，也适配铸造后刃口打磨的加工余量，刀身的弧度经过多次曲率调整，整体重心落在柄部前方三分之一处，符合手持操作时的力矩平衡，长时间握持不会出现腕部负载过大的问题。

　　再看柄部结构，柄芯与刀身采用一体化建模设计，没有做拼接结构，避免铸造过程中出现接缝强度不足的问题，柄部表面的防滑凸起按照等距阵列排布，每个凸起的倒角都做了R0.8的圆角处理，既保证握持时的摩擦力，也不会因为棱角过于尖锐造成使用时的硌手问题，柄部的红色包裹层与防滑凸起做了分层装配设计，预留了0.2mm的装配间隙，方便后续实物组装时的包覆层贴合，不会出现装配干涉。柄部与刀身之间的刀镡也就是护手结构，采用矩形挡边设计，厚度设置为8mm，边缘做了全包边处理，一方面可以阻挡握持时手部向刃部滑动，另一方面也作为柄部和刀身的装配定位基准，建模时在刀镡中心预留了与柄芯匹配的方形通孔，装配公差控制在H7/g6的间隙配合范围，保证组装后没有旷量。刀身末端的刀尖部分做了圆弧收窄处理，曲率半径经过反复调整，既保留传统武士刀的刀尖造型特征，也避免铸造时尖角位置出现浇铸不足的缺陷，整个刀身的表面做了连续的曲率检查，没有出现曲面褶皱或者曲率突变的区域，保证后续开模时分型面可以顺畅延展，不会出现模具分型困难的问题。从应用场景来看，这类长刀结构一方面可以作为传统兵器复原的参考模型，用于文化展示、文创周边的结构开发，另一方面也可以作为铸造工艺教学的典型案例，帮助从业者理解狭长类薄壁铸件的建模要点，比如如何在保证外形还原度的前提下，调整壁厚均匀性避免铸造时出现缩孔、变形问题。

　　建模过程中特意将所有的装配基准都设置在刀镡的中心平面，不管是后续做数控加工编程，还是做模具分模，都可以直接以这个基准面作为定位参考，减少二次找正的误差。柄部的长度按照成年人手掌宽度的通用尺寸设置，握持区域预留了足够的空间，就算包裹防滑缠带之后也不会出现握持空间不足的问题，刀身的总长度按照常规打刀的尺寸比例设置，柄长与刃长的比例控制在1:3.2的范围，符合传统长刀的配重逻辑。在处理刀身的曲面时，特意将刃口的棱线做了连续的G2曲率连续处理，不会出现棱线生硬转折的问题，不管是做渲染展示还是后续的实物加工，都能保证线条的流畅性。

　　另外，整个模型的所有壁厚都做了均匀性检查，最薄的刃口位置预留了1.2mm的加工余量，最厚的刀背位置厚度控制在6mm，避免壁厚差异过大造成铸造冷却过程中出现应力变形，柄部的防滑凸起内部做了实心结构，保证握持时的结构强度，不会因为外力冲击出现断裂问题。刀镡与柄部、刀身的配合位置都做了定位止口设计，组装时可以直接卡入定位，不需要额外做调整，提升装配效率。从结构设计的角度来说，这类狭长类带弧度的铸件，最容易出现的问题就是冷却变形，所以在建模阶段就提前做了反变形量的预留，按照铸造工艺的常规参数，在刀身弧度方向预留了0.3%的反变形量，抵消铸造冷却过程中的收缩变形，保证成品的弧度符合设计要求。
