振动筛筛带修复工作台结构设计

　　这套结构针对矿山、砂石分选环节振动筛筛带的线下修复作业设计，日常生产中振动筛长期承受高频交变载荷与物料冲刷，筛带易出现筛条变形、连接位松动、局部磨损破洞等故障，以往现场维修受场地空间、吊装条件限制，作业时筛带摆放无固定支撑，拆装、校正、补焊环节操作难度大，维修效率低且修复精度难以保证，这套工装正是为解决这类线下维修痛点开发。整体采用分段式方管焊接机架作为主体承载结构，主框架选用标准矩形钢管拼焊成型，焊接后整体做去应力处理，避免长期承重出现机架变形，机架底部配置可调式支撑脚杯，可根据作业场地地面平整度调整各支点高度，保证工作台整体水平度，防止维修过程中因台面倾斜导致筛带定位偏移，脚杯底部带防滑橡胶垫，既可以增大与地面的摩擦力避免工装移位，也能缓冲维修敲击、焊接作业产生的振动传导。

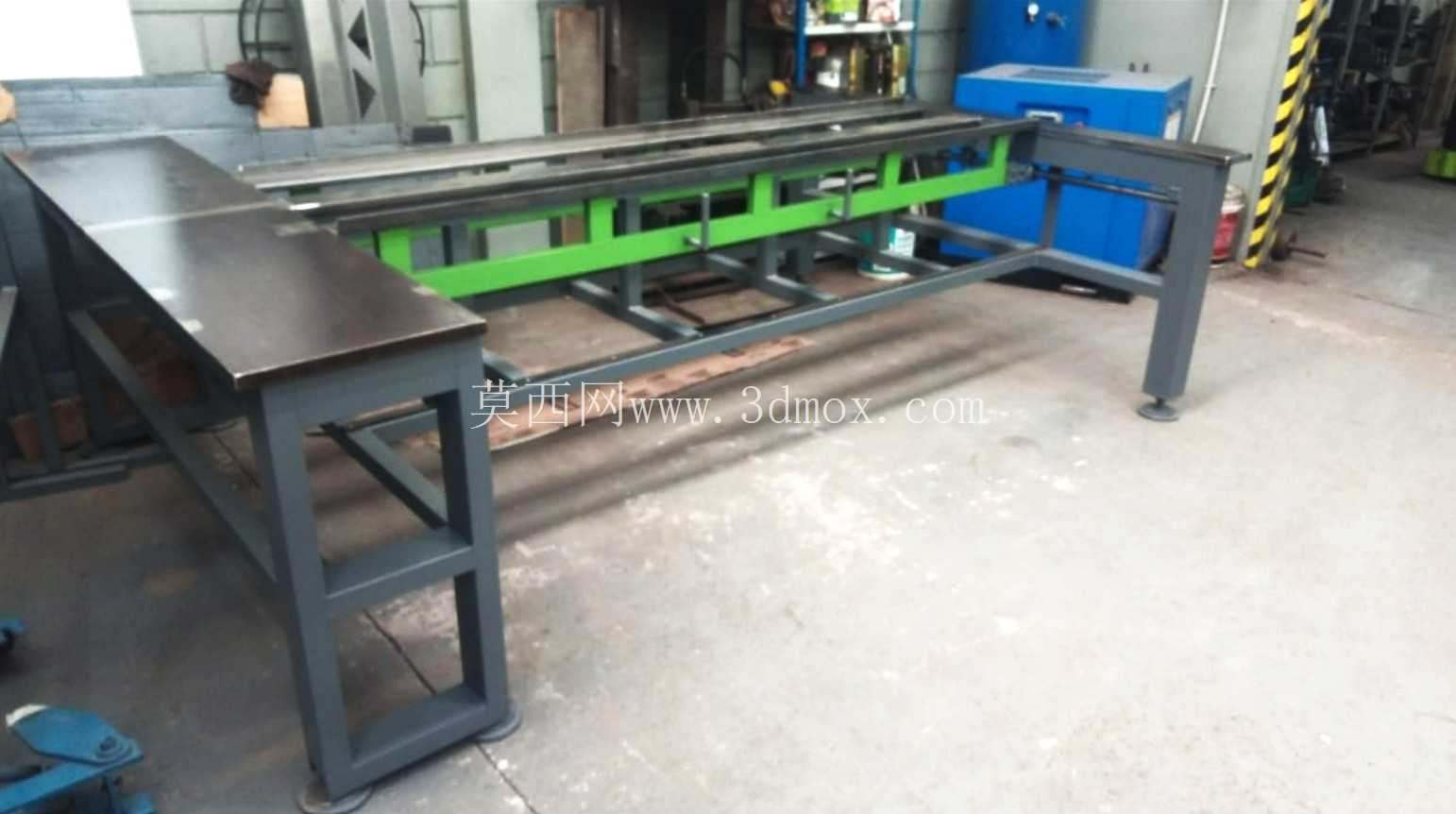

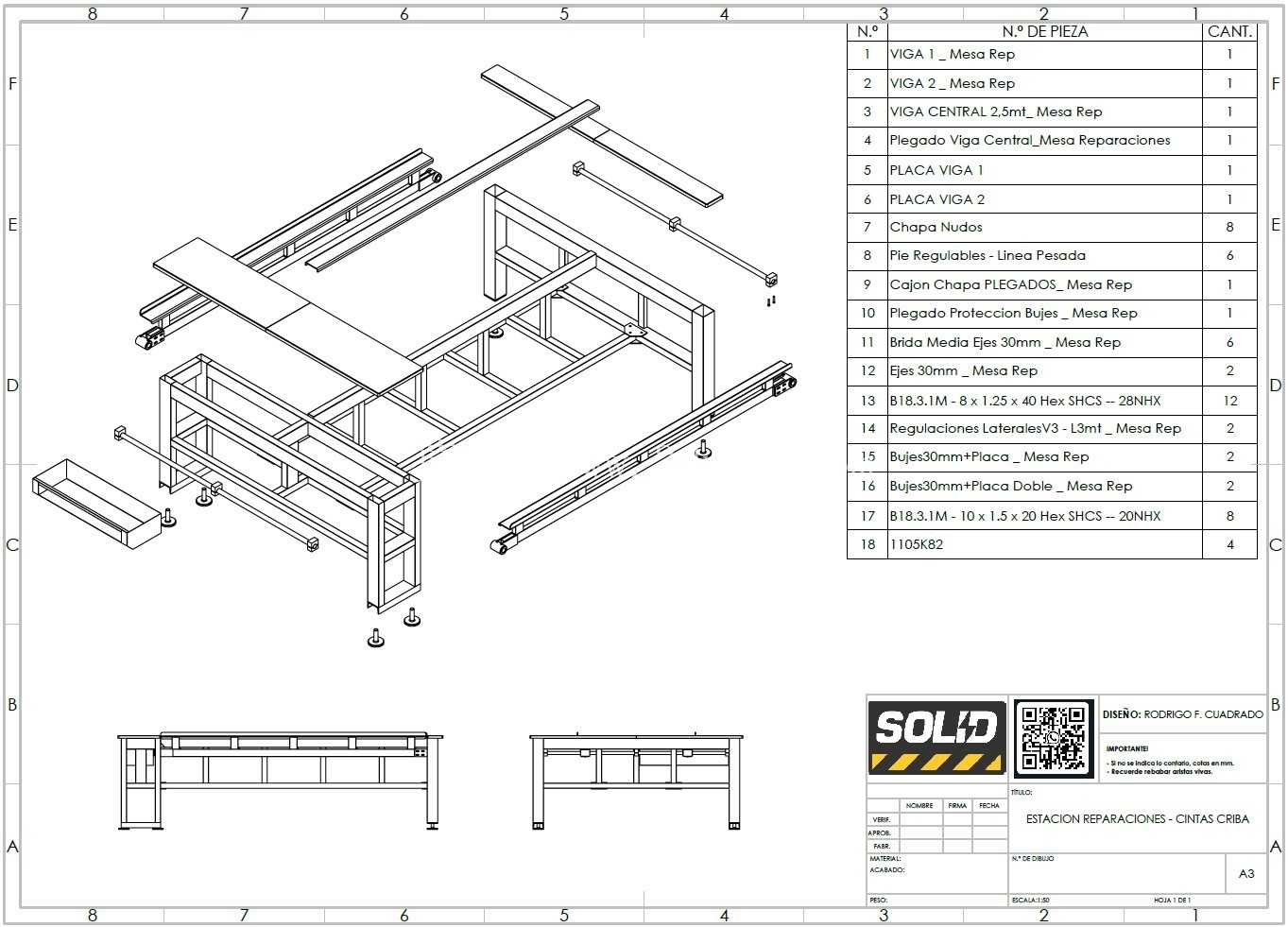

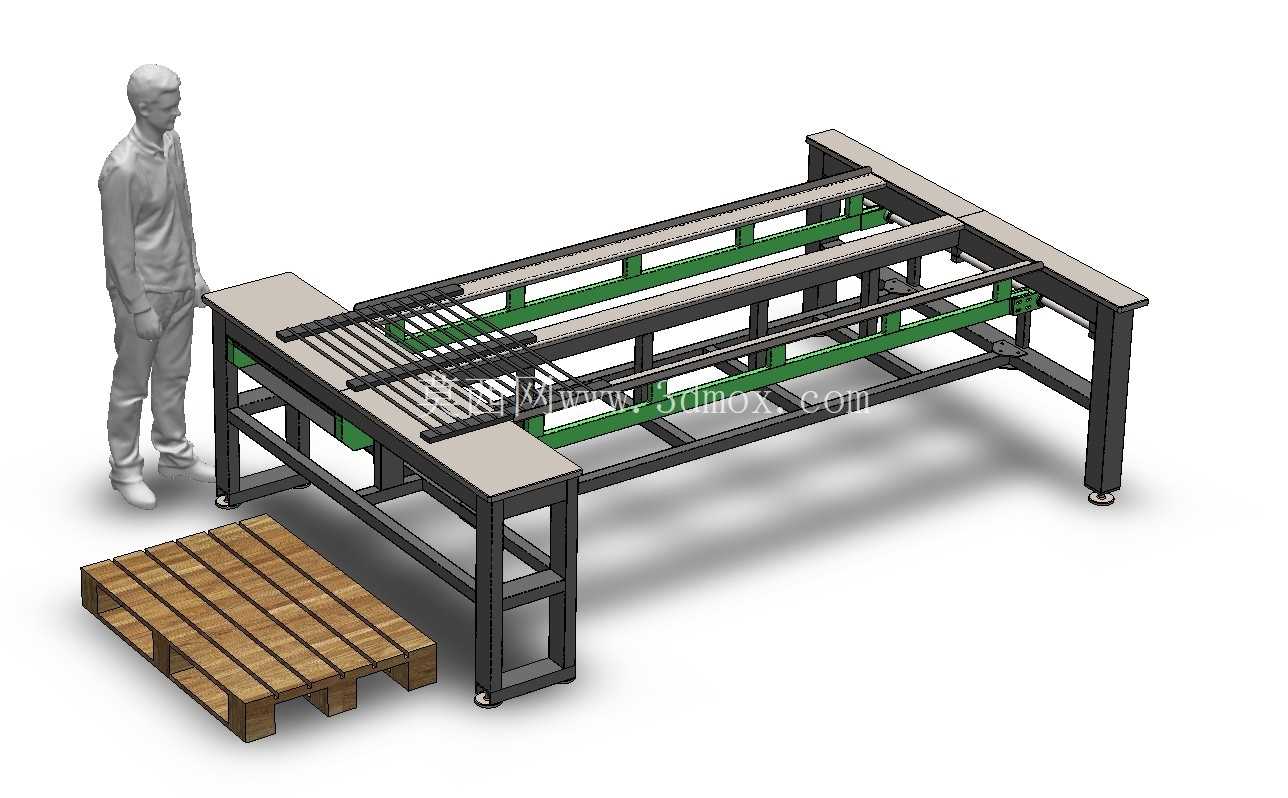

　　工作台面设置多组平行导向滑轨，滑轨沿机架长度方向布置，可适配不同宽度规格的筛带装夹定位，滑轨上配置可滑移的定位挡块，挡块带快速锁紧结构，筛带吊装放置到台面后，可根据筛带实际长度调整挡块位置，快速完成筛带的轴向固定，避免维修过程中筛带窜动影响操作。机架侧方延伸出悬臂式托料架，托料架高度与主工作台面齐平，可临时放置拆卸下来的筛条、紧固件以及维修工具，减少作业人员来回取件的走动距离，提升维修操作的连贯性。机架中部预留镂空区域，下方可放置接渣盘，收集维修过程中产生的焊渣、打磨废屑、磨损脱落的筛网碎块，保持作业区域整洁，也方便后续废屑集中清理。

　　从安装边界来看，整套工装整体长度适配常规2.4米以内规格的振动筛筛带维修，宽度方向可通过滑轨调整覆盖0.8米到1.6米的筛带宽度，机架整体高度设置在0.85米，符合人工站立作业的人机工程学高度，作业人员无需弯腰或抬臂过高即可完成筛带全范围的维修操作，降低长期作业的疲劳感。设计过程中充分考虑维修作业的实际操作需求，在机架对应筛带连接螺栓的位置预留了操作空位，方便扳手、气动工具伸入完成螺栓拆装作业，无需反复挪动筛带位置；台面滑轨做了淬火硬化处理，提升表面耐磨性能，避免长期放置筛带、滑动挡块造成滑轨表面过早磨损，保证定位精度的持久性。

　　机架一侧设置工具挂板位，可挂放焊接钳、打磨机、扳手等常用维修工具，工具取放顺手，减少作业过程中的工具寻找时间。整套工装没有复杂的传动结构，全部采用标准型材焊接加工，加工难度低，制作成本可控，后期维护简单，仅需定期检查脚杯锁紧状态、滑轨润滑情况即可长期使用。在实际选矿、砂石加工车间的维修工段布置该工装后，可将筛带维修的单工位作业效率提升近四成，同时修复后的筛带平直度更有保障，回装后能减少筛带与筛箱的卡滞问题，延长筛带的复用周期，降低生产环节的备件损耗成本。不同于线上维修需要停机进入筛箱内部作业，线下在该工装上完成筛带修复，作业空间开阔，焊接、打磨的通风条件更好，也能降低维修作业的安全风险，作业人员无需在狭窄的筛箱内部操作，避免磕碰、坠物等安全隐患。工装的整体结构可根据车间常用的筛带规格做适应性调整，若车间有更长规格的筛带维修需求，可通过拼接加长段机架的方式拓展工作台长度，无需重新制作整套工装，具备较好的适配扩展性。
