400公斤级带安全锁永磁磁力起重吊具

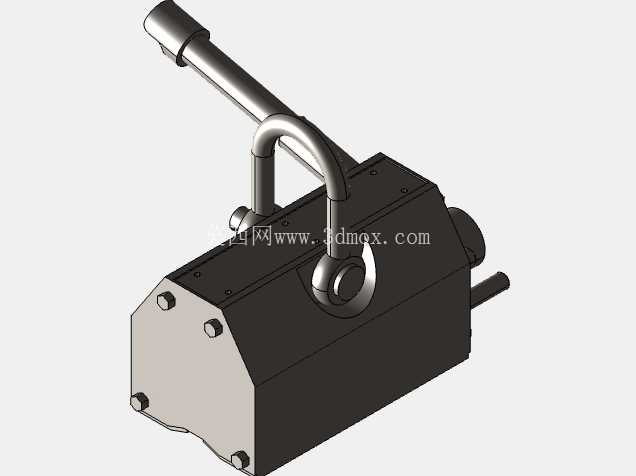

　　在钢结构加工车间的下料工段、中小型机械制造厂的钢材周转区、五金仓储的型材收发工位，这类额定载荷400公斤的永磁起重吊具，是替代传统钢丝绳捆绑、电磁吊具的高频作业工具，尤其适合零散钢板、块状钢件、短圆筒型材的短途吊运与工位转移，无需外接电源的特性让它能适配无供电的临时作业场地，也避免了电磁吊具断电失磁引发的坠物风险。从结构设计逻辑来看，这款吊具的核心是内部的永磁磁路旋转切换机构，顶部伸出的长操作手柄就是磁路切换的执行端，扳动手柄到工作位时，内部磁钢的磁路导通至底部吸附工作面，产生稳定的强磁吸附力，扳回卸荷位时磁路在内部闭合，工作面剩磁极低，可轻松脱开工件，侧面设置的安全锁结构，是为了防止作业过程中手柄被意外触碰导致磁路断开，只有完成吊装作业、工件放置到稳固支撑面后，才能触发解锁扳动手柄卸荷，从结构层面规避误操作带来的安全隐患。

　　吊具主体采用方正的箱式焊接结构，外壳选用高强度低磁导率的钢材加工，既可以为内部磁钢组件提供刚性防护，避免吊运过程中碰撞导致磁钢碎裂、磁路偏移，也能减少磁路向外的无效漏磁，让磁力集中在底部吸附工作面，提升有效吸附能力。顶部的U型吊环采用铰接式连接结构，可在一定角度范围内自由摆动，适配不同起吊角度的作业需求，不管是配合单轨葫芦的垂直起吊，还是配合车间行车的小角度斜向吊运，都能保证吊具主体与被吸附工件表面保持平行贴合，避免因贴合不严导致吸附力下降。

　　从安装边界与尺寸适配角度来说，这款吊具的底部吸附面为平整矩形工作面，设计时要求被吸附工件的表面平整度不低于Ra25，工件厚度不低于5mm，过薄的钢板会导致磁路无法形成有效闭合，大幅降低额定吸附能力，吊运圆筒类工件时，需要保证圆筒的母线与吊具底部的V型定位槽完全贴合，接触线长度不低于吊具工作面宽度的80%，否则需要根据实际接触面积折减载荷，严禁超载荷使用。吊具顶部吊环的连接尺寸适配常规1吨级以下的起重葫芦吊钩、行车卸扣，不需要额外制作过渡连接头，拿到作业现场可直接挂接使用，操作手柄的长度经过力矩匹配设计，单人施加正常握力即可完成磁路的切换操作，不需要额外加接延长杆，避免杠杆力过大损坏内部的磁路旋转机构。

　　日常使用中，这类吊具不需要复杂的维护，只需要定期清理底部吸附面的铁屑、焊渣、氧化皮，避免杂物垫在吸附面与工件之间导致气隙过大，影响吸附力，同时要定期检查安全锁的销钉磨损情况、铰接吊环的轴套间隙，保证结构部件的刚性符合安全要求。相比传统的吊装方式，这种永磁吊具不需要在工件上焊接吊耳、不需要穿绑钢丝绳，单人即可完成吸附、起吊、卸荷的全流程操作，对于小批量多频次的钢材转运作业，能大幅降低作业人员的劳动强度，提升工位间的物料周转效率，同时不会像电磁吊具那样受供电波动、线路故障的影响，作业稳定性更高，也不会像钢丝绳捆绑那样容易刮伤工件表面，适合表面质量要求较高的成品钢件吊运。在三维建模过程中，这款模型完整还原了内部磁路的转动配合关系、手柄与安全锁的联动逻辑、吊环的铰接活动间隙，所有连接螺栓的位置、外壳的焊接坡口细节都按照实际加工工艺做了还原，可直接用于吊具的结构受力仿真、作业场景的工位布局模拟，也能作为起重工具类产品的设计参考模板，帮助设计人员快速完成同类型不同载荷等级吊具的改型设计，减少重复建模的工作量。
