工业起重作业手持无线遥控操作终端

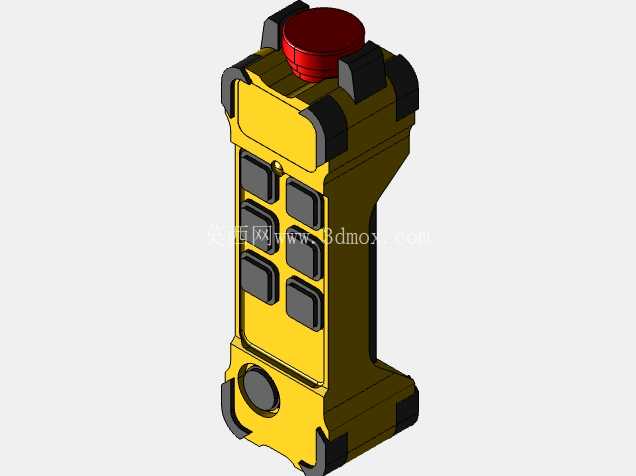

在车间重型工件吊装、港口货柜装卸、厂区物料跨区转运这类需要频繁调整起重设备动作的作业场景里，操作人员往往需要和吊载物保持安全距离，同时还要精准控制起升、下降、左右横移、前后走行这些动作，传统的有线操控台受线缆长度限制，操作人员要么被固定在操作位无法灵活观察吊载周边环境，要么需要额外配备指挥人员配合，沟通成本高还容易出现信号误判引发安全隐患，这类手持遥控终端就是为解决这类现场痛点设计的。从结构设计来看，整个壳体采用带包角的抗冲击结构，边角位置的黑色缓冲护角突出于壳体主平面，当设备意外从操作人员手中脱落、或是作业过程中被周边构件剐蹭时，护角会先接触受力，避免壳体主结构直接受冲击开裂，同时壳体表面做了防滑的肌理处理，即便操作人员佩戴劳保手套、手上沾有少量油污或切削液，也能稳定握持不会打滑。顶部的红色急停按钮采用大直径凸出于壳体顶面的设计，操作人员不需要低头目视确认，仅凭手部触感就能快速定位到急停位置，遇到吊载偏移、机构卡滞这类突发状况时可以第一时间拍下切断设备动力，符合工业安全设计的冗余要求，按钮周边做了加高的防护凸台，避免设备放置或搬运过程中误触急停导致作业中断。正面的功能按键采用分区排布，多组方形操作按键对应不同的机构动作，按键的按压行程做了适配劳保手套操作的优化，键程偏长、触发反馈清晰，不会因为手套厚度导致误触发或者触发无反馈，按键之间留足了间距，戴手套操作时不会同时按压到相邻按键引发动作误判。握持区域的造型做了贴合人手握持弧度的收腰设计，长时间手持操作不会产生明显的硌手感，底部的圆形区域是信号发射模块的安装位，内置的信号发射单元可以和起重设备上的接收模块配对，实现稳定的无线信号传输，信号覆盖范围可以满足常规厂区作业的距离需求，不会因为现场的钢结构遮挡出现频繁断连的情况。从安装和适配边界来看，这类遥控终端不需要对原有起重设备的控制回路做大规模改动，只需要将配套的接收模块接入原有设备的控制回路，完成配对调试就可以投入使用，不需要改动原有驾驶室的操作功能，两套操控系统可以独立工作互不干扰，既可以保留原有固定位操作的功能，也可以切换到无线遥控模式，适配不同作业场景的需求。壳体的密封结构做了针对性设计，可以应对车间常见的粉尘、少量飞溅的切削液或是户外作业时的零星降雨，不会因为少量液体侵入或是粉尘堆积导致内部电路故障，适合复杂的工业现场环境使用。在结构建模过程中，需要重点关注按键和壳体之间的配合间隙，既要保证按键按压顺畅无卡滞，也要控制间隙避免粉尘、液体从缝隙进入内部，同时缓冲护角和壳体的连接结构要做强度校核，保证跌落冲击时护角不会脱落，急停按钮的安装高度要符合安全规范要求，凸台高度既要避免误触，也不能遮挡急停按钮影响紧急情况下的操作。整个设备的重量控制在单手握持舒适的区间，不会因为过重导致操作人员长时间持握产生疲劳，壳体内部预留了电池仓的安装空间，采用常规工业供电电池，更换方便不需要专门的充电配套，适合长时间连续作业的场景使用。
