起重作业用重型吊钩结构设计

在各类起重吊装作业场景中，吊钩是直接承载被吊重物的核心受力构件，从车间内的机床工件转运、港口码头的货物装卸，到建筑施工现场的建材吊运、仓储物流的重型货箱移位，只要涉及到起重设备的载荷传递，都离不开吊钩作为终端执行部件的作用。这类吊钩的设计首先要满足载荷传递的可靠性，整个钩体的曲面过渡不能出现应力集中的锐角棱边，从顶部的连接直段到钩身的弧形弯曲段，再到钩尖的防脱限位结构，每一段的曲率都需要经过受力校核，避免在长期交变载荷下出现疲劳裂纹。

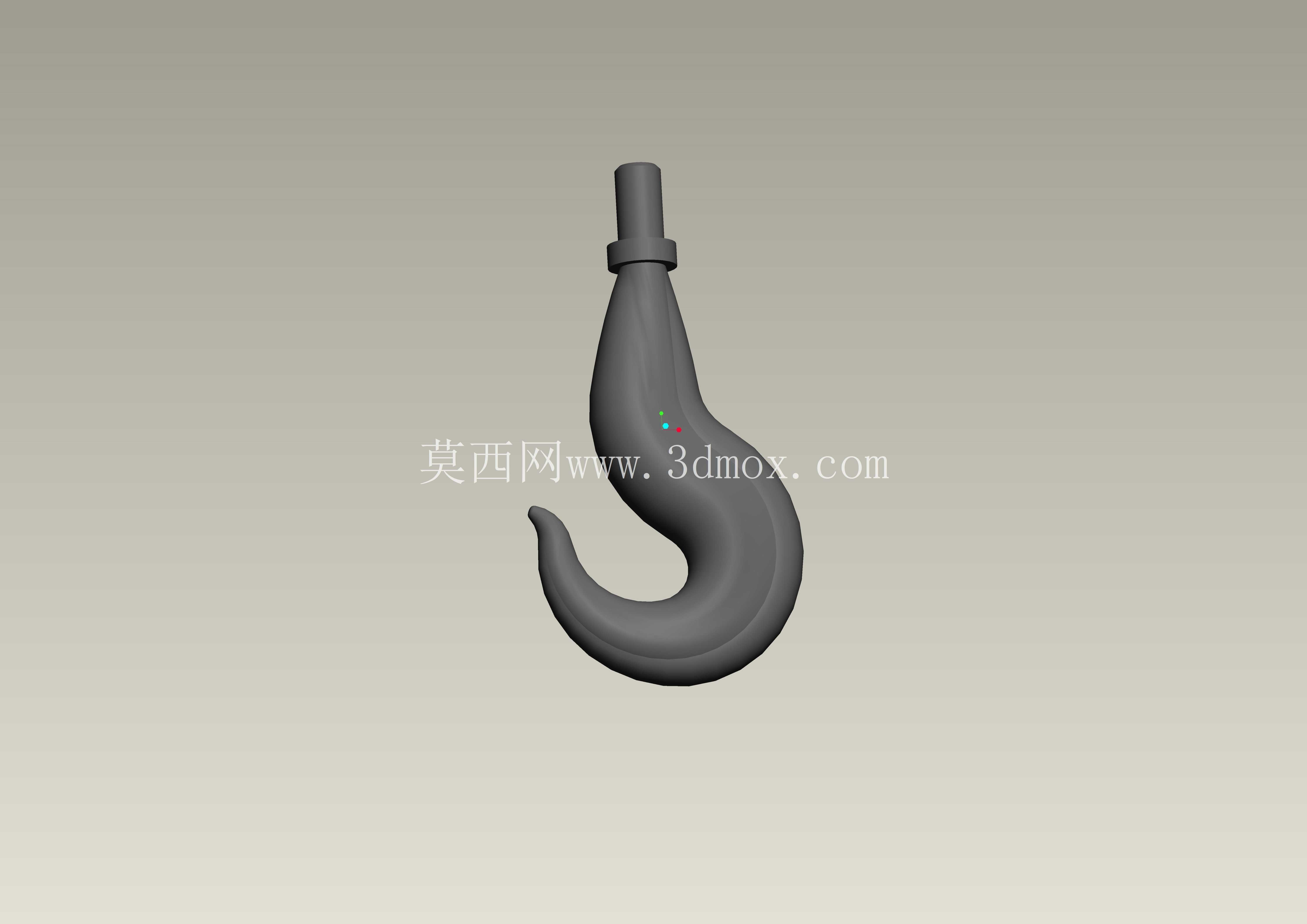

从结构设计逻辑来看，顶部的圆柱直段是和起重葫芦、钢丝绳端连接件配合的安装部位，这个部位的直径尺寸需要匹配对应规格的滑轮组、吊环或者卸扣的安装孔径，直段上设置的环形凸台是轴向限位结构，防止吊钩在起升、回转过程中从连接座内滑脱，凸台的外径要比安装配合孔大出足够的尺寸，同时凸台的过渡圆角要做圆滑处理，避免应力集中在凸台根部。钩身的弯曲段是主要的承力区域，截面采用渐变的椭圆形态，在钩身弯曲的内侧（也就是承载时受拉的一侧）适当增加截面厚度，外侧的曲率半径要保证钢丝绳或者吊索套入后不会出现过度弯折，减少吊索的磨损。钩尖部位设计有向内的小角度回弯，这个结构是为了防止吊索在吊装过程中从钩口滑出，配合额外加装的防脱卡簧，可以进一步提升吊装作业的安全性，避免重物坠落的风险。

在实际建模过程中，这类曲面形态的构件适合采用扫掠混合的方式构建主体特征，先沿着钩身的受力中心线绘制空间曲率的引导线，再在引导线的不同节点位置绘制对应截面形状，通过扫掠混合生成连续的实体，之后对所有的棱边做倒圆角处理，尤其是截面变化的过渡区域，圆角半径不能过小，否则会在热处理或者承载时出现应力开裂。设计时需要明确安装边界尺寸：顶部直段的长度要保证连接座安装后有足够的回转间隙，不会和上方的连接件发生运动干涉；钩口的开口尺寸要满足常用规格吊索、卸扣的放入需求，同时不能过大导致吊索容易脱出；整个钩体的总长度要匹配起重设备的起升高度余量，避免因为吊钩自身长度过长导致有效起升高度不足。

从实际使用的角度出发，吊钩的表面不能有裂纹、折叠、结疤等锻造缺陷，建模时的曲面连续性直接影响后续数控加工或者模锻成型的工艺性，如果曲面出现G0连续的硬边，锻造时会在该位置产生应力集中，热处理时容易出现开裂，使用过程中也会最先出现疲劳损伤。钩身的重心要和顶部连接段的轴线重合，这样在起吊重物时吊钩不会发生偏斜，保证吊重的垂直受力，减少附加弯矩对钩体的影响。另外，钩尖部位不能过于尖锐，否则不仅容易划伤吊索，在碰撞时也容易出现变形，需要做小半径的倒钝处理。

不同额定载荷的吊钩，各部分的尺寸比例有对应的工程规范，比如小吨位的手动葫芦吊钩，整体尺寸更紧凑，钩身截面相对纤细，大吨位的桥式起重机吊钩，钩身截面更厚重，顶部的连接段更长，还会配合推力轴承实现吊钩的自由回转，方便重物就位时调整角度。建模时需要考虑后续的工艺可行性，比如钩体的拔模斜度、加工余量的预留，如果是采用铸造工艺成型的吊钩，还要注意壁厚的均匀性，避免出现局部壁厚过大导致的缩孔缺陷，如果是锻造吊钩，要保证金属流线沿着钩身的受力方向分布，提升构件的整体强度。
