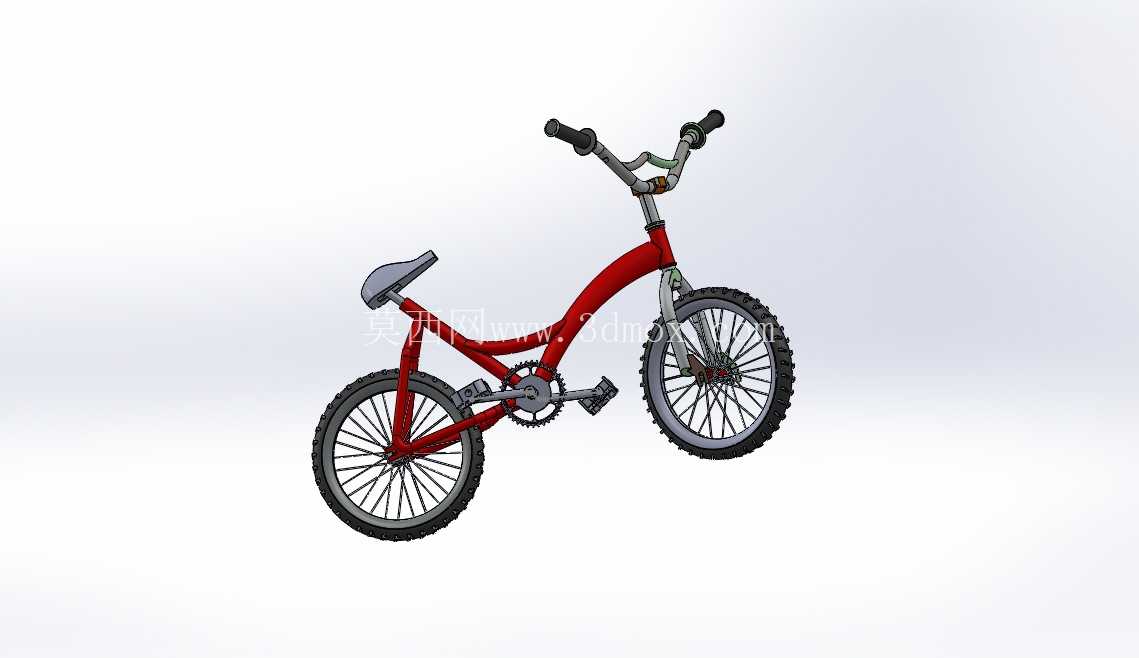

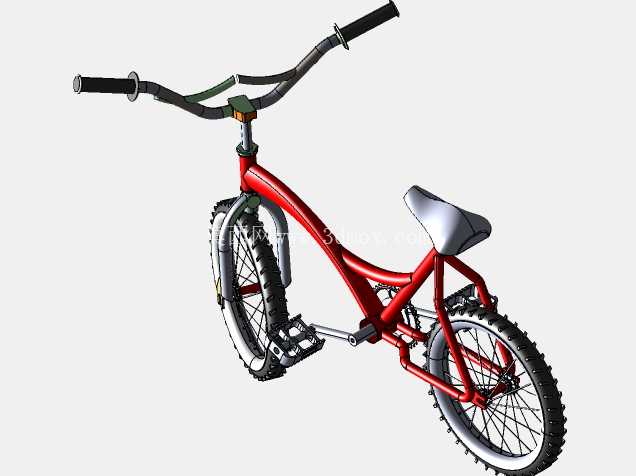

小轮径儿童代步自行车结构三维设计

这款小轮径自行车的三维结构设计，核心面向低龄儿童短途代步、休闲骑行场景，也可作为青少年特技骑行入门的基础结构参考，覆盖社区通勤、户外休闲骑行、儿童骑行技能启蒙等多个实际使用场景。从实际使用需求出发，设计阶段优先考量骑行姿态的适配性，针对100-130cm身高区间的使用者，调整了车架立管与上管的夹角，将骑行时的重心落点控制在前后轮轴向中心偏后15mm的位置，避免急刹时出现前翻风险，同时保证转向时的操控灵活性，车把转向角度限制在左右各45度，防止大角度转向导致的车身侧倾失控。

结构设计上采用经典的菱形车架布局，主车架使用等直径圆管弯折焊接的结构形式，上管、下管、立管、后下叉、后上叉的管径根据受力场景做了差异化匹配：下管作为主要承重部件，承受骑行时的垂直载荷与路面冲击，选用壁厚2mm的管材，后下叉负责传递轮组的驱动力与制动力，在靠近花鼓的位置做了局部加厚处理，避免长期受力出现焊缝开裂。整车的安装边界经过反复校核，轮组采用12寸小直径轮胎，轮胎断面宽度57mm，整车轴距控制在780mm，车把最大宽度520mm，整车总长度不超过950mm，能够适配常规家用电梯、楼道的通行宽度，也可放入普通家用轿车的后备箱，满足短途携带的使用需求。

传动系统采用单速结构，没有设置变速组件，降低低龄使用者的操作门槛，牙盘与飞轮的传动比设定为2.4:1，既保证起步时的踩踏力度轻盈，也能将最高骑行速度控制在12km/h以内，符合儿童骑行的安全速度区间。曲柄长度设定为102mm，匹配儿童的腿长范围，避免踩踏时膝关节过度弯曲造成的运动损伤。脚踏表面设置了防滑凸起结构，边缘做了R3的圆角处理，防止剐蹭造成磕碰伤害。

轮组部分采用辐条式结构，前后轮各配置28根等径辐条，通过交叉编法保证轮组的径向与侧向强度，能够承受最大60kg的垂直载荷，适配儿童的体重范围。车圈采用铝合金材质的等截面圈型，搭配橡胶充气轮胎，轮胎表面设置了块状防滑花纹，在柏油路、小区砖路、轻度非铺装路面都能提供足够的抓地力。前后轮均采用轴销快拆结构？不，考虑到儿童使用的安全性，轮组固定采用防松螺母加防脱垫片的结构，避免骑行过程中轮组松脱，同时也方便后期维护时的拆装。

操控组件部分，车把采用小燕把造型，抬升高度60mm，让骑行时的上半身姿态保持直立，减少腰部与手腕的受力，握把采用软质橡胶材质，直径22mm，适配儿童的手掌大小，握把两端设置了防护堵头，防止摔倒时金属管端造成刺伤。车座采用窄型软垫设计，座面宽度120mm，长度180mm，表面做了防滑纹理处理，座管直径25.4mm，可调节高度范围为150mm，能够适配不同身高使用者的座高需求，座管固定采用快拆夹结构，调节时不需要额外工具，方便家长根据孩子的成长情况快速调整。

制动系统采用钳形刹结构，前后刹分别通过车把上的刹把控制，刹把的握距做了缩小处理，适配儿童较小的手型，只需要较小的握力就能达到足够的制动力，制动时的减速曲线做了线性化处理，避免急刹导致车轮抱死侧滑。整车所有外露的金属边缘都做了倒角钝化处理，焊缝位置打磨平整，没有尖锐凸起，所有紧固件都采用内六角结构，外表面加装塑料防护盖，避免衣物勾挂或者磕碰划伤。

建模过程中对所有运动部件做了干涉检查，转向时前轮与车架、前叉之间预留了8mm的安全间隙，踩踏时曲柄、链条与后下叉之间预留了5mm的间隙，避免运动过程中出现部件摩擦卡滞。所有配合面的公差都按照通用机械加工的精度要求设定，轴孔配合采用H7/h6的间隙配合，焊接位置预留了1mm的焊接收缩余量，保证实际生产加工时的尺寸精度。整车的重心高度控制在380mm，静止状态下的侧倾稳定角达到35度，停车时搭配单侧脚撑，脚撑展开时的支撑角度为22度，能够在平整路面稳定支撑车身，不会轻易倾倒。
