带双螺栓紧固结构的密封铁盒结构设计

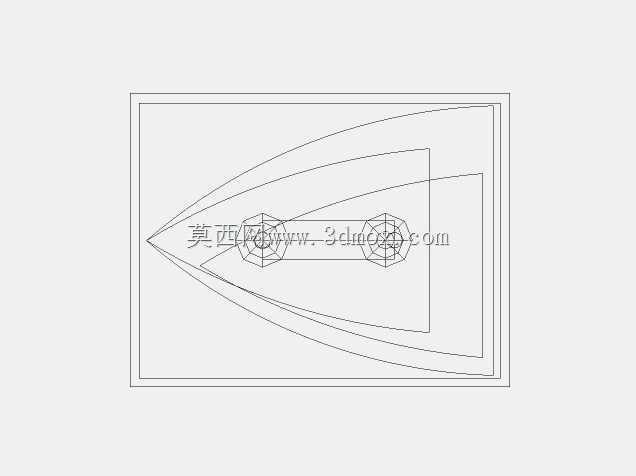

　　从结构设计逻辑来看，盒体采用了带锥度的圆台形主体设计，底部直径大于顶部直径，一方面是为了匹配下方圆形安装基座的贴合面，增大接触面积提升安装稳定性，另一方面锥度结构可以让落在盒体表面的灰尘、冷凝水自然顺着斜面滑落，减少积灰积液对盒体表面的腐蚀，相比直筒型盒体更适合潮湿、多粉尘的工业现场环境。顶部的两个紧固螺栓采用了外六角头设计，匹配常规的开口扳手、套筒工具即可完成拆装，不需要特殊工装，现场维护的时候可以快速完成盒体的拆卸与复位，两个螺栓呈对称分布在盒体顶部的连接梁两端，连接梁采用了矩形截面的实心结构，拧紧螺栓的时候可以将压紧力均匀传递到整个盒体的贴合面，避免单点压紧导致的盒体倾斜、密封面贴合不严的问题。这款铁盒结构主要应用在工业仪表管路、小型阀组集成的现场安装场景中，作为小型阀块、接线端子或者精密调节组件的防护外壳使用，在化工车间的仪表气源分配点、小型液压试验台的阀组安装位都能见到这类结构的实际应用，核心作用是隔绝现场的粉尘、溅射水渍以及意外磕碰对内部阀件、接线端子的损伤，同时通过顶部的紧固结构实现盒体与安装基座的刚性连接，避免设备运行过程中的振动导致盒体移位、密封失效。

　　在安装边界的设计上，盒体底部的贴合面做了一圈浅止口结构，安装时可以直接卡在安装基座的凸台上，不需要额外做定位调整就能保证盒体与基座的同轴度，止口的配合间隙控制在0.1mm到0.2mm之间，既可以保证安装时的顺畅对位，又能避免间隙过大导致的杂物从贴合面缝隙进入盒体内部。两个螺栓的中心距根据盒体顶部的尺寸做了匹配设计，螺栓的有效旋合长度预留了足够的余量，即使在基座表面存在0.5mm以内的平面度误差，也能通过螺栓的拧紧行程补偿误差，保证盒体压紧到位。从功能特性来看，这款铁盒的壁厚采用了均匀等厚设计，整体冲压成型的工艺性较好，不需要额外的焊接工序就能完成主体加工，生产效率高且整体结构强度均匀，不会出现焊接位置的应力集中问题。

　　盒体内部预留了足够的安装空间，可以容纳常规的小型针阀、接线端子排或者小型信号处理模块，内部没有多余的加强筋结构，避免干涉内部组件的安装布线，同时内壁做了钝化处理，减少长期使用过程中的锈蚀掉屑问题，避免碎屑掉入内部阀件导致的卡滞故障。在实际选型使用的时候，需要注意这款铁盒的安装孔位与下方基座的匹配性，两个紧固螺栓的规格采用了常规的公制粗牙螺纹，现场如果出现螺栓损坏可以直接用同规格的标准件替换，不需要定制特殊紧固件。顶部连接梁的高度做了限位设计，拧紧螺栓的时候不会因为过度拧紧导致连接梁变形，螺栓头下方预留了平垫的安装位置，可以分散螺栓头对连接梁表面的压紧应力，避免长期压紧后出现压痕导致的拆卸困难。

　　这类铁盒结构虽然属于小型的五金配套件，但在工业现场的阀组、仪表安装点位的防护中作用关键，设计时充分考虑了现场维护的便利性、安装对位的便捷性以及长期使用的可靠性，没有多余的冗余结构，所有结构特征都服务于实际安装使用的需求，不管是作为三维建模练习的典型五金结构案例，还是作为实际阀组配套防护件的设计参考，都具备较好的实用价值，建模过程中可以重点关注对称结构的建模逻辑、止口配合的尺寸设计以及紧固件与主体结构的装配关系，理解工业配套件设计中工艺性、维护性优先的设计思路。
