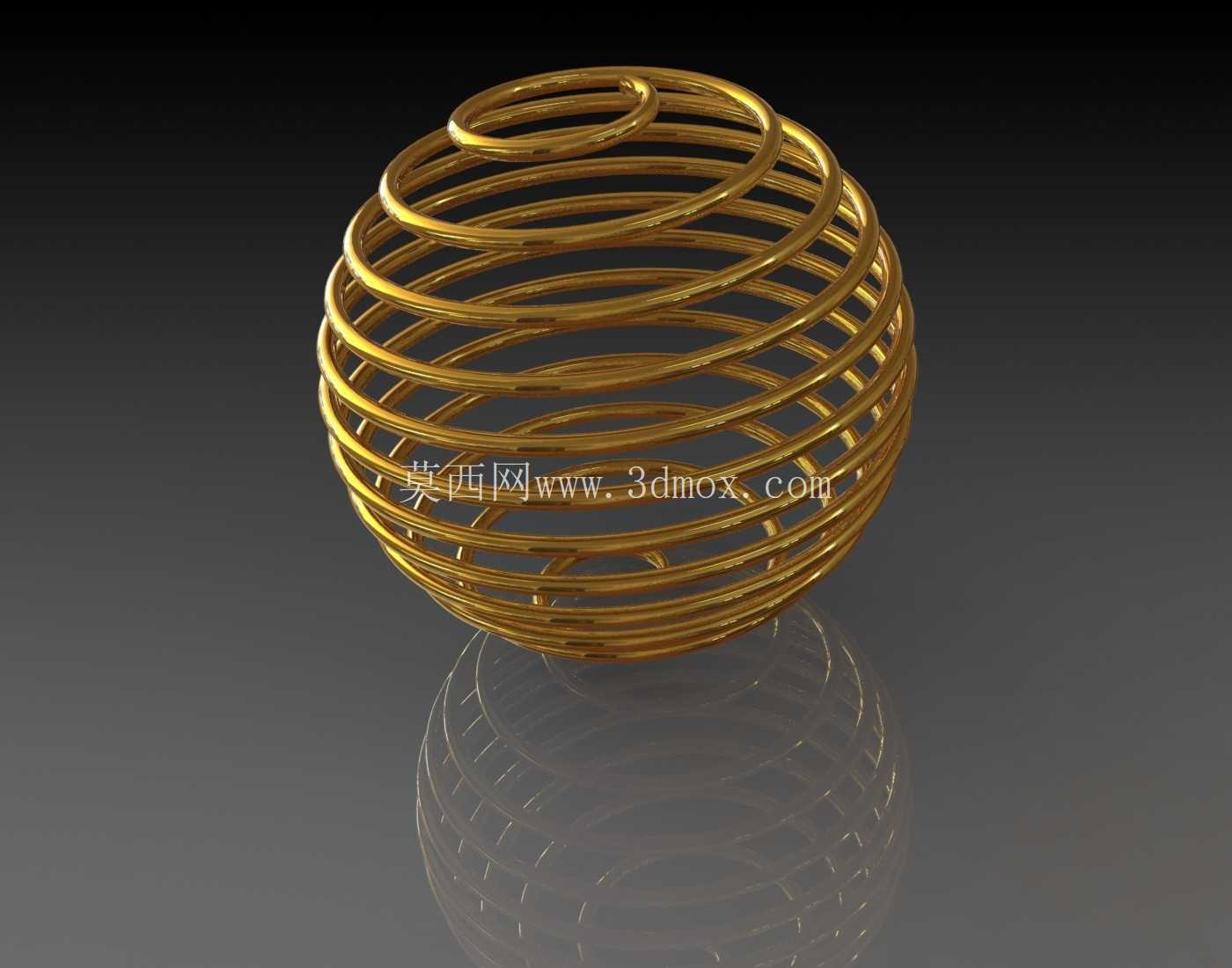

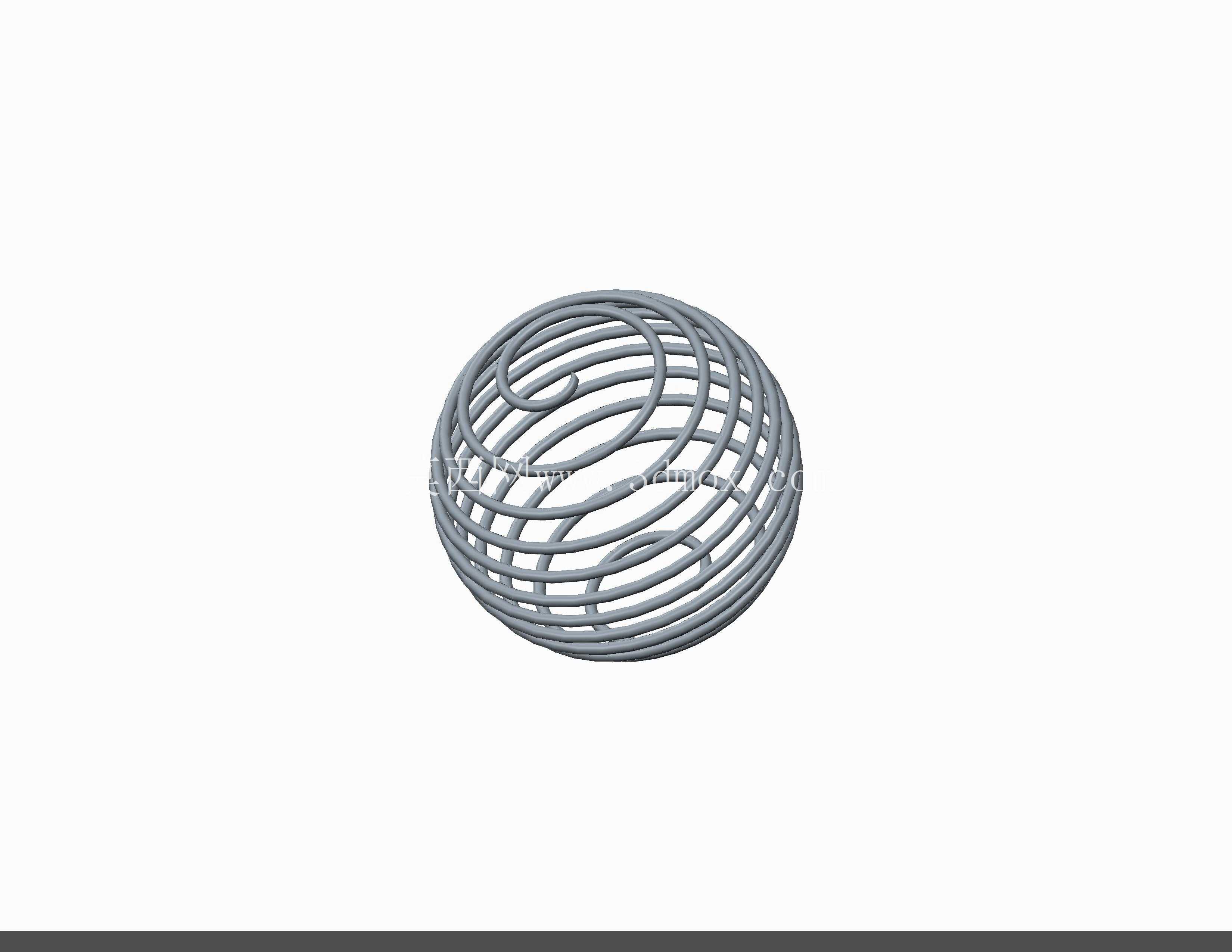

Creo参数化设计球形螺旋弹簧结构

这类球形螺旋弹簧属于异形弹性元件范畴，和常规圆柱螺旋弹簧的线性受力特性不同，其球形轮廓能实现多方向等刚度的弹性缓冲，在空间受限、需要多维度吸能的工况下有不可替代的作用。从实际应用场景来看，这类构件常出现在精密仪器的隔振支座、小型自动化设备的多向缓冲限位结构、特殊阀门的自适应密封抵紧组件中，部分需要三维等刚度支撑的便携设备抗摔结构里，也会采用这类球形弹簧作为核心缓冲单元，避免传统圆柱弹簧只能单方向受力、侧向易失稳弯折的问题。

设计这类球形螺旋结构时，首先要明确受力边界：常规圆柱弹簧的螺旋线是沿圆柱母线方向等距排布，而球形弹簧的螺旋导程需要随球体截面直径变化做动态调整，从球体两极到赤道位置，螺旋圈的曲率半径逐步增大再逐步收窄，每一圈簧丝的弯曲应力都要做均匀化处理，避免赤道位置圈径过大导致应力集中，或是两极位置圈距过小出现并圈碰磨的问题。建模过程中需要先构建基准球体作为轮廓约束，以球心为原点建立三维坐标系，采用变螺距螺旋线扫描路径，簧丝截面沿路径扫描时要保持法向垂直于螺旋线切线方向，避免出现簧丝截面扭转导致的实际受力截面偏差。

从安装边界来看，这类球形弹簧的两端固定点通常设置在球体两极的位置，两极位置的簧丝末端需要做平直段收边处理，平直段长度根据安装座的固定孔深度确定，通常预留2-3倍簧丝直径的长度作为安装固定位，防止工作过程中弹簧从安装座脱出。整体外形尺寸可以根据实际安装空间做参数化调整，簧丝直径的选取直接决定整体承载能力，当用于精密仪器隔振时，簧丝直径通常取0.5-2mm，整体球径控制在10-50mm区间，保证受力后变形量在设备允许的晃动范围内；如果用于工业设备的重载缓冲场景，簧丝直径可提升至3-8mm，球径对应放大到80-200mm，此时需要校核每一圈簧丝的剪切应力，确保最大载荷下簧丝应力不超过材料的许用切应力。

功能特性层面，这类球形弹簧的优势在于全方向受力一致性，无论载荷来自轴向、径向还是斜向，其变形量和反馈弹力的线性度都优于同参数的圆柱弹簧组合结构，同时球形轮廓没有尖锐的受力拐点，在压缩过程中不会出现普通弹簧侧弯后圈与圈之间的卡滞问题。设计时还要考虑工作行程限制，最大压缩量不能超过球体自由高度的35%，否则相邻簧圈会出现接触摩擦，长期工作会导致簧丝表面磨损，降低构件的疲劳寿命。如果用于有腐蚀环境的工况，簧丝材料可以选用304不锈钢或者锡青铜，普通室内工况则采用碳素弹簧钢即可，表面做喷丸处理还能进一步提升抗疲劳性能。

实际建模过程中需要注意螺旋线的闭合逻辑，从球体一极出发的螺旋线要平滑过渡到另一极，不能出现路径断点或者曲率突变，否则扫描生成的簧丝会出现棱边或者截面变形，直接影响后续的有限元应力分析结果。完成基础建模后还需要做干涉检查，确认自由状态下相邻簧圈之间的间隙均匀，最小间隙不小于簧丝直径的10%，避免工作过程中出现圈间碰磨。对于需要做动态仿真的场景，还要给模型赋予对应材料的密度、弹性模量、泊松比参数，模拟不同方向载荷下的变形曲线，验证刚度是否匹配实际工况需求，避免选型不当导致缓冲不足或是刚度过大起不到隔振作用。
