带活塞连杆的滑块曲柄传动组件

这套传动组件是往复式动力转换场景里的核心执行单元，日常在小型内燃动力设备、往复式泵送设备、冲压执行机构里都能见到同结构的应用，核心作用是把曲轴端的圆周旋转运动，通过连杆的铰接传动，转化为滑块端的直线往复运动，反过来也能承接滑块端的直线推力，驱动曲轴输出旋转扭矩，是动力传递路径里实现运动形式转换的关键结构。

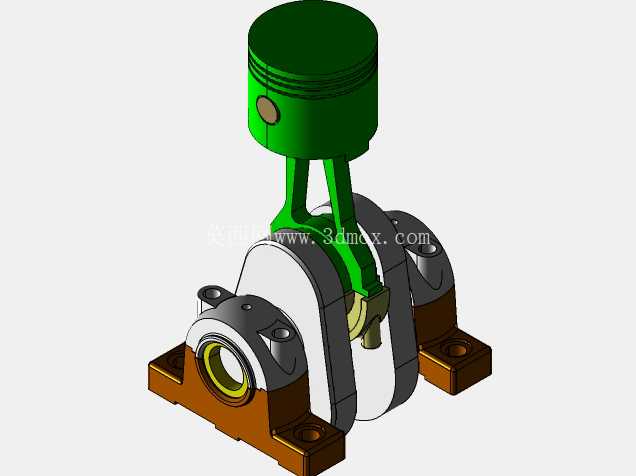

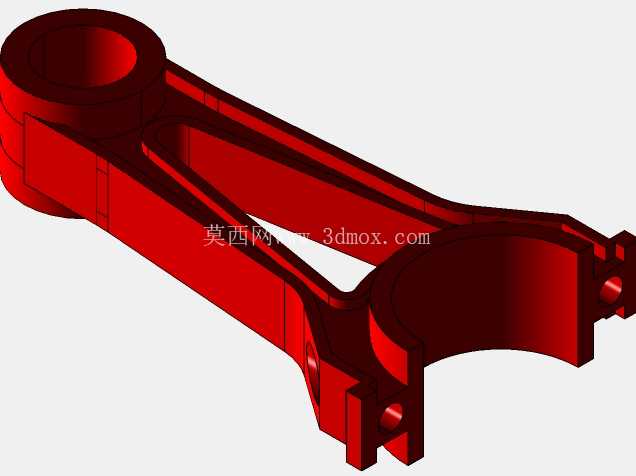

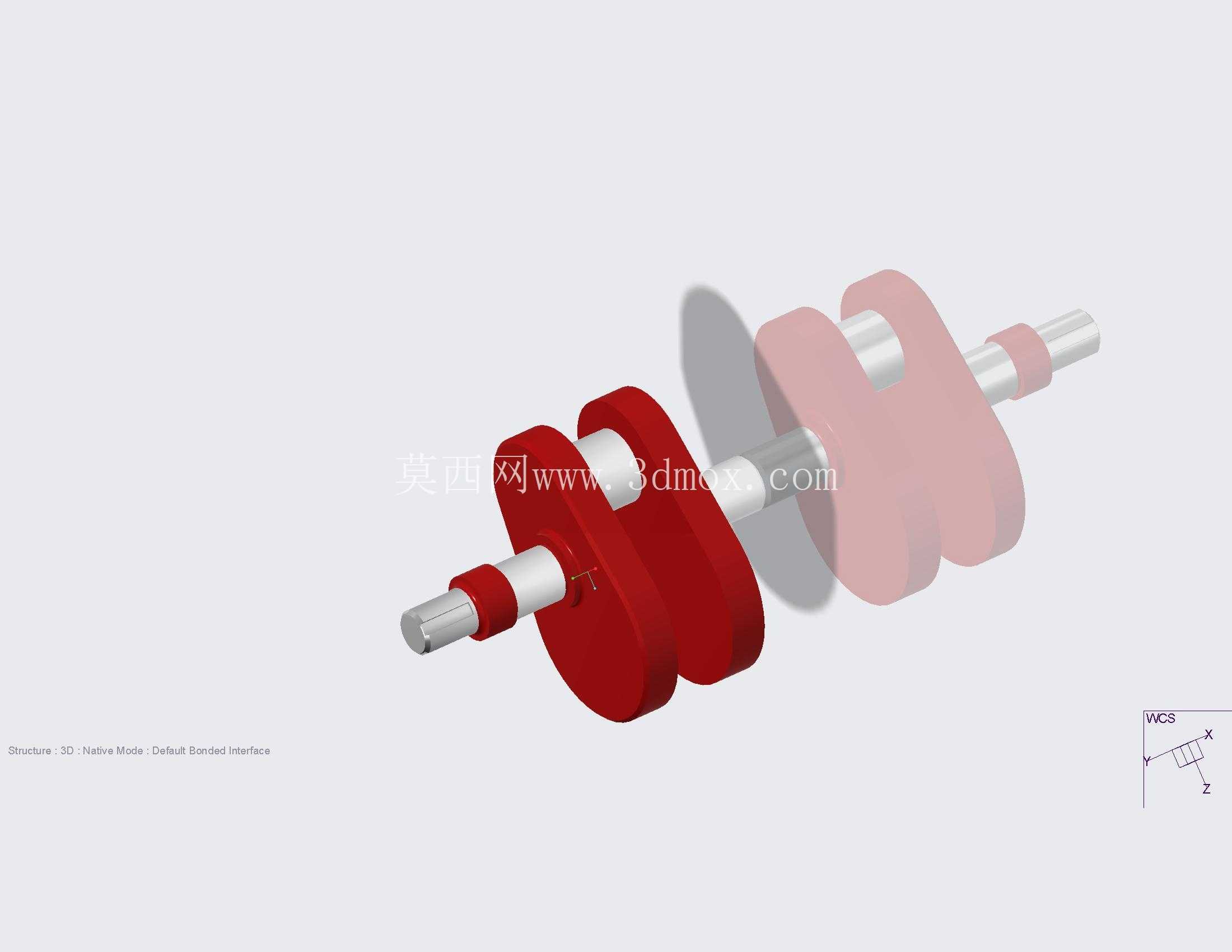

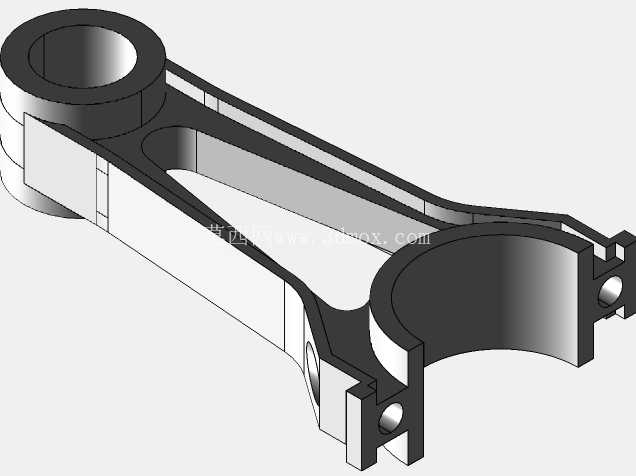

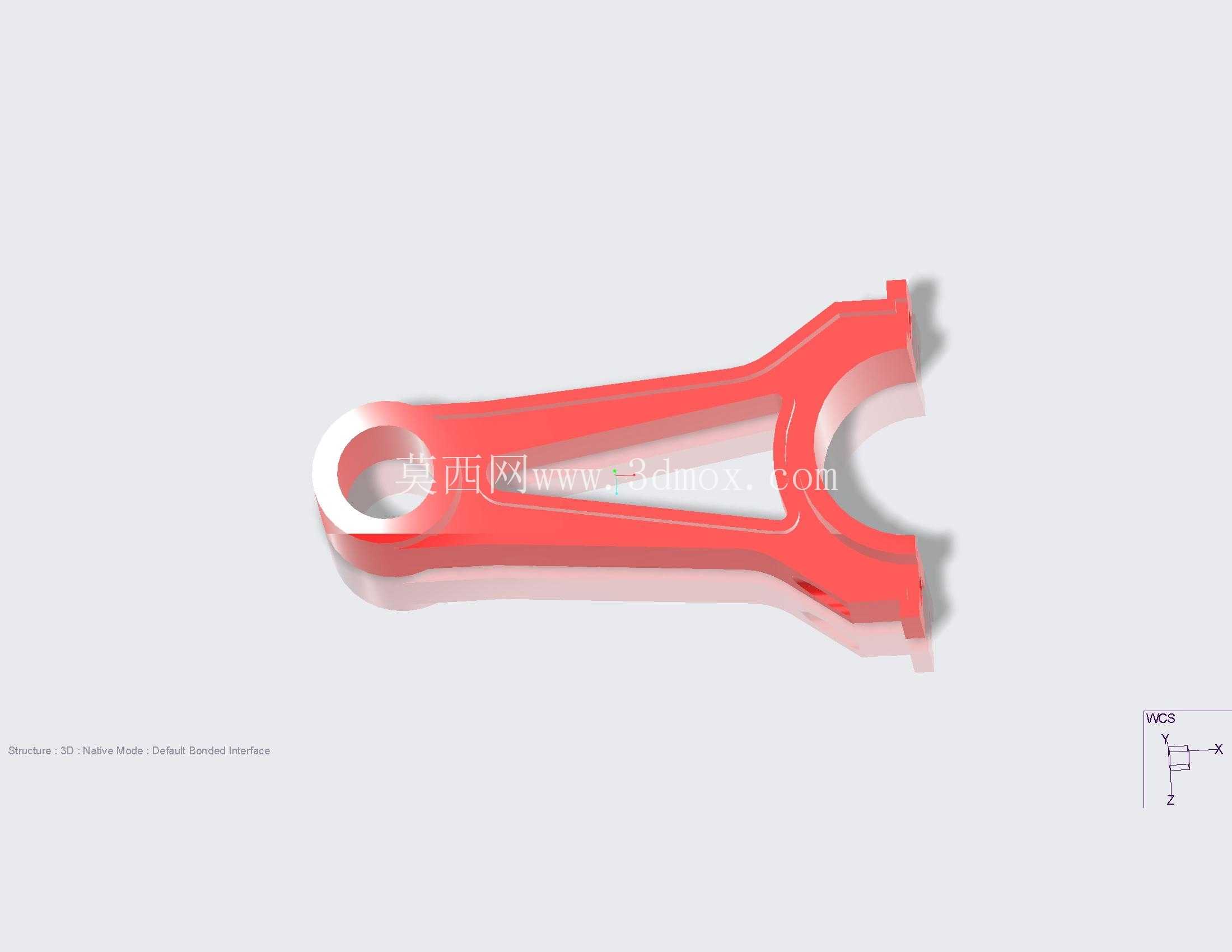

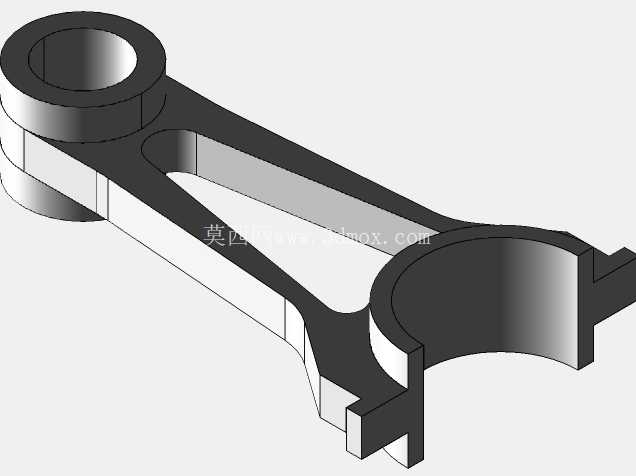

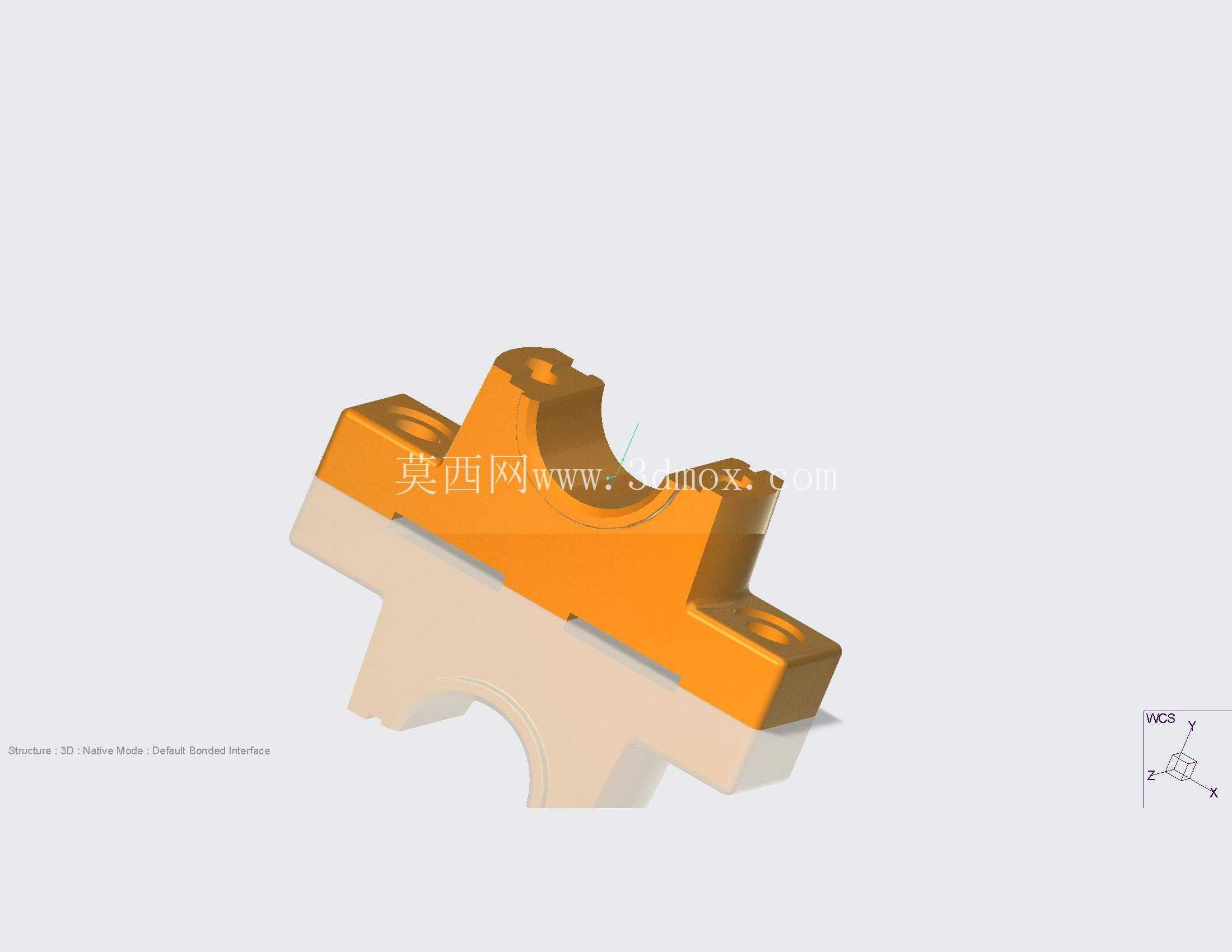

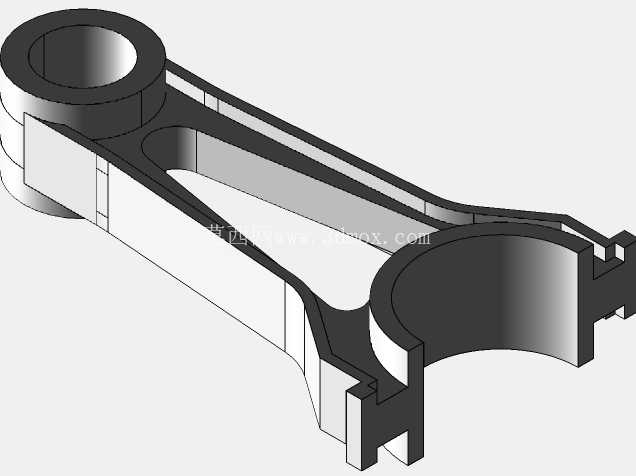

从结构设计逻辑来看，整个组件的受力路径做了明确的分层传递：曲轴端的环形铰接孔做了加厚的环形凸台设计，这个位置是整个组件承受交变扭矩的核心区域，工作过程中会持续承受连杆摆动带来的径向挤压力和周期性的疲劳载荷，加厚的凸台结构既能提升铰接位置的结构刚度，避免长期交变载荷下出现孔位变形、铰接间隙超差的问题，也能给配套的轴瓦、铰接销轴预留足够的安装定位空间，保证铰接转动的同轴度。连杆主体采用了镂空的工字形截面设计，这种截面形式在保证纵向抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，既降低了组件整体的往复运动惯量，减少高速运转过程中的惯性冲击，也能控制组件整体重量，降低动力传递过程中的无用功损耗。

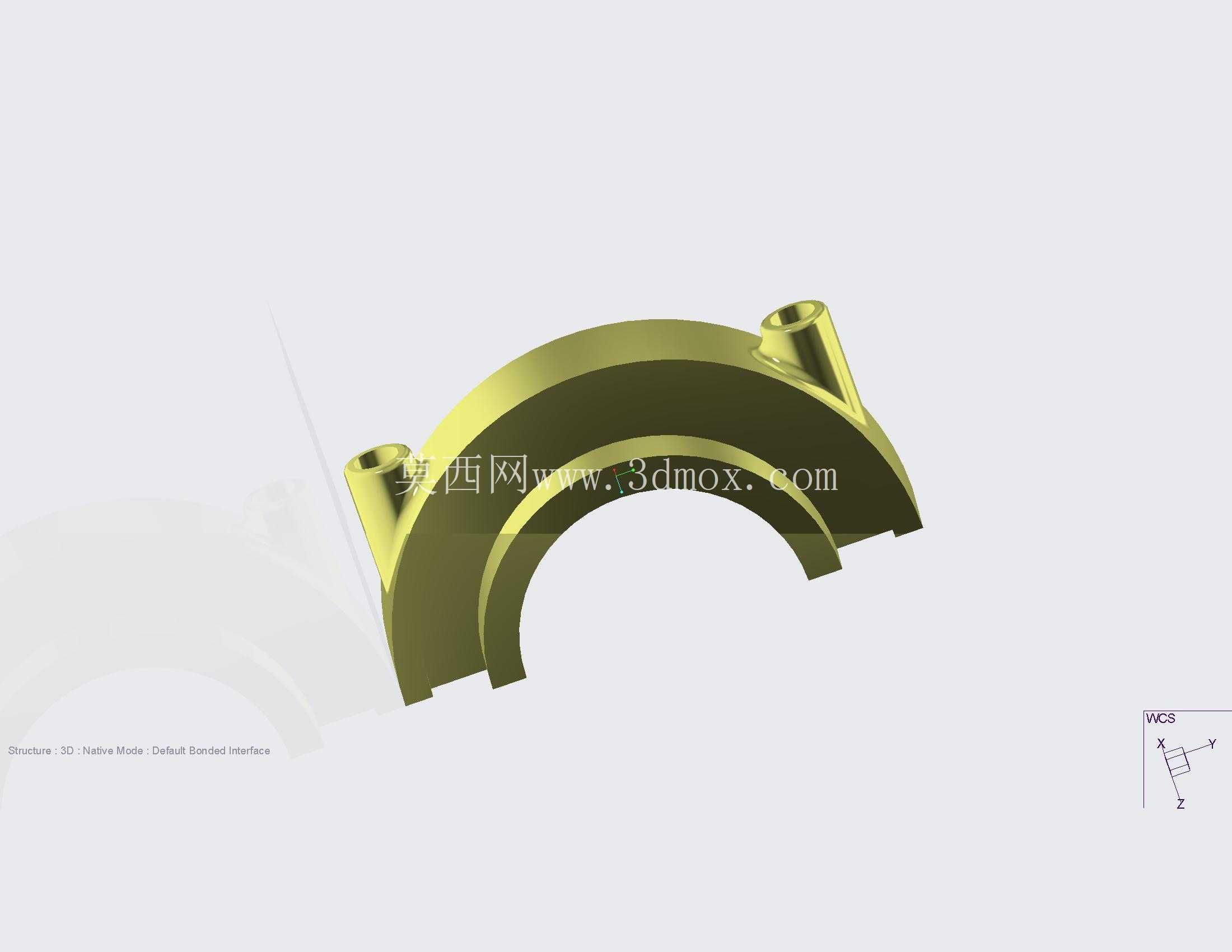

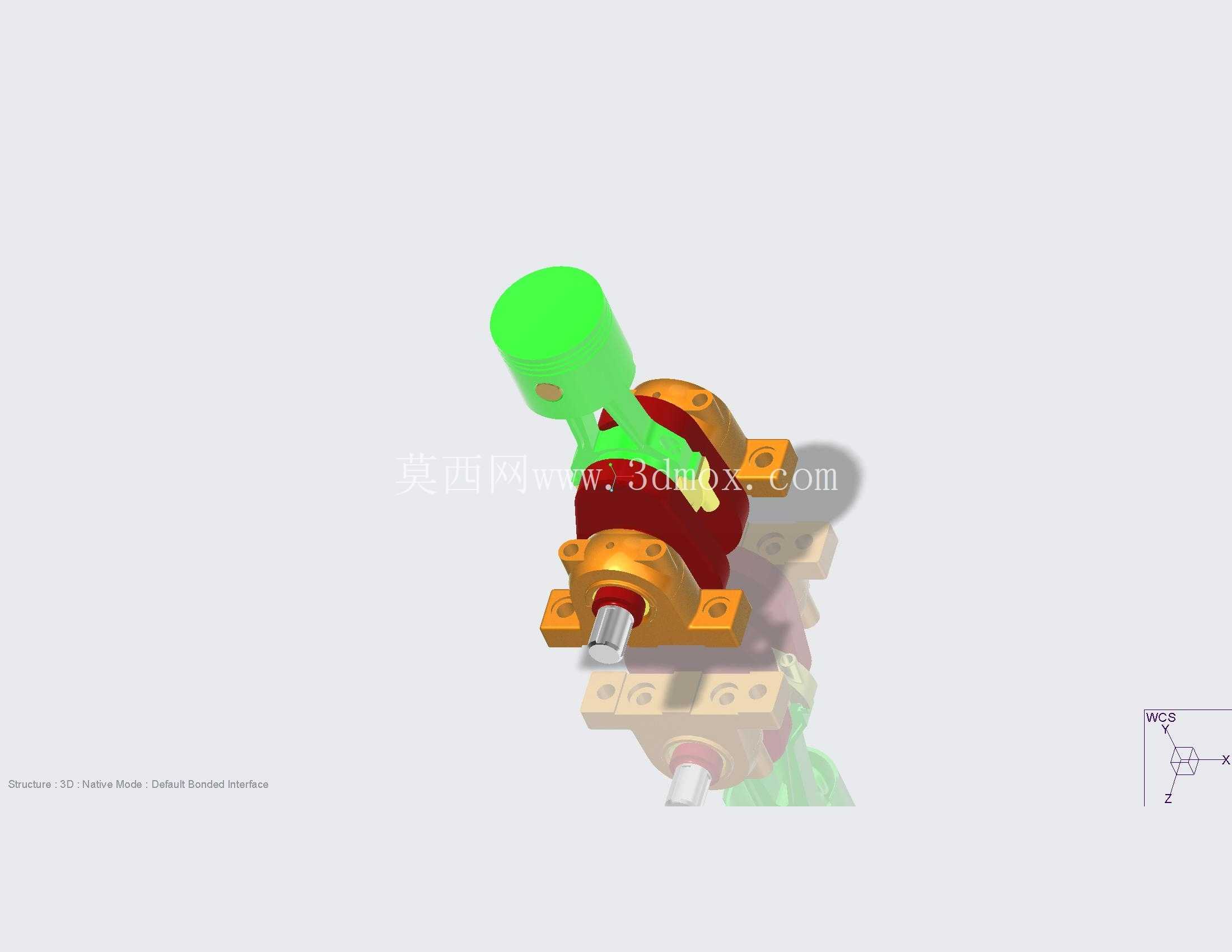

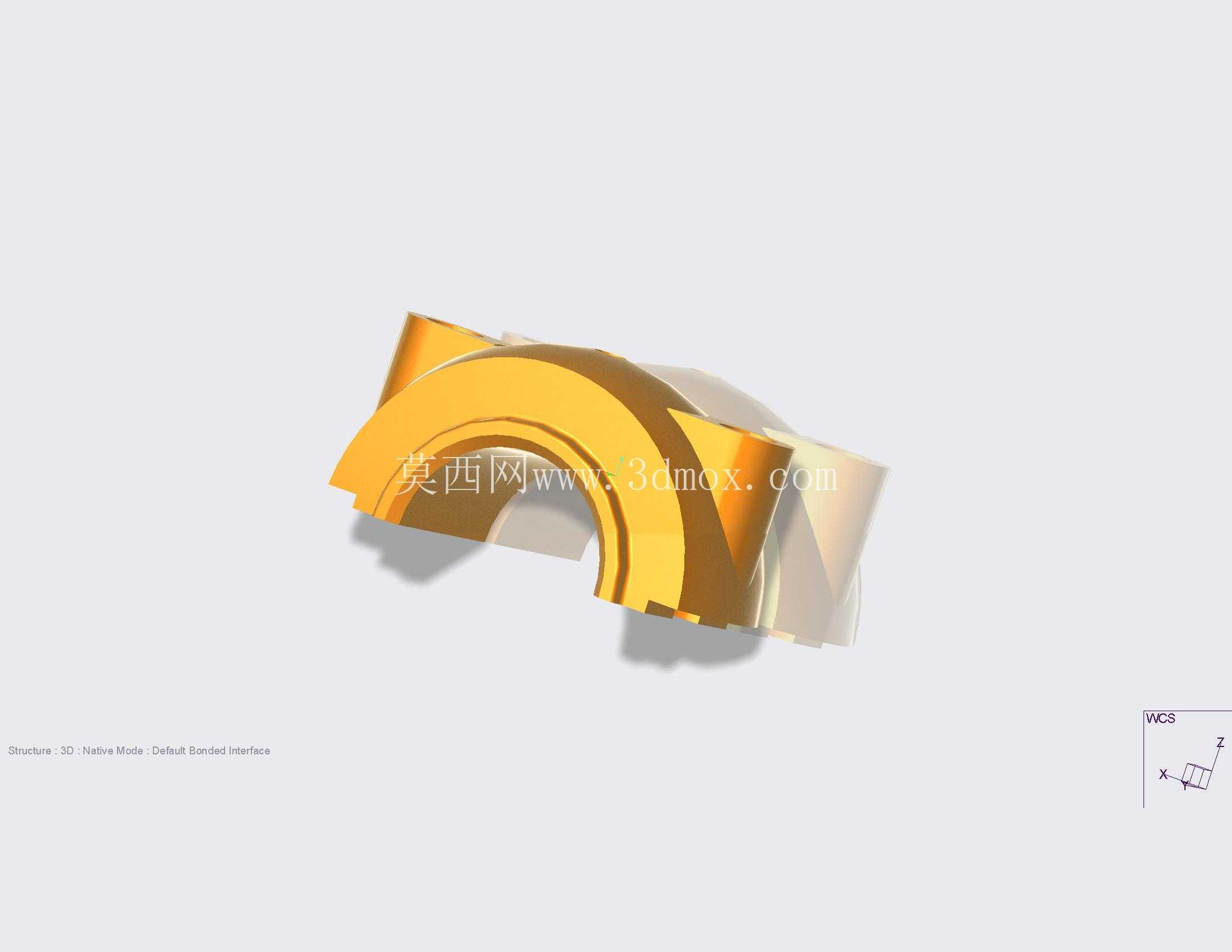

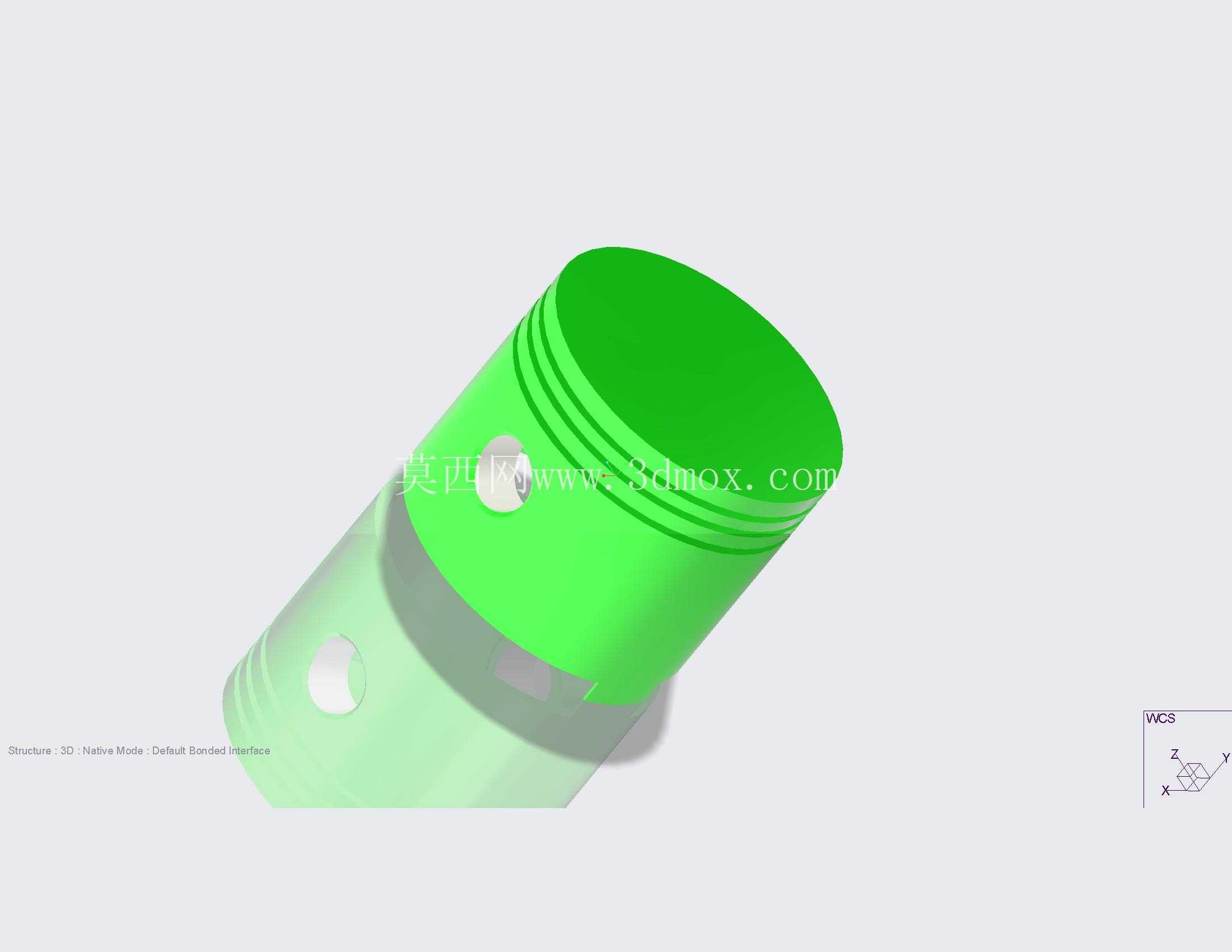

滑块端的半环形对接结构是和活塞组件配合的安装位，采用剖分式对接的设计逻辑，安装时可以先把活塞端的铰接销轴放置到位，再通过紧固件把半环结构锁紧，这种设计相比整体式的铰接孔，大幅降低了装配难度，也能在铰接位置出现磨损后，通过调整锁紧间隙来补偿磨损量，延长整套组件的维护周期。两个铰接孔的中心距是整套机构的核心设计参数，这个尺寸直接决定了滑块的往复行程长度，设计时需要匹配动力端的曲轴回转半径，以及执行端的滑块运动行程要求，一旦中心距出现加工偏差，会直接导致滑块行程超差，甚至出现运动干涉、卡死的问题。

在实际安装适配过程中，曲轴端的铰接孔需要和曲轴的曲柄销轴保持H7/f6的间隙配合精度，配合面需要做相应的表面硬化处理，因为这个位置在运转过程中会持续承受高频的相对转动摩擦，表面硬度不足会快速出现磨损，导致传动间隙变大、运转噪音升高，甚至出现冲击断裂的风险。连杆主体的两个铰接孔平行度需要控制在0.02mm以内，否则会在运转过程中出现别劲的问题，额外增加传动阻力，加剧铰接位置的偏磨。滑块端的对接面需要和活塞的安装端面保持足够的平面度，锁紧后要保证铰接孔的圆度不出现超差，避免销轴转动卡滞。

从实际应用的适配场景来看，这套结构可以直接适配小型单缸动力设备的动力输出端，也可以经过尺寸缩放后用在小型往复泵、台式冲压设备的执行机构上，设计时预留的安装边界可以兼容常规的铰接销轴、轴瓦等标准件，不需要额外定制特殊规格的连接件。在运动仿真过程中，需要重点验证连杆在上下止点位置的受力状态，确认组件在最大推力工况下的变形量在允许范围内，同时要校核滑块运动到极限位置时，连杆和周边固定结构不会出现运动干涉，尤其是高速运转场景下，还要考虑连杆的动平衡调校，避免因为质心偏移带来额外的振动。

整个组件的外形轮廓没有多余的突出结构，所有的棱边都做了相应的倒圆角处理，既避免了应力集中导致的断裂风险，也能减少装配过程中尖锐棱边带来的操作安全隐患。镂空区域的过渡位置都做了圆弧过渡，避免截面突变带来的应力集中问题，提升组件的抗疲劳寿命，能够长期承受周期性的交变载荷，适配长时间连续运转的工作场景。
