手动三爪式轴承内孔拔取拆卸工具

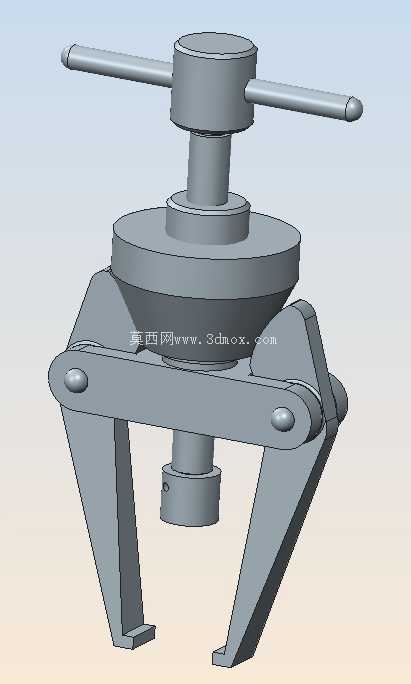

　　顶部的横向操作杆采用贯穿式设计，与中心螺杆的顶部圆柱段过盈装配，操作时可根据所需扭矩大小调整握持位置，需要大扭矩预紧时握持杆体两端增大力臂，微调时握持靠近中心的位置即可，杆体两端做了圆弧收头处理，避免操作时剐蹭操作人员手部。中心传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向载荷，长时间承受拔取拉力也不会出现滑牙、变形问题，螺杆下端与爪架连接的位置做了台阶式定位，旋转螺杆时不会带动下方爪架同步转动，保证三爪始终稳定勾住待拆卸零件的内端面。这款手动三爪式拔取工具，是机械维修、设备维保场景中针对过盈配合内嵌零件拆卸的专用工装，日常在车间设备检修、电机维保、传动组件拆解作业中使用频率极高，主要用于拆卸嵌装在基座孔内的轴承、衬套、密封座圈等无法从外侧夹持的零件，避免传统敲击拆卸对零件配合面、安装基座造成的损伤。从结构设计来看，整体采用纯机械螺旋传动结构，没有额外的液压、气动辅助组件，完全依靠手动操作即可完成作业，适合无动力源的野外检修、狭小空间内的拆解作业。

　　三爪的铰接结构是整个工具的设计核心，每只卡爪都通过两个铰接点分别与上压盘、下爪臂连接，当中心螺杆向上提拉时，上压盘沿螺杆轴向向上移动，带动铰接的卡爪同步向外扩张，让卡爪下端的勾头牢牢抵住待拆卸零件的内端面，随着螺杆持续旋进，拉力均匀作用在三个卡爪上，将零件从安装孔内平稳拔出。卡爪的勾头做了加厚处理，接触端面铣有防滑纹路，避免拔取过程中出现打滑脱钩的问题，爪臂的截面采用矩形结构，相比板状结构抗弯强度提升40%以上，承受大拉力时不会出现爪臂弯曲变形的情况。上压盘的下表面做了锥形过渡面，与中心螺杆的轴肩贴合，旋转螺杆时接触面为环形线接触，摩擦阻力更小，操作时更加省力。

　　从安装边界与尺寸适配来看，这款工具的三爪扩张范围可覆盖常见的20mm到120mm内径的内嵌零件拆卸，整体收拢后的最大外径小于待拆卸零件的安装孔内径，可直接伸入孔内完成卡爪定位，不需要额外扩大安装孔或者破坏周边结构。中心螺杆的有效行程为80mm，可满足绝大多数常规厚度衬套、轴承的拔取行程需求，不需要中途二次调整卡爪位置。操作时只需要先将三爪收拢伸入待拆卸零件的内孔，旋转顶部操作杆让中心螺杆略微顶紧安装基座的中心定位面，继续旋转螺杆时三爪会自动向外撑开勾住零件下端面，持续施加扭矩即可平稳将零件拔出，整个过程中拉力始终沿螺杆轴向均匀分布，不会出现偏载导致的零件卡滞、配合面拉伤问题。

　　相比常见的外拉式拉马，这款内孔拔取工具专门针对内嵌式零件设计，解决了外拉拉马无法夹持内装零件的痛点，在泵体维修、电机轴承更换、模具导套拆卸等场景中，能大幅降低拆卸作业的劳动强度，同时保护零件和安装基座的配合精度，避免暴力拆卸导致的零件报废、基座损伤问题。整个工具的所有铰接点都采用销轴铆接结构，销轴两端做了铆边处理，使用过程中不会出现销轴脱落、结构散架的问题，日常维护只需要定期在螺纹副、铰接点涂抹少量润滑脂，即可保证操作顺畅，延长工具使用寿命。
