传感器外壳压铸成型模具结构设计

　　这套模具针对工业类传感器金属外壳的压铸成型需求开发，核心适配锌合金或铝合金材质的薄壁壳体类零件量产场景，这类传感器外壳广泛应用在工业自动化检测、车载传感模块、工业设备状态监测等场景，需要兼顾壳体的结构强度、电磁屏蔽性能与装配尺寸精度，压铸成型的工艺路径刚好能满足这类薄壁复杂结构件的批量生产效率与一致性要求。从模具结构来看，采用了滑块式空腔侧抽芯结构，这是因为传感器外壳侧面存在多处倒扣、安装孔位与侧凹结构，常规的直开顶出结构无法完成脱模，必须通过侧向滑块的抽芯动作，先完成侧方位成型结构的退出，再进行主分型面的开模与产品顶出，避免成型过程中出现产品拉伤、变形甚至结构断裂的问题。

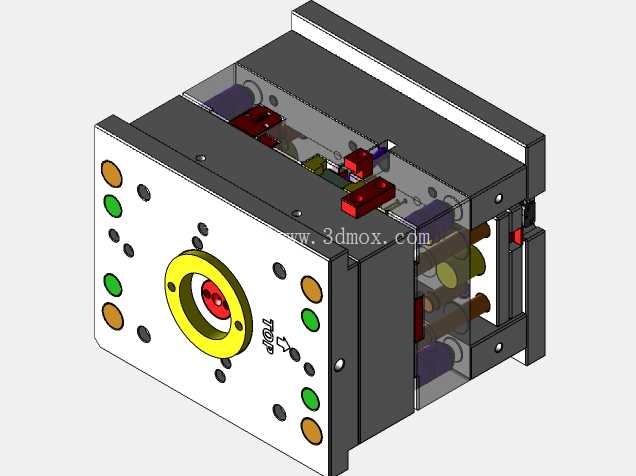

　　模具的进料口设置在面板中心的黄色浇口套位置，采用中心进胶的方式，能够让熔融金属液在型腔内的流动路径更均衡，减少薄壁区域出现冷隔、缺料的缺陷，同时也能让模具的温度场分布更均匀，降低不同模次之间产品尺寸的波动幅度。面板上分布的多组彩色标识点位，是模具加工与装配过程中的对位基准，同时也对应了模具内部冷却水路、顶针、紧固螺丝的排布位置，不同颜色的点位区分了不同功能的组件，能够在模具拆装维护的时候快速识别对应部件，减少错装漏装的概率。模具的整体安装边界适配常规吨位的卧式冷室压铸机，模架采用标准龙记模架为基础进行定制加工，上下模的合模导向依靠边角位置的导柱导套完成，保证合模过程中的对位精度，避免出现型腔错位导致的产品壁厚不均问题。

　　侧向滑块的驱动采用内置式斜导柱结构，开模过程中随着动模的后退，斜导柱会带动滑块沿着导轨方向完成侧向抽芯动作，抽芯行程经过精确计算，刚好能完全退出产品的侧凹结构，同时不会因为行程过大导致滑块脱离导轨出现故障。模具内部的顶出系统采用顶针与顶块结合的方式，针对传感器外壳的刚性较好的边框位置布置顶针，避免顶出力作用在薄壁区域导致产品顶白、顶穿，同时在壳体内部的加强筋位置设置顶块，分散顶出力，保证产品顶出过程中的受力平衡。冷却水路的排布围绕型腔与滑块区域分别设置，针对进料口附近温度较高的区域加密水路布置，控制模具整体温度在合金压铸的合理区间，缩短产品的冷却定型时间，提升整体生产效率，同时减少因为冷却不均导致的产品翘曲变形问题。

　　在排气设计上，在型腔的末端、滑块与模仁的贴合位置设置了排气槽与排气塞，能够在金属液填充的过程中快速排出型腔内的空气，避免产品内部出现气孔、填充不实的缺陷，保证传感器外壳的气密性与结构强度，满足后续使用过程中的防护等级要求。这套模具的所有成型零件都采用了耐热模具钢制作，经过淬火与表面氮化处理，能够承受压铸过程中高温金属液的反复冲刷，提升模具的使用寿命，减少生产过程中的修模频次。在实际生产适配中，这套模具可以快速更换局部模仁来适配同系列不同尺寸规格的传感器外壳生产，不需要更换整套模架，能够降低同系列产品的模具开发成本，缩短开发周期，适配传感器行业产品迭代快、多规格小批量与大批量混合的生产需求。模具的流道设计采用了锥形分流结构，能够减少金属液在流道内的压力损失，保证填充末端的压力足够，让薄壁区域的填充更饱满，同时流道的凝料体积经过优化，减少生产过程中的料头浪费，提升材料利用率。
