卧式承压储水罐体结构三维设计

本次设计的卧式承压储水罐体，主要面向中小型工业循环水系统、小型船舶淡水储配单元、暖通系统稳压补水环节的配套使用需求，在结构设计阶段充分考量了现场安装的空间边界与实际运维的操作便利性。从整体布局来看，罐体采用卧式圆柱筒体搭配两端标准椭圆封头的结构形式，这种结构相比立式储罐，能够有效降低设备整体重心，在存在振动、小幅颠簸的使用场景下具备更好的稳定性，尤其适配船舶舱内安装、车间地面低位布置的场景需求，不需要额外搭建过高的支撑平台，减少现场施工的土建成本。

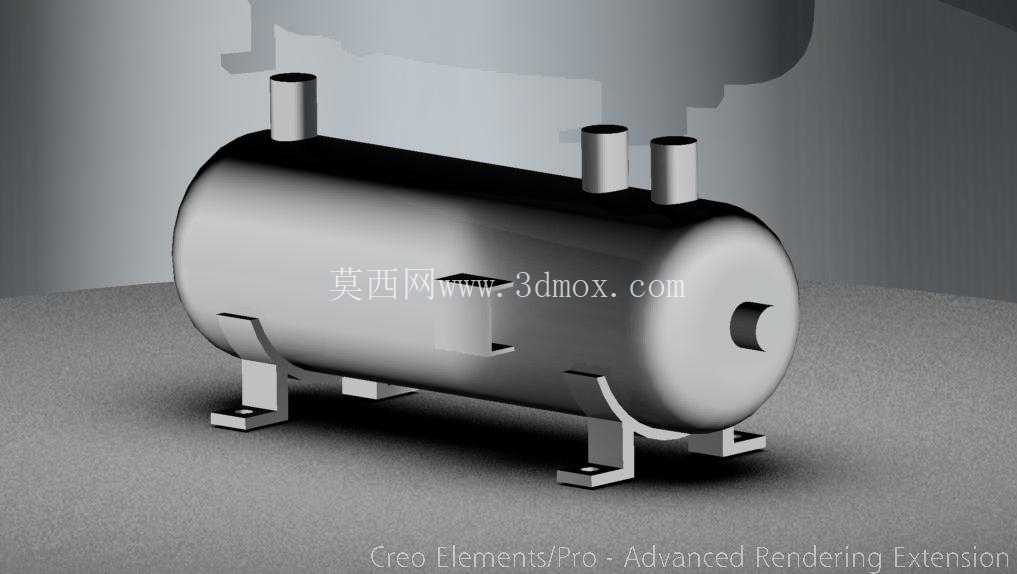

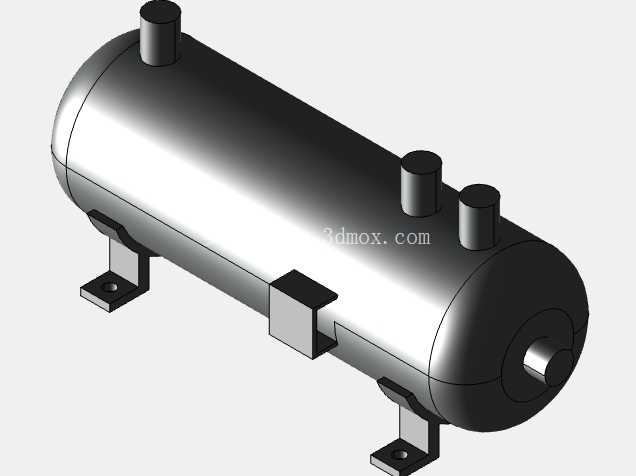

筒体上部共设置三个径向伸出的管路接口，三个接口沿筒体轴向均匀排布，接口内径根据不同管路功能做了差异化设计，其中两个等径接口可作为进出水通路，剩余一个接口可作为排气、溢流或者液位检测元件的安装位，接口根部均做了圆弧过渡加厚处理，避免焊接应力集中导致的接口开裂问题，同时接口伸出长度预留了法兰安装、管路焊接的操作空间，不会因为距离筒体过近导致扳手等工具无法操作。筒体底部设置四个对称分布的L型支撑脚座，脚座底板开有长圆形安装孔，能够适配现场安装基础的孔位误差，不需要在安装阶段反复配钻基础螺栓孔，脚座与筒体接触的位置采用弧形贴合面设计，与筒体外壁完全贴合后焊接固定，相比直边脚座能够大幅提升接触面积，降低单位面积的承压载荷，避免满水状态下脚座与筒体连接位置出现变形。

在功能设计层面，筒体端部的封头位置预留了一个侧向检查口，该检查口可在设备检修时作为内部清理、焊缝检查的操作通道，日常运行时可通过盲板封堵，检查口的密封面采用凸面结构，搭配垫片即可实现可靠密封，不需要额外加工复杂的密封槽结构，降低加工难度。筒体侧面预留的方形接口可作为液位计、温度传感器或者排污管路的安装位，接口位置距离筒体底部有一定高度，能够避免底部沉积的杂质堵塞接口。

从安装边界来看，整个罐体的总高度控制在常规车间门洞、船舶舱室入口的通行高度范围内，设备运输时不需要额外拆解部件即可整体转运，支撑脚座的跨距经过优化，既保证了支撑稳定性，又不会因为跨距过大导致筒体中部出现挠度变形，满水状态下筒体的最大变形量控制在材料许用变形范围内，不会因为长期载荷出现疲劳损伤。设计过程中对所有焊接位置的坡口形式做了统一规划，筒体纵缝、环缝均采用双面焊结构，脚座、接口与筒体连接的角焊缝高度根据载荷计算确定，既保证连接强度，又不会因为焊缝过大导致焊接变形量超标。整个结构没有采用复杂的异形曲面，所有部件均可通过常规的卷板、切割、焊接工艺完成加工，不需要定制特殊的加工刀具，适合中小批量的生产制造，同时后续维护时如果出现部件损坏，也可以通过常规的机加工、焊接手段完成修复，降低全生命周期的使用成本。在壁厚选择上，根据常规使用压力等级做了匹配设计，既满足承压强度要求，又不会因为壁厚过大导致设备整体重量超标，给运输、安装带来额外负担。
