汽车右扶手杯座注塑成型模具结构

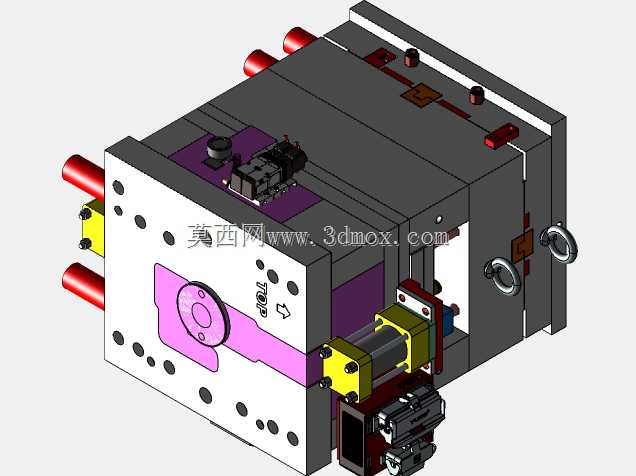

这套模具主要应用于乘用车辆内饰件的量产加工场景，专门针对汽车座舱右侧扶手区域集成的杯座构件做注塑成型生产，适配日常乘用车内饰装配的配套供货需求，是汽车内饰零部件量产环节的核心工艺装备。在实际生产场景中，这类模具安装在对应吨位的卧式注塑机上，通过熔融塑料注射、保压冷却、开模顶出的完整工序，一次性成型出符合装配精度要求的右扶手杯座成品，成型后的构件直接配套汽车座舱扶手总成装配，承担车内饮品容器放置、扶手区域局部结构支撑的实际用途，能够满足日常使用中杯体放置的承重、耐温、外观质感要求，适配乘用车内饰的统一装配公差标准。从功能特性来看，这套模具采用了多组侧向抽芯结构，针对杯座构件上的倒扣、侧凹、安装卡扣位做了专门的抽芯动作设计，开模过程中侧抽芯机构会先于主分型面完成抽离，避免成型件被结构拉伤，保证卡扣、安装位的尺寸精度满足后续总装的卡接要求；模具上配置的导向定位部件能够保证合模过程中的动定模对位精度，将合模错位公差控制在注塑成型允许的范围内，避免出现飞边、缺料等成型缺陷；冷却回路的排布贴合型腔的轮廓走向，能够让型腔内的熔融塑料均匀冷却，减少成型件的收缩变形，保证杯座的内腔尺寸精度，确保常规尺寸的饮品容器能够顺畅放置无卡滞。从设计思路来看，整套结构围绕右扶手杯座的外形特征做分型面选择，将主分型面设置在构件的最大轮廓处，降低开模过程中的脱模阻力，同时结合杯座的侧向结构特征布置油缸驱动的侧抽芯组件，相比传统的斜导柱抽芯结构，油缸驱动的抽芯行程更长、动作更稳定，能够适配杯座上深度较大的侧凹结构成型；顶出机构的排布避开了构件的外观面，将顶出位置设置在构件的非外观安装边位置，避免顶出痕迹影响内饰件的外观质感；模具上的吊环结构适配车间的吊装转运需求，方便模具上机安装与后期维护拆装。从安装边界与尺寸适配来看，这套模具的整体外形尺寸适配常规中小型卧式注塑机的拉杆间距、容模厚度要求，模具的定位圈、浇口套尺寸匹配对应注塑机的射嘴定位标准，不需要额外做改装就能够直接上机安装；模具上的进出油、冷却水接口位置统一设置在模具的操作侧与非操作侧的对应区域，适配生产车间的水、油管路排布规范，侧抽芯的动作行程预留了足够的安全余量，避免抽芯动作到位后出现碰撞干涉，保证连续量产过程中的动作稳定性。
