数控加工用锥柄式刀具固定刀架结构

项目分类:通用五金配件 发布时间:2026-05-21 ID:1149303
  • 数控加工用锥柄式刀具固定刀架结构
  • 数控加工用锥柄式刀具固定刀架结构
  • 数控加工用锥柄式刀具固定刀架结构
  • 数控加工用锥柄式刀具固定刀架结构

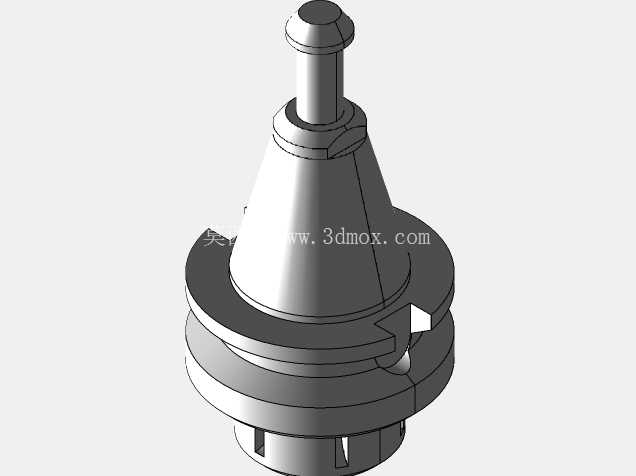

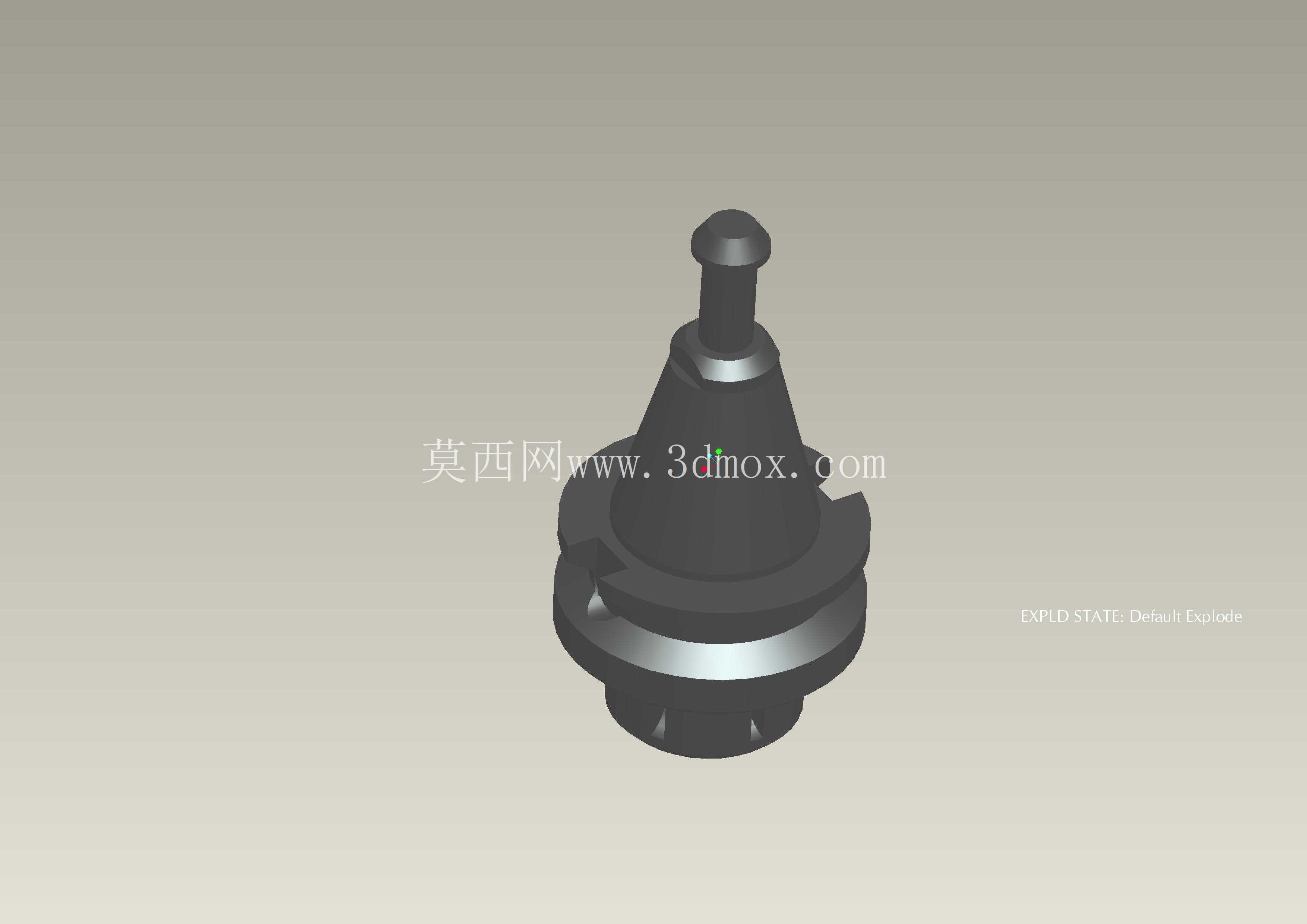

在数控铣削、加工中心批量作业场景里,刀具夹持的稳定性直接决定连续加工的良率与换刀效率,这款锥柄式刀架正是为适配机床主轴自动换刀流程设计的核心夹持部件。从实际加工工况来看,这类刀架主要承担刀具与主轴之间的刚性连接作用,上端的标准锥度结构完全匹配主流加工中心的主轴内锥孔,安装时依靠锥面的过盈贴合实现径向定位,顶端的拉钉结构可配合主轴内部的拉爪机构完成自动拉紧,换刀过程中无需人工额外锁紧,能将单把刀具的换装时间压缩到数秒内,适配多工序连续加工的节拍要求。

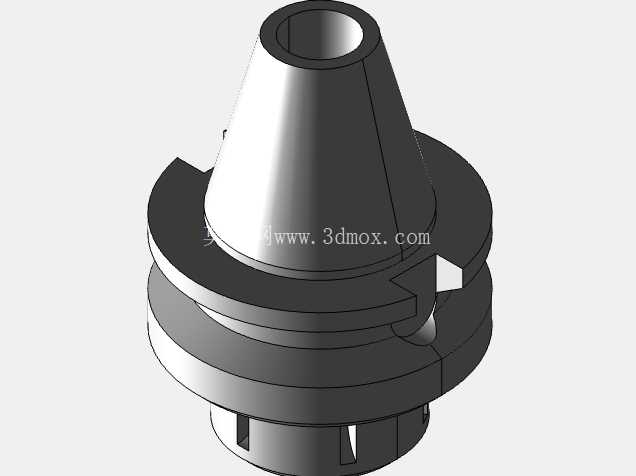

从结构设计逻辑来看,这款刀架的外形采用阶梯式锥台布局,上部细锥段完全贴合主轴内孔的接触长度要求,避免锥面配合过短导致的夹持刚性不足,中部的环形凸缘一方面作为安装到位的轴向定位基准,换刀时主轴端面与凸缘贴合即可确认轴向安装尺寸无偏差,另一方面凸缘上的对称卡槽可配合主轴端的定位键,传递切削过程中的扭矩,避免重切削工况下刀架与主轴发生相对转动。下部的夹持段采用对称开口的弹性锁紧结构,装入刀具后通过锁紧螺母的轴向施压,让开口段产生均匀的径向收缩,牢牢抱紧刀具的柄部,这种结构相比整体式夹持结构,对刀具柄部的尺寸公差适配范围更宽,即使刀具柄部存在轻微的尺寸磨损,也能通过调整锁紧量保证足够的夹持力。

在安装边界尺寸上,这款刀架的整体外轮廓完全避让机床主轴周围的钣金护罩与换刀机械手的运动路径,锥柄部分的长度严格匹配主轴的内孔深度,安装后顶端拉钉的伸出长度符合机械手抓刀的尺寸要求,不会出现换刀时机械手碰撞主轴端面的问题。下部夹持段的外径尺寸经过核算,在加工深腔类零件时,刀架外壁不会与工件型腔内壁发生干涉,能满足常规深度的铣削、钻削作业的避让需求。从实际使用场景来看,这类刀架可适配装夹直柄铣刀、钻头、铰刀等多种切削刀具,夹持后刀具的径向跳动量可控制在很小的范围内,能有效降低加工过程中的刀具振颤,提升工件表面的加工质量,延长刀具的使用寿命。

在结构细节处理上,刀架所有的棱角位置都做了倒角处理,一方面避免安装过程中尖锐边角划伤操作人员,另一方面也能减少应力集中,在承受大切削扭矩时不会出现应力开裂的问题。锥面部分的表面粗糙度经过严格控制,保证与主轴内锥面的贴合面积达到90%以上,减少高速旋转时的动平衡偏差,适配最高数千转的主轴转速工况。中部的锁紧螺纹采用细牙设计,锁紧时的行程更短,夹紧力更均匀,不会出现偏载导致的刀具倾斜问题。日常使用中,这类刀架仅需定期清理锥面与夹持内孔的切屑与油污,即可长期保持稳定的夹持精度,无需复杂的维护流程,是机加工车间里应用范围极广的通用工装部件。
