立式剖分式轴承支撑基座结构

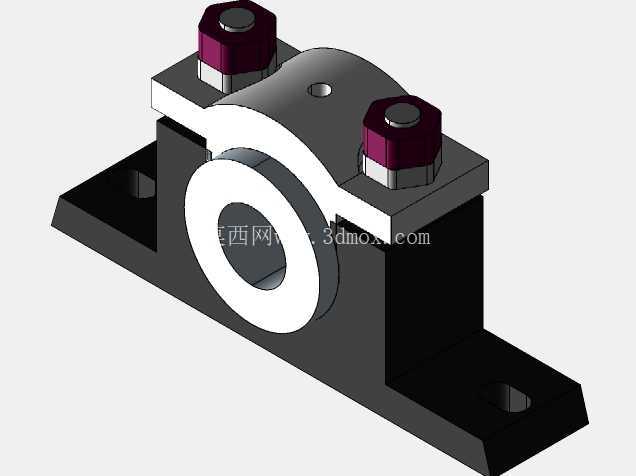

　　这类立式轴承支撑基座常见于输送辊道、小型传动箱、搅拌轴端部以及非标自动化设备的旋转支承部位，核心作用是把旋转轴的径向载荷传递到设备机架，同时借助两侧紧固结构保持轴承外圈定位，避免轴系在启停、换向或载荷波动时出现窜动。建模时先从底部安装板入手，底板两侧预留螺栓过孔，孔位间距需要结合机架横梁宽度校核，不能只按外观摆放；底板上方设置承托轴承的主体座腔，座腔采用对开式夹持思路，中部容纳标准轴承外圈，上部压盖通过两根贯穿螺栓与下部基座锁紧。

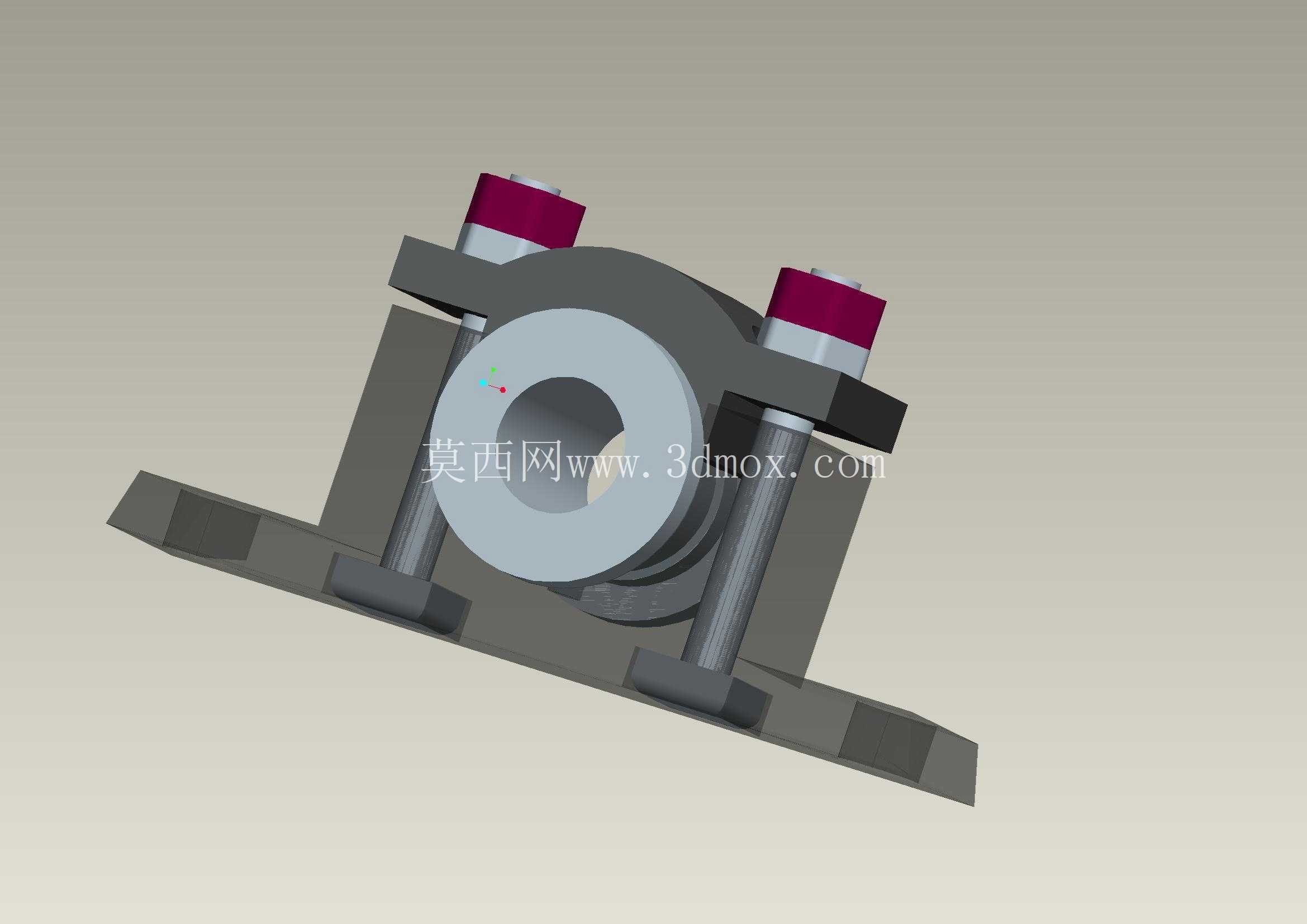

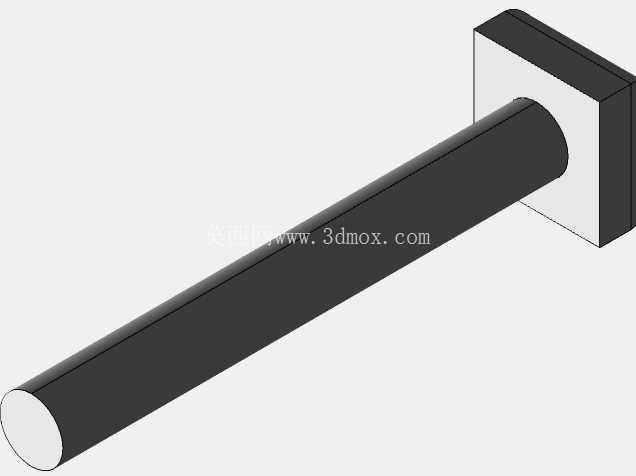

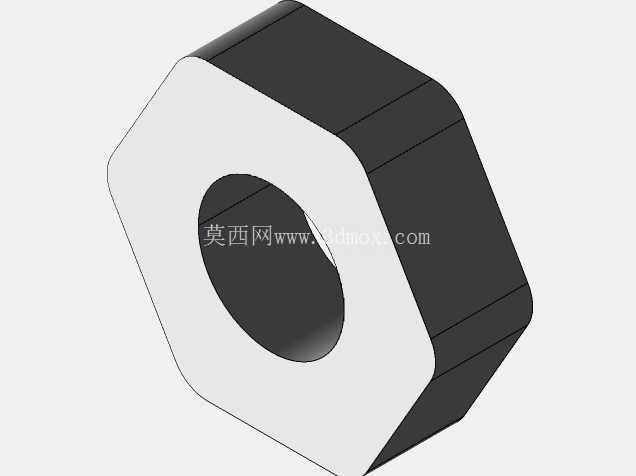

　　从结构细节看，轴承内孔贯穿整个支承中心，轴线高度由座腔中心到底板底面的距离决定，这一尺寸直接影响传动轴与联轴器、带轮或链轮的对中关系。若中心高偏差过大，现场装配会出现皮带张紧不均、联轴器角度偏差或轴端附加弯矩，因此三维建模时应把中心高、底板厚度、安装孔边距作为关键约束，而不是单纯追求外形相似。两侧立柱为螺栓提供拉紧空间，螺栓上端采用明显的紧固端结构，便于表达装配关系；压盖与座体之间保留贴合面，装配后依靠夹紧力固定轴承外圈，同时方便检修时拆开压盖更换轴承。

　　外形边界方面，底部安装板向前后延伸形成稳定支承面，宽度方向需要避开轴上零件和周边护罩；上部压盖宽度小于底板，整体轮廓紧凑，适合安装在设备框架内侧或辊子端部。设计过程中还要考虑铸造或焊接成型的工艺性：座体转角处不宜出现尖锐突变，承力壁板与底板交接位置应保留过渡结构，螺栓孔周围要有足够壁厚，防止拧紧时局部应力集中。对于铸铁材质的基座，减振性较好，适合中等载荷、连续运行的传动部位；对于载荷较大或冲击明显的工况，则可改用铸钢或焊接钢板结构，并相应加强肋板和螺栓规格。

　　模型表达上，轴承、压盖、螺栓和基座之间的装配层次清晰，能够用于检查轴系布置、干涉情况和维护空间。实际选型时，除了匹配轴承内径，还要核对轴的旋转方向、载荷性质、润滑方式以及拆装方向；若轴承需要定期补脂，座体上应预留润滑通道或选用带润滑结构的轴承单元。整体结构并不复杂，但支承高度、夹紧刚度、安装孔布局和检修开口都会直接影响设备运行稳定性，适合作为机械传动支承设计与教学演示的参考结构。
