动触点支架挡块注塑两板模具结构

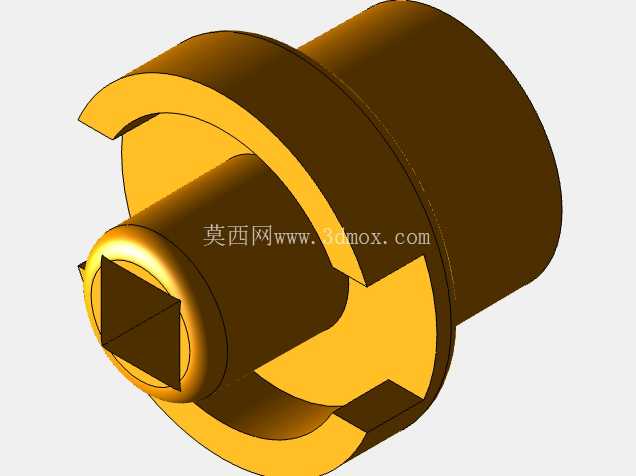

　　这套模具针对动触点支架与挡块两类小尺寸精密冲压配套塑件设计，采用两板模结构适配小批量多品种的低压电器元件生产场景，日常应用于交流接触器、小型继电器内部导电支撑件的注塑成型工序，对应成型设备可匹配80吨到120吨锁模力的卧式注塑机，能满足车间常规量产的节拍要求。从结构设计逻辑来看，采用多型腔排布的两板模结构，省去了细水口模架的脱料板额外开模行程，开模过程中动定模直接分离，塑件包裹在动模型芯上随动模后撤，依靠套筒顶出机构完成脱模动作，相比顶针顶出，套筒结构能均匀作用在塑件的环形贴合面上，避免小尺寸薄壁塑件出现顶白、顶穿的缺陷，适配这类带有中心凸台结构的塑件脱模需求。

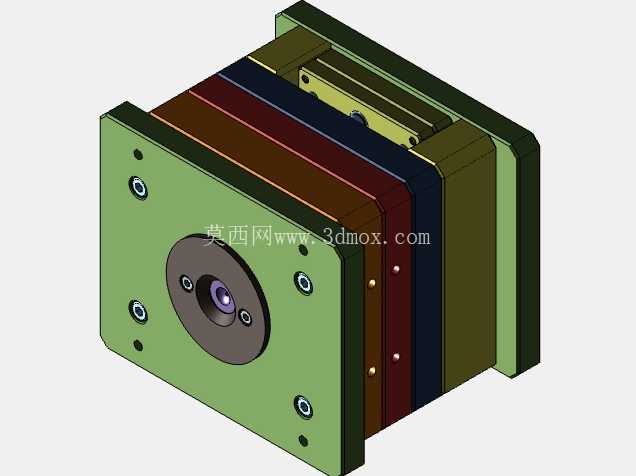

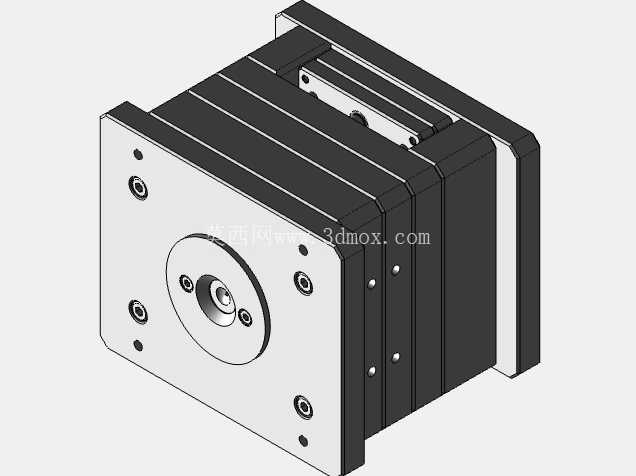

　　模具的成型零件部分，定模侧加工出塑件的外观面型腔，表面抛光至Ra0.8以满足塑件外观无明显熔接痕、缩痕的要求，动模侧的型芯对应塑件的内孔与安装卡位结构，加工时预留0.02mm的脱模斜度，既保证开模时塑件不会粘定模，也能控制成型后塑件的尺寸公差在IT7级范围内，满足后续与金属触点的压装配合精度。安装边界方面，模架选用标准龙记CI型两板模架，整体长宽尺寸适配对应注塑机的哥林柱间距，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴SR15的尺寸，避免射胶时出现溢料问题；冷却水路采用直径8mm的直通式水路，分别在定模型腔板与动模型芯板排布，水路距离成型面的距离控制在12mm到15mm之间，保证成型周期内模温稳定在40到60摄氏度，减少塑件冷却不均导致的翘曲变形。

　　顶出系统的套筒与顶针板采用间隙配合，配合公差控制在H7/e6，既保证顶出动作顺畅无卡滞，也不会出现飞边钻入配合间隙的问题，复位杆搭配复位弹簧保证合模时顶出机构提前回位，避免套筒与定模型腔发生碰撞损坏成型面。浇注系统采用侧浇口进料，浇口开设在塑件的非外观安装面边缘，浇口宽度1.2mm、厚度0.8mm，成型后可以快速人工修剪去除，不会在塑件外观面留下明显浇口痕迹；流道采用圆形截面，直径5mm，保证熔料填充过程中压力损失最小，多型腔排布时流道采用平衡式布局，保证每个型腔的填充时间差控制在0.2秒以内，避免不同型腔的塑件成型质量出现明显差异。

　　排气槽开设在型腔的熔料最后填充位置，深度0.02mm、宽度6mm，直接连通到模架外部，避免填充过程中出现困气导致的塑件烧焦、缺胶问题。这套结构在实际生产中维护难度较低，两板模的结构简单，更换不同的成型镶件就可以快速切换同类型不同规格的触点支架塑件生产，适配车间多品种小批量的生产排程需求，日常生产中只需要定期检查套筒的磨损情况、清理分型面的残留塑料，就可以保证长期稳定生产，成型周期可以控制在18秒以内，单件塑件的成型质量稳定，尺寸一致性好，能满足后续装配工序的配合要求，不需要额外的二次修整工序。
