八腔防滑板延长板注塑模具结构设计

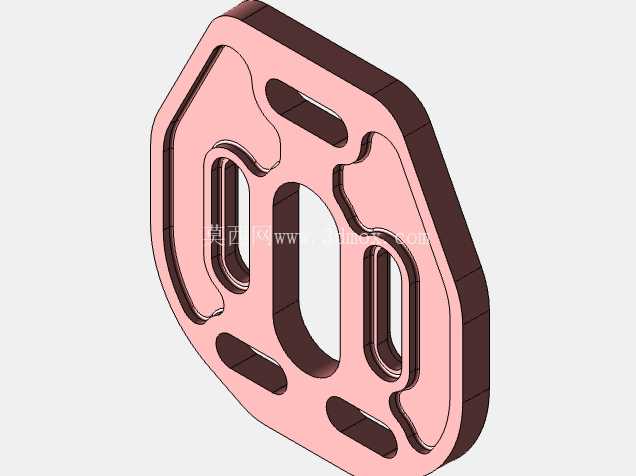

这套八腔布局的注塑模具，主要面向民用运动器材配件的批量生产场景，对应加工的零件为防滑板延长板，这类零件常配套在滑板、防滑踏板类产品上，作为长度延伸的结构连接件，同时表面需要做防滑纹理处理，兼顾结构连接与防滑接触的双重功能。

从实际生产的角度出发，采用八腔的平衡式流道布局，是在匹配对应注塑机额定锁模力、最大射胶量参数的前提下，最大化单模次的产出效率，相比单腔或者四腔模具，单位时间内的零件产出量可以提升一倍左右，同时能更好地控制单个零件的成型能耗分摊，适配十万级以上批量的订单生产需求。设计过程中首先要确认的就是模架的安装边界，模架的长宽尺寸需要匹配对应车间常用注塑机的拉杆间距，避免出现模架无法吊装入机台的问题，模具的总厚度也要落在注塑机的最大、最小模厚区间内，保证锁模机构可以正常施压合模。

浇注系统的设计上，采用自然平衡的H型流道布局，保证八个型腔在射胶过程中可以同时进胶，避免不同型腔填充时间差导致的零件飞边、缺胶、内应力不均问题，进胶点选择在零件的非外观侧面，采用潜伏式浇口结构，开模过程中可以自动实现浇口与零件的分离，不需要后续人工修剪浇口的工序，减少后处理的人工成本。冷却系统的排布围绕型腔、型芯两个核心成型零件做环绕式水路设计，水路直径选用行业通用的标准尺寸，保证冷却水可以在模仁内部形成均匀的热交换回路，将成型过程中熔融塑料带来的热量快速带走，缩短零件的冷却定型时间，同时避免因局部模温差异导致的零件翘曲变形，尤其是防滑板延长板属于长条形结构，冷却不均很容易出现长度方向的弯曲变形，直接影响后续的装配适配性。

脱模结构的设计上，针对零件的结构特征，采用顶针加顶板的组合脱模方式，顶针的排布位置避开零件的外观面与装配配合面，顶出行程经过精确计算，保证零件可以完全脱离型芯表面，同时不会出现顶出痕迹过深影响零件外观的问题。模具的导向系统采用标准的导柱导套配合结构，在动定模合模过程中提供精准的定位，避免合模错位导致的型腔碰伤、零件错边问题，同时在模架的四周额外设置零度定位块，进一步提升合模的重复定位精度，保证长期量产过程中模具的配合精度不会出现偏移。

排气结构的设计上，在型腔的填充末端开设深度符合塑料成型特性的排气槽，既可以保证射胶过程中型腔内的空气可以顺利排出，避免零件出现烧焦、困气缺胶的问题，又不会因为排气槽过深导致零件边缘出现飞边。整套模具的所有标准件都选用行业通用的标准规格，包括顶针、导柱、弹簧、螺丝等零件，后续量产过程中如果出现易损件磨损，可以快速采购替换，减少模具的停机维修时间。零件的成型尺寸公差按照民用塑料配件的通用公差等级设计，所有装配位置的尺寸都预留了合理的成型收缩率余量，根据选用的塑料原料特性调整收缩率取值，保证成型后的零件尺寸可以满足后续的装配要求，不需要额外的二次加工处理。
