手动杯体注塑成型模具结构设计

　　这套手动注塑模具主要面向小批量杯状塑胶件的试制场景，常见于手板打样车间、小型塑胶加工工坊以及院校模具实训教学环节，无需搭配大型注塑机的复杂液压脱模机构，仅靠人工操作即可完成整个成型周期的取件动作，适配低产能需求下的快速换模生产。从结构功能来看，模具采用直筒型腔配合端面定位的设计逻辑，型腔内壁做了镜面抛光处理，保证成型后杯体外壁无明显合模线与流痕，分型面设置在杯口法兰端面位置，开模时动定模沿轴向分离，不会对杯体侧壁造成刮擦损伤。脱模环节没有采用顶针板、斜顶这类复杂结构，而是依靠手动操作的推出机构，操作人员在开模后直接通过手动施力将成型件从型芯上脱出，结构简单易维护，对于壁厚均匀的直筒类杯件来说，这种脱模方式能有效避免顶针痕迹留在产品内壁，提升成品外观质量。设计过程中优先考虑了加工便利性，型腔与型芯都采用整体式圆柱结构，可直接通过车床车削完成粗加工，后续再做抛光处理，相比镶拼式结构减少了装配误差累积，同时也降低了飞边产生的概率。

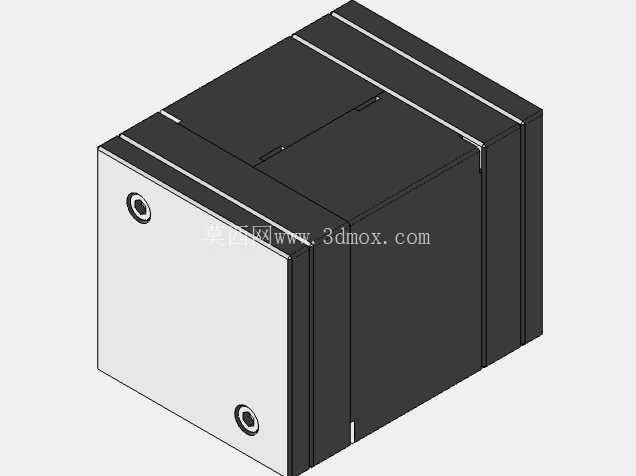

　　浇注系统采用主流道直接进胶的方式，进胶点设置在杯底中心位置，熔融塑胶从中心向四周填充型腔，填充过程中料流方向一致，能有效减少杯体侧壁的熔接痕，同时中心进胶的方式在开模时浇口凝料可随产品一起带出，无需额外设计凝料推出机构，简化了模具整体结构。从安装边界来看，模具整体为圆柱状外形，外径尺寸适配小型台式注塑机的模架安装空间，上下端面都做了定位止口，安装时无需复杂的找正操作，直接通过压板压紧即可完成装夹，模具总重量控制在单人可搬运的范围内，换模时无需借助起重设备，适合频繁更换产品的小批量生产场景。

　　冷却系统采用环绕式水路设计，在型腔外围与型芯内部都设置了循环冷却通道，保证杯体各部位冷却速率均匀，避免因冷却不均导致的杯体变形、收缩凹陷等问题，水路接口设置在模具定模端的侧面，连接水管时不会与开模动作产生干涉。导向机构采用四组导柱导套配合，分布在模具法兰端面的四个角位，导柱做了淬火硬化处理，长期使用下也不会出现导向磨损导致的合模错位问题，合模时导柱先进入导套完成定位，保证型腔与型芯的同轴度，避免出现偏心导致的杯体壁厚不均。

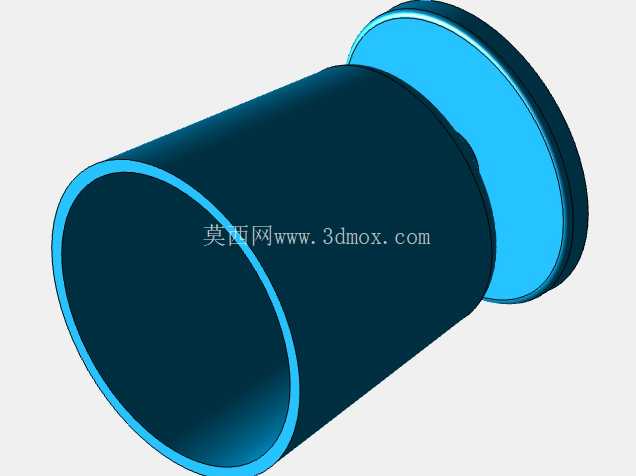

　　这套模具针对的是直筒类带法兰边的杯型产品，成型的塑胶件壁厚均匀，法兰边厚度略大于侧壁，保证杯口的结构强度，手动脱模的结构设计虽然生产效率低于全自动注塑模具，但在小批量定制、产品试制、教学演示等场景下有着极高的性价比，无需复杂的设备调试，操作人员经过简单培训即可上手操作，模具的维护成本也极低，出现故障时可直接拆解更换易损部件，不需要专业的模具维修人员即可完成日常保养。在实际使用过程中，合模前需将型芯与型腔表面擦拭干净，避免残留的塑胶碎屑导致合模不严产生飞边，注射时控制好注射压力与保压时间，因为是中心进胶，压力传递均匀，不需要过高的注射压力即可完成型腔填充，保压时间根据塑胶原料的收缩率调整，保证杯体尺寸精度符合要求。开模后操作人员握持手动脱模机构，均匀施力将产品从型芯上推出，避免施力不均导致产品变形，取出产品后清理浇口凝料即可进入下一个成型循环。
