铸造工艺用手动整形工装结构

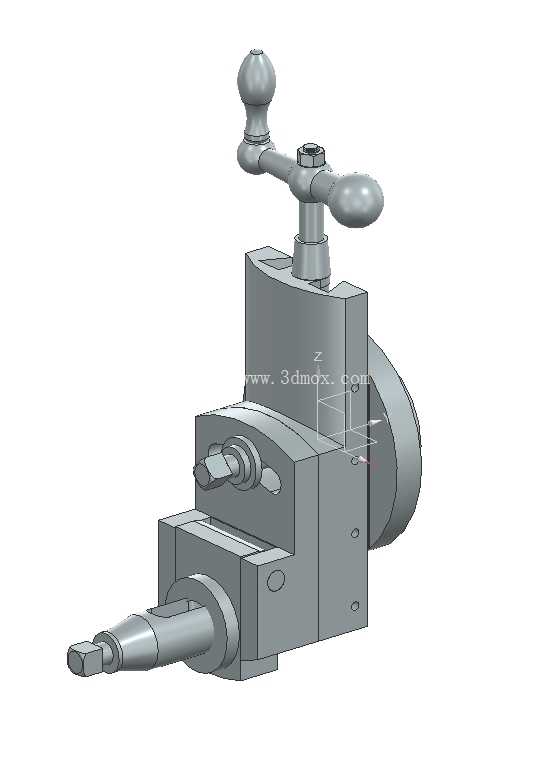

　　这套手动整形工装主要应用于中小型铸造车间的铸件后处理工序，针对压铸件、精铸件浇冒口去除后的飞边、局部形变、合模错位等缺陷做精准校形处理，可适配壁厚2-12mm的锌合金、铝合金小型铸件，无需外接动力源，单人即可操作，适合多品种小批量的铸件生产场景，在汽配、五金铸件的后处理线中可替代部分气动校形工具，降低工位的气源布设成本。整套工装的核心功能是通过手动旋压的进给方式，对铸件的待整形部位施加可控的线性压力，配合可更换的整形压头，能完成平面校平、凸点压平、局部弯折校正、合模错位复位等多种整形作业，操作时将铸件定位在工装的固定支撑块上，通过转动尾部的手轮带动丝杆进给，前端的压头缓慢接触铸件待整形部位，操作人员可通过手轮的反馈力度控制压下量，避免压力过大造成铸件开裂或二次形变，相比敲击整形的方式，这套工装的施力更均匀，整形后的铸件尺寸一致性更好，不会出现敲击留下的凹痕损伤。

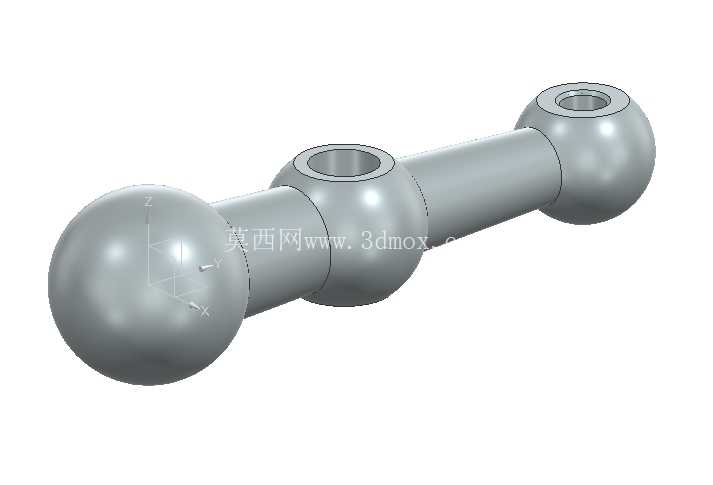

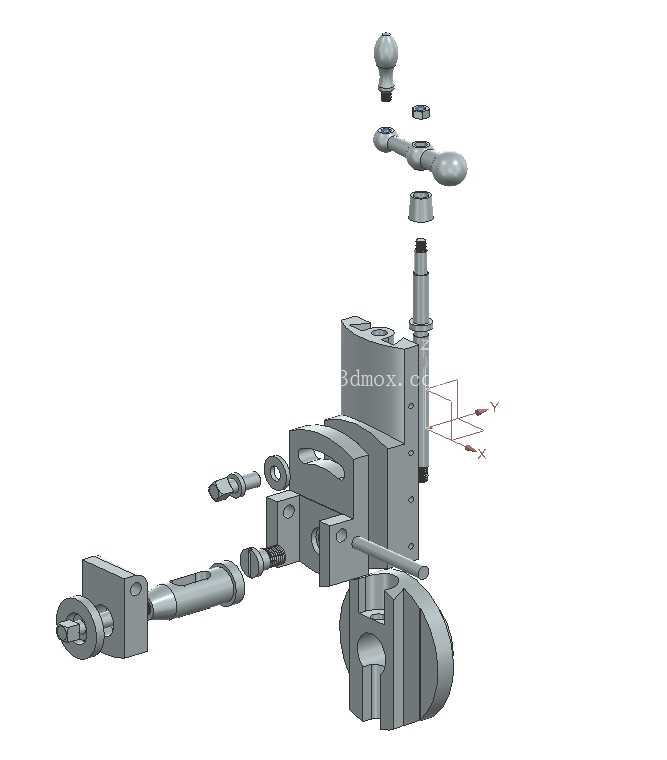

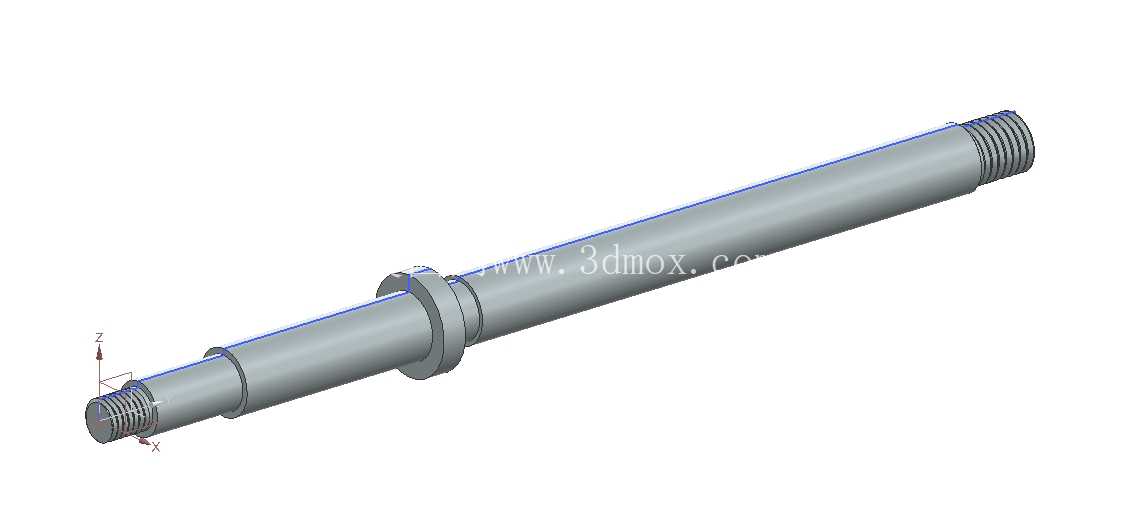

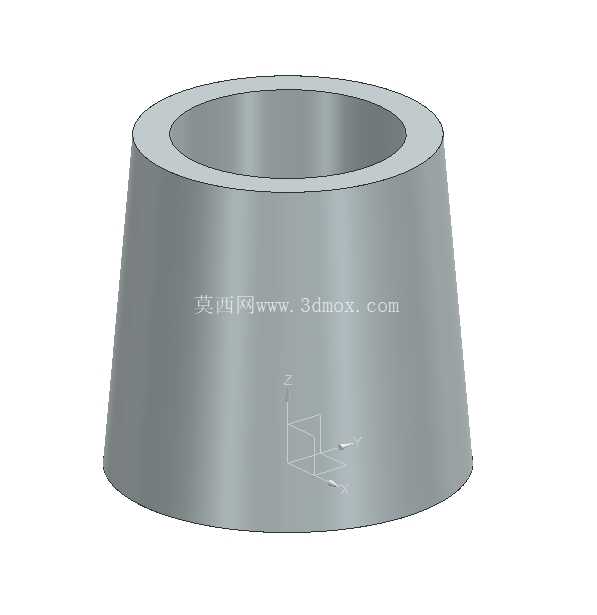

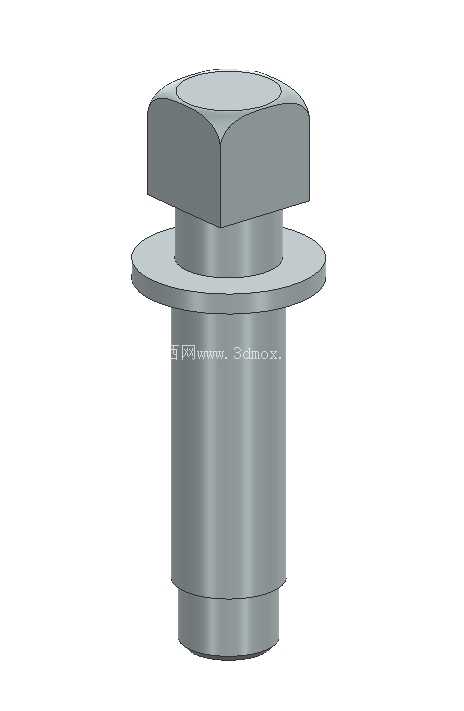

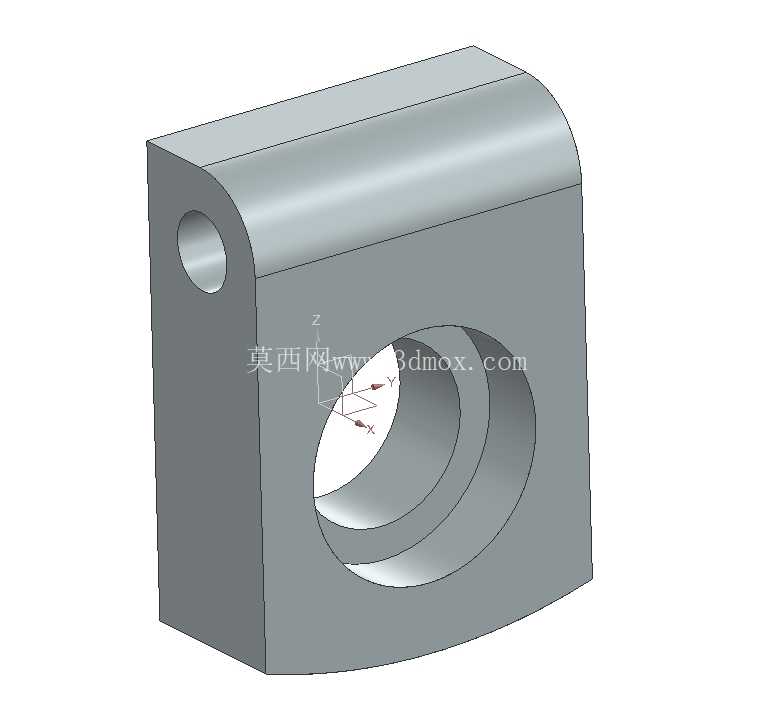

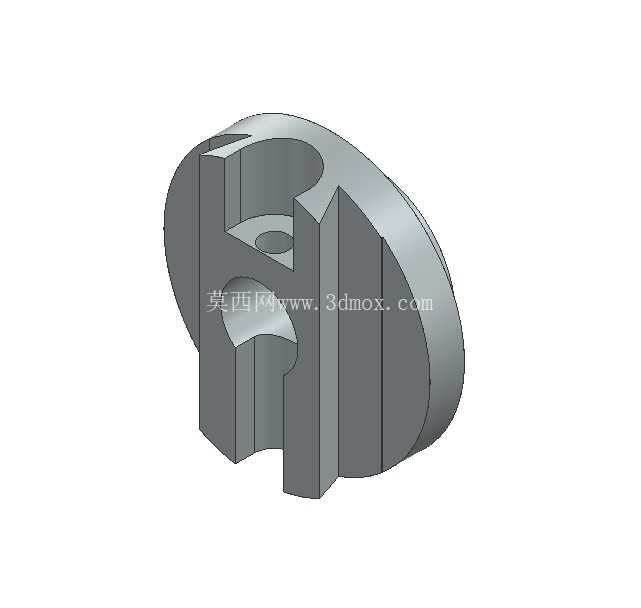

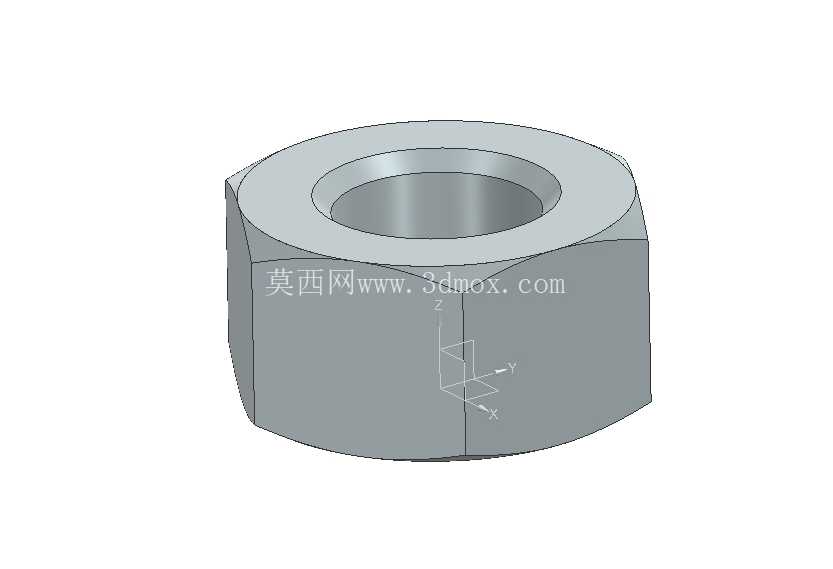

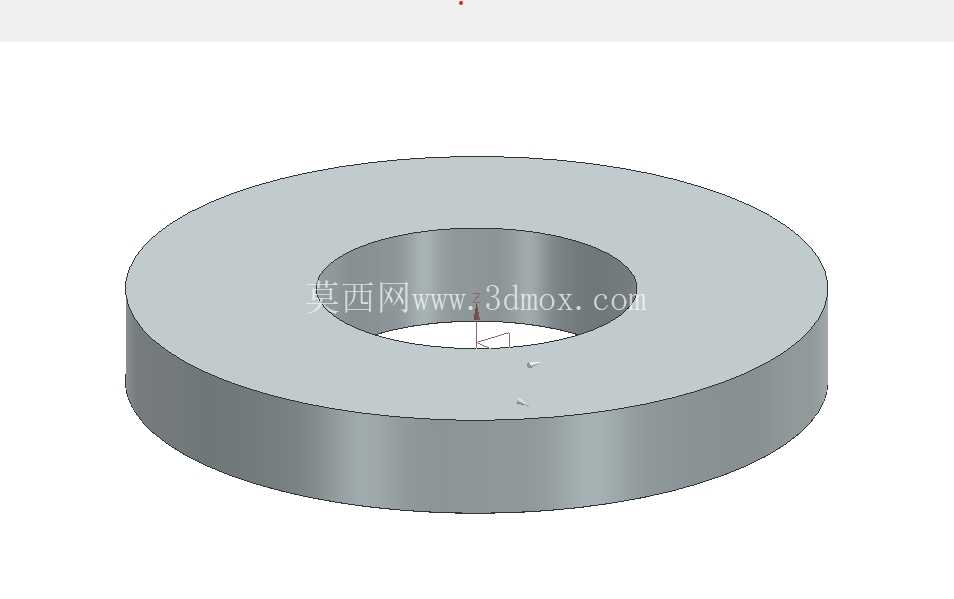

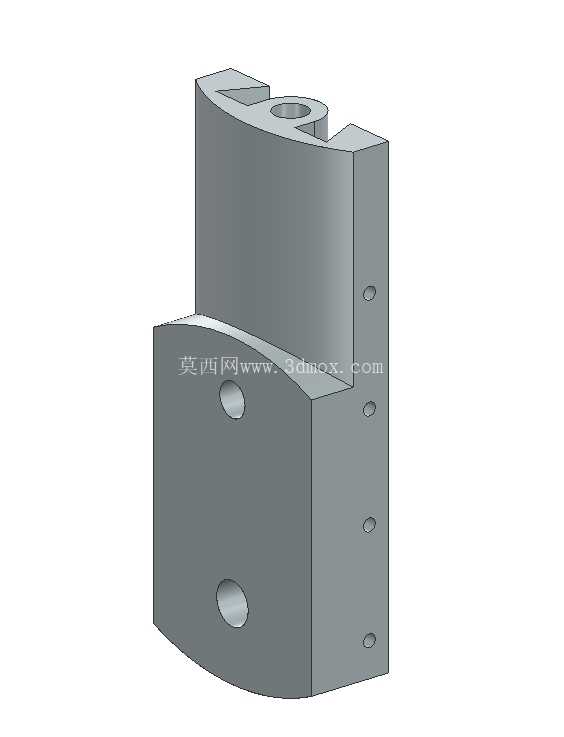

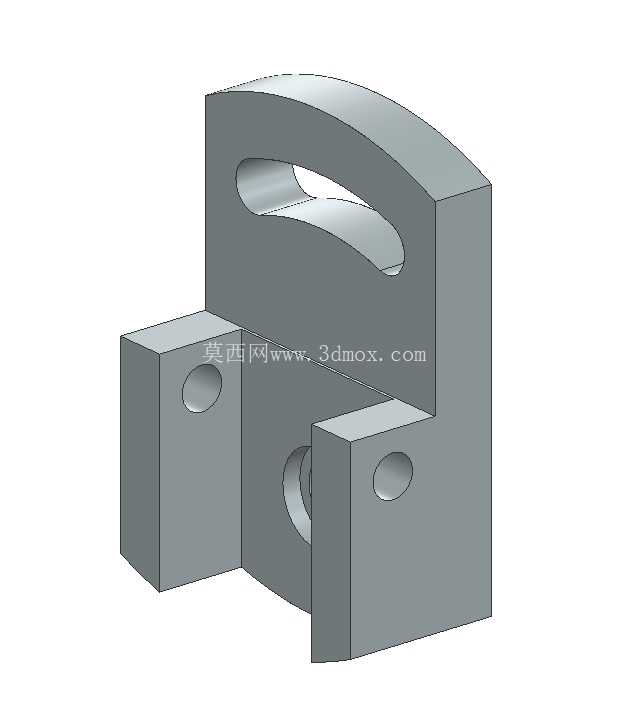

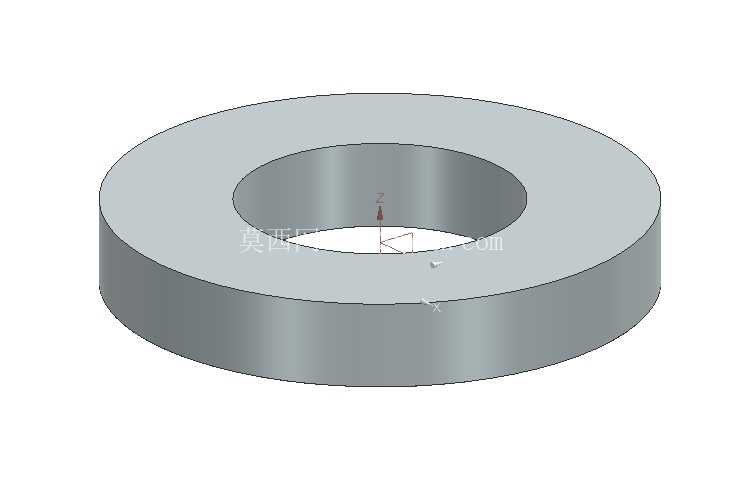

　　从结构设计逻辑来看，整套工装采用模块化拆分设计，所有零件均可独立拆卸更换，底座采用带安装孔的板式结构，可直接通过螺栓固定在车间的工作台面上，安装边界的孔位间距适配常规的钳工工作台T型槽间距，无需额外加工转接板即可完成固定；丝杆传动副采用梯形螺纹设计，具备自锁特性，进给过程中不会因为反向作用力出现退刀情况，保证整形过程的压力稳定；导向部位采用圆柱导向杆配合铜套的结构，减少进给过程的径向晃动，保证压头的进给直线度公差控制在0.05mm以内，避免压偏造成铸件报废；手轮部位采用球形握把，转动时的握持手感更好，长时间操作不易产生疲劳；支撑块部位设计有可更换的定位槽，针对不同外形的铸件可快速更换对应的定位块，换型时间不超过5分钟，适配多品种铸件的整形需求。

　　从安装尺寸边界来看，整套工装组装完成后的总长度约320mm，底座宽度约120mm，最大开口高度约80mm，可容纳的最大铸件外形尺寸不超过1008060mm，丝杆的最大进给行程为60mm，最大可输出约1.2kN的线性压力，完全满足常规小型压铸件的整形压力需求；所有运动部件均设计有润滑注油孔，日常维护时只需定期加注润滑脂即可保证传动顺畅，整套工装没有易损的电子元件，故障率极低，适合车间复杂的生产环境使用。

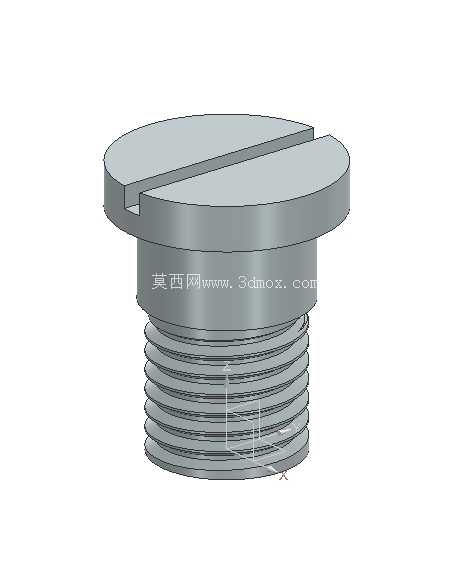

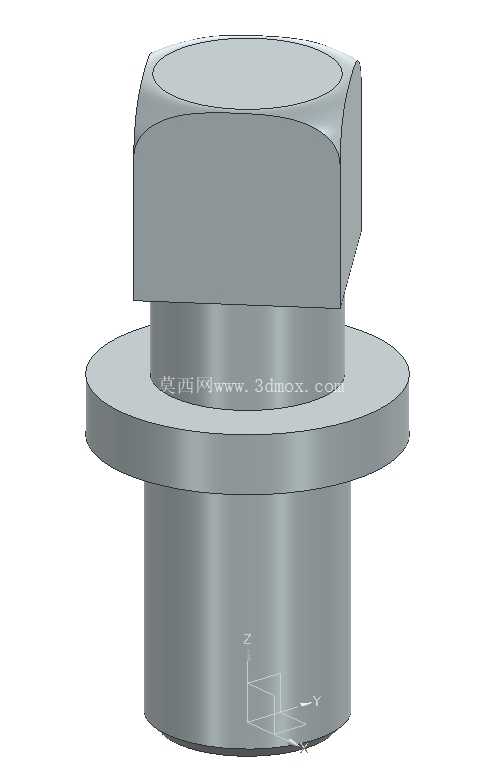

　　在结构细节处理上，所有外露的棱边均做了倒角处理，避免操作过程中划伤操作人员；压头与丝杆的连接部位采用快拆结构，更换不同形状的压头时只需拧动锁紧螺钉即可完成，无需拆卸整个丝杆部件；底座的支撑面做了磨削处理，平面度公差达到0.02mm，保证铸件放置后的定位基准准确，不会因为底座不平造成整形尺寸偏差；导向杆与底座的连接采用过盈配合加定位销的固定方式，长期使用不会出现导向杆松动歪斜的情况，保证工装的长期精度稳定性。这套工装的设计没有采用复杂的传动结构，全部采用常规的机械加工零件即可完成制造，加工难度低，一般的机加工车间即可完成整套工装的加工制作，制造成本远低于同类气动或液压整形设备，对于产能不高的中小型铸造企业来说，投入成本低，实用性强，可有效提升铸件后处理的整形效率，降低操作人员的劳动强度，同时减少因为手工敲击整形造成的铸件报废率。
