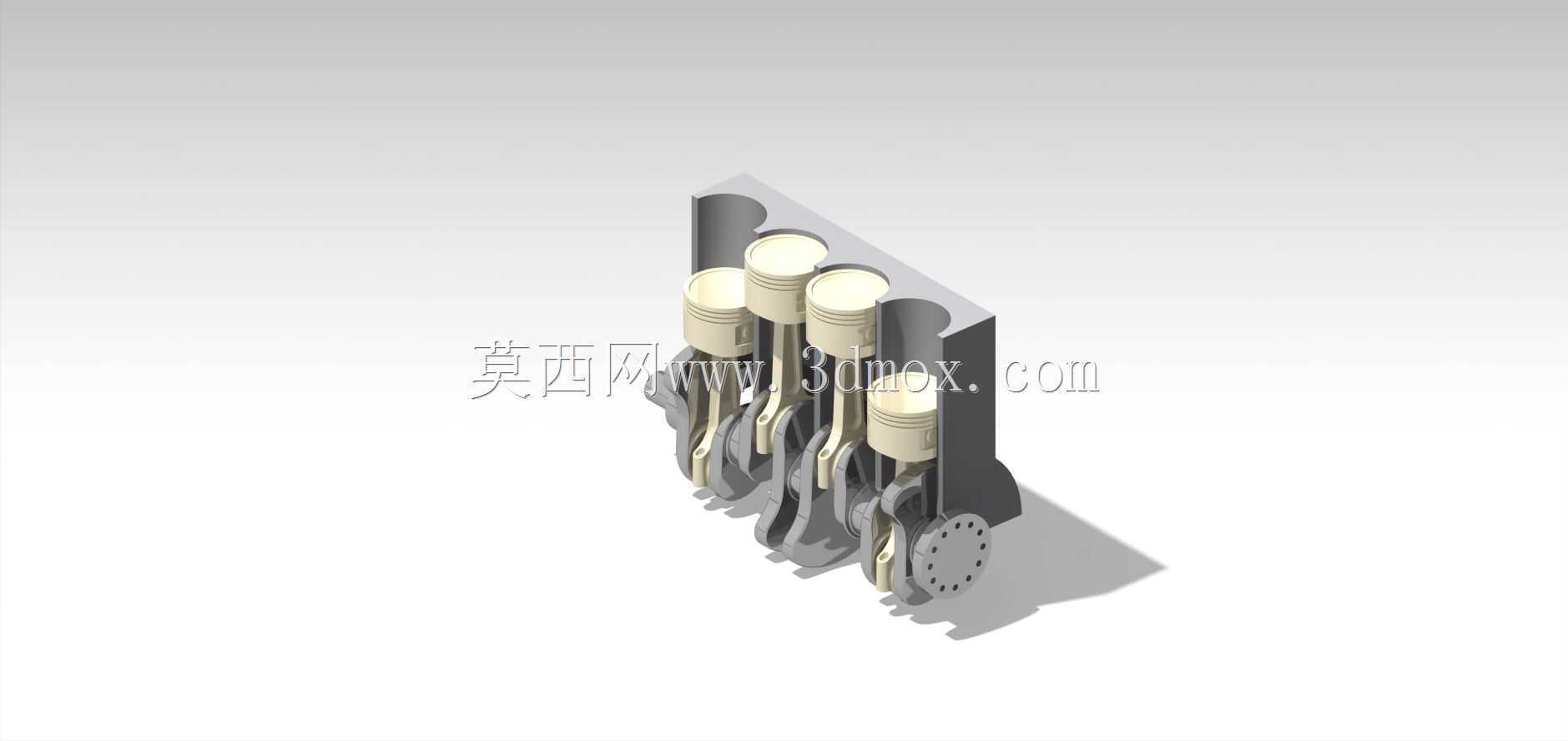

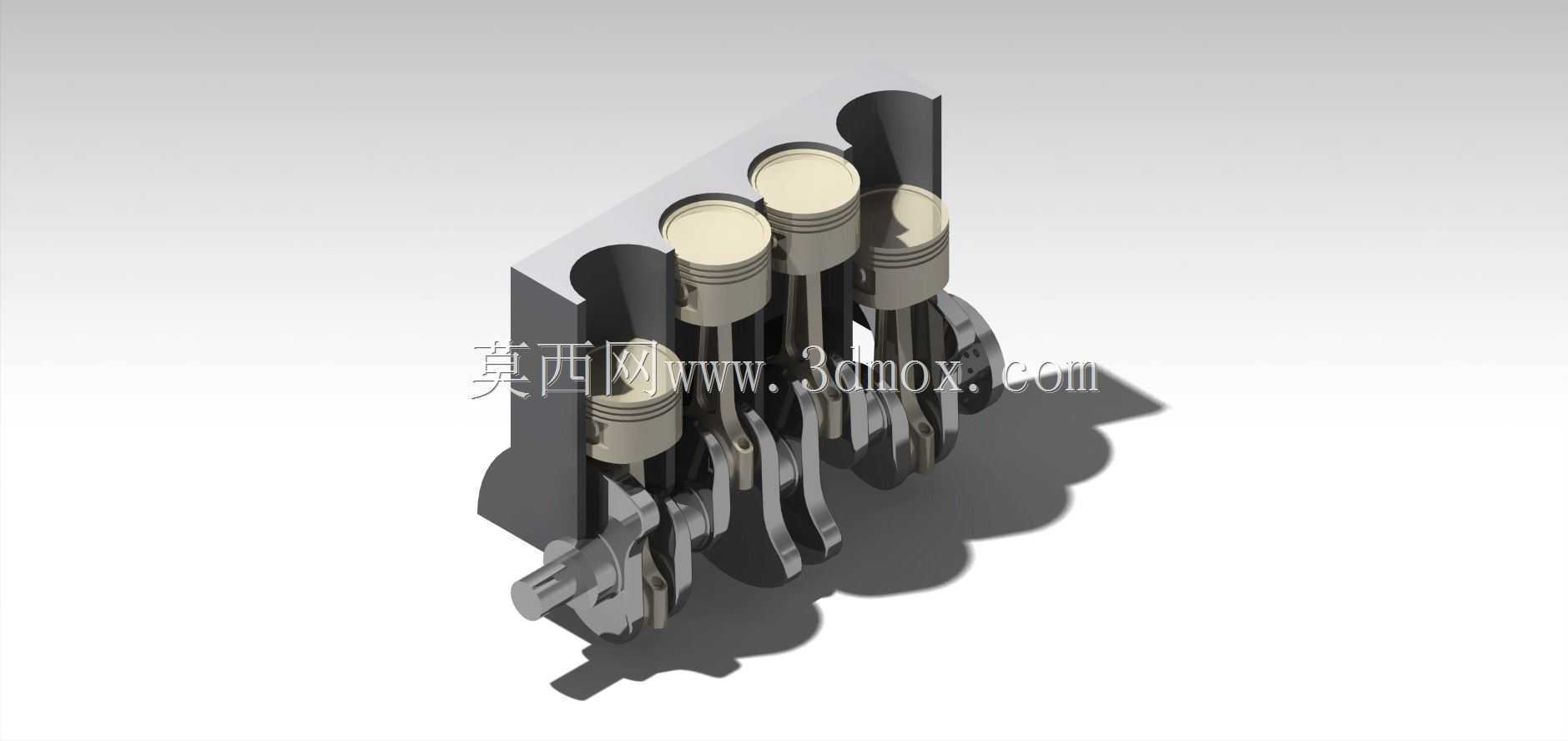

直列四缸活塞曲柄连杆发动机总成结构

　　这套直列四缸动力核心结构，是往复式内燃机里应用覆盖面最广的构型之一，日常接触的家用乘用车、轻型载货车辆、小型固定式动力机组里，大半都采用这类布局的动力单元。从实际装车和设备适配的角度看，直列四缸的布局天生具备较好的整机平衡性，不需要额外加装复杂的平衡轴结构就能抵消大部分二阶往复惯性力，不管是前置前驱横置布局的乘用车机舱，还是小型工程机械的动力舱位，都能留出足够的周边附件安装空间，不会因为构型问题挤占进排气、冷却管路、线束的布置位置。

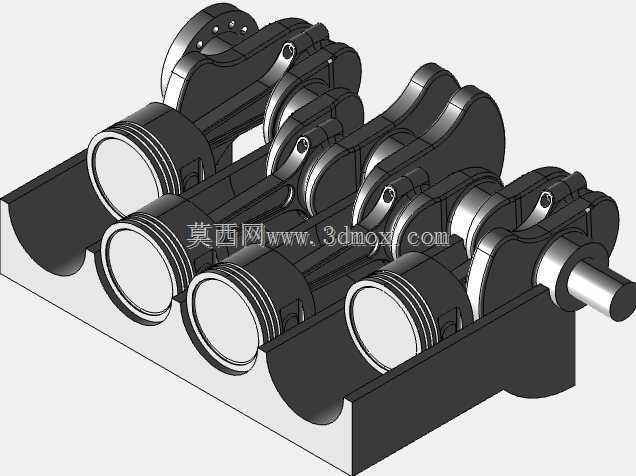

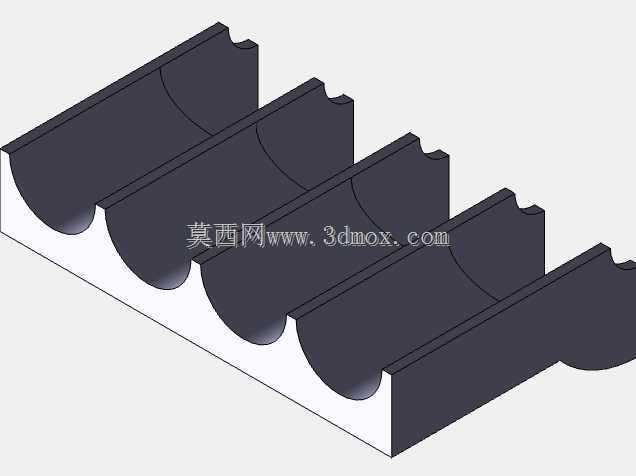

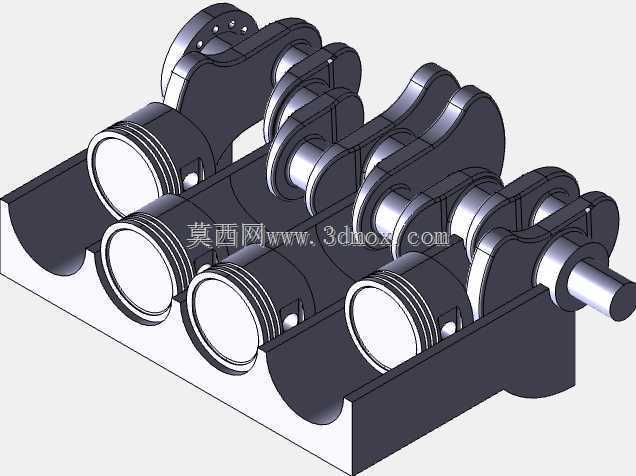

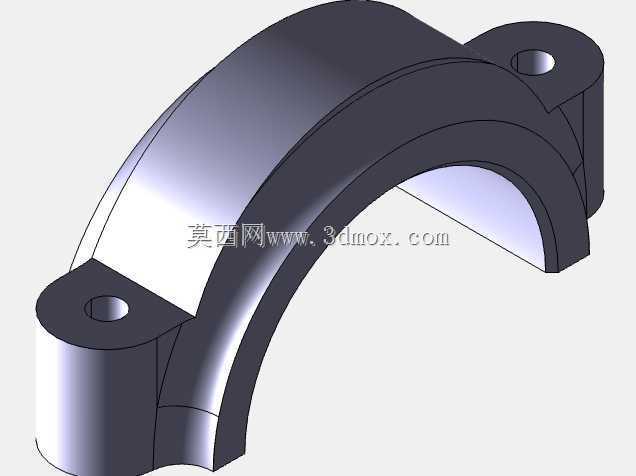

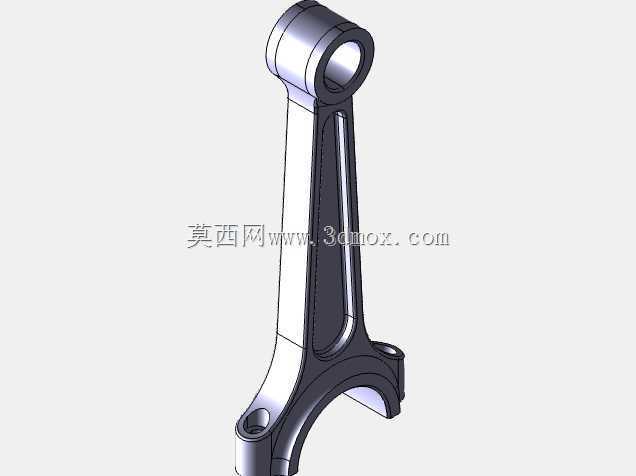

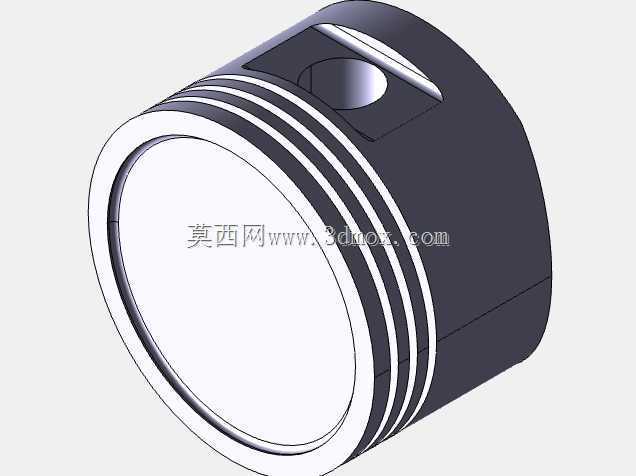

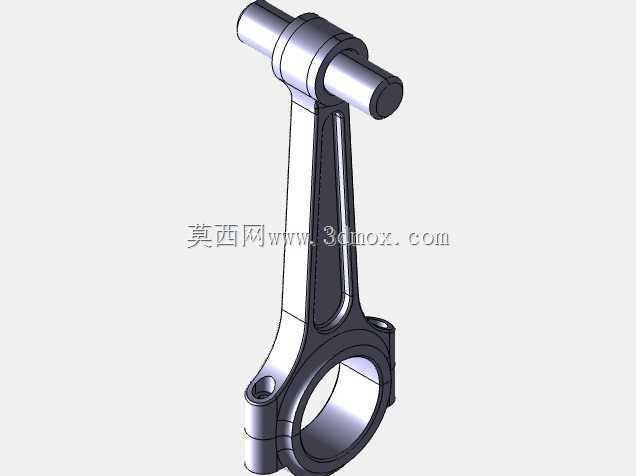

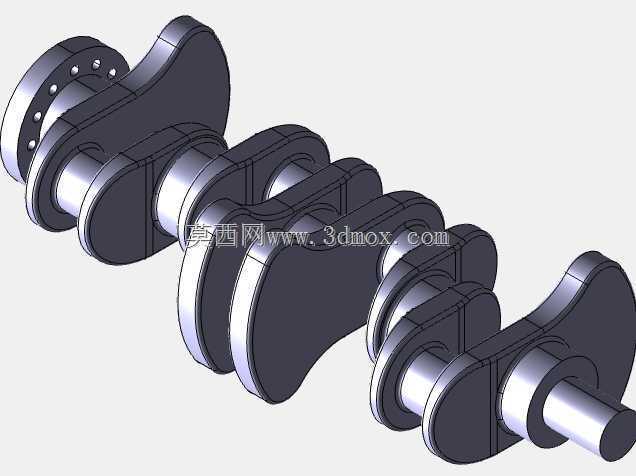

　　从结构功能拆分来看，整套组件包含活塞组、连杆组、曲轴总成、缸筒支撑结构几个核心部分。活塞部分采用了典型的汽油机活塞造型，顶部预留了燃烧室凹坑结构，环带位置设计了三道环槽，分别对应气环与油环的安装位，活塞销座位置做了加强筋过渡，能承受做功冲程里燃气爆发带来的高频冲击载荷。连杆部分采用了斜切口大头设计，这种结构能在缸径固定的前提下，方便连杆组件从缸筒上方完成装配与检修，不需要额外扩大缸体下部的曲轴箱开口尺寸，能有效提升缸体整体的结构刚度，减少做功过程中缸体的形变幅度。曲轴部分采用了全支撑设计，每个曲柄臂之间都设置了主轴颈支撑位，四个曲柄销按照1-3-4-2的做功顺序错开180度布置，能保证四个缸交替做功的时候动力输出足够平顺，不会出现明显的扭矩波动，曲轴前端预留了皮带轮、正时齿轮的安装轴颈，后端则预留了飞轮连接的法兰结构，能直接匹配不同的动力输出端连接需求。

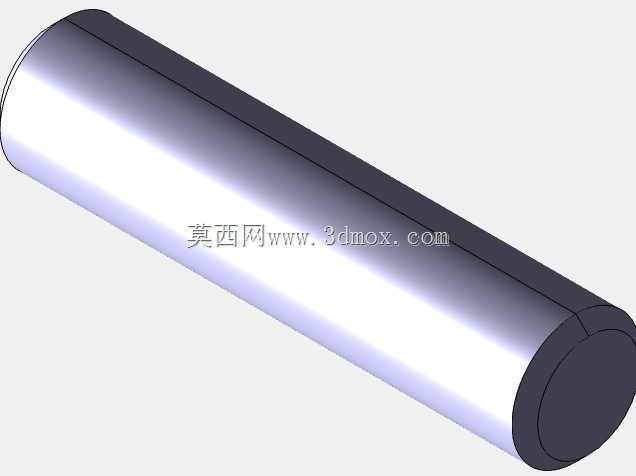

　　在实际设计建模过程中，这套结构的尺寸边界需要严格匹配通用的动力舱安装规范，整机长度方向控制在四缸等距排布加两端主轴颈支撑位的合理区间，宽度方向不超过缸体两侧加强筋的外沿尺寸，高度方向则要预留活塞上行到上止点时顶部与缸盖的间隙，以及下行到下止点时连杆大头与曲轴箱内壁的安全间隙，避免运动过程中出现运动干涉。建模时需要重点核对各个运动副的配合间隙：活塞与缸筒之间的配合间隙要满足热膨胀后的工作需求，活塞销与连杆小头衬套的间隙要保证润滑油膜能正常形成，连杆大头轴瓦与曲轴曲柄销的配合间隙要适配不同转速下的动压润滑需求，所有运动部件的运动轨迹都要做干涉检查，尤其是曲轴转动时曲柄臂与缸体内壁、连杆大头与曲轴箱加强筋、活塞上行时顶部与缸盖下平面的间隙，都要留出足够的安全余量，避免实际运转过程中出现碰撞磨损。

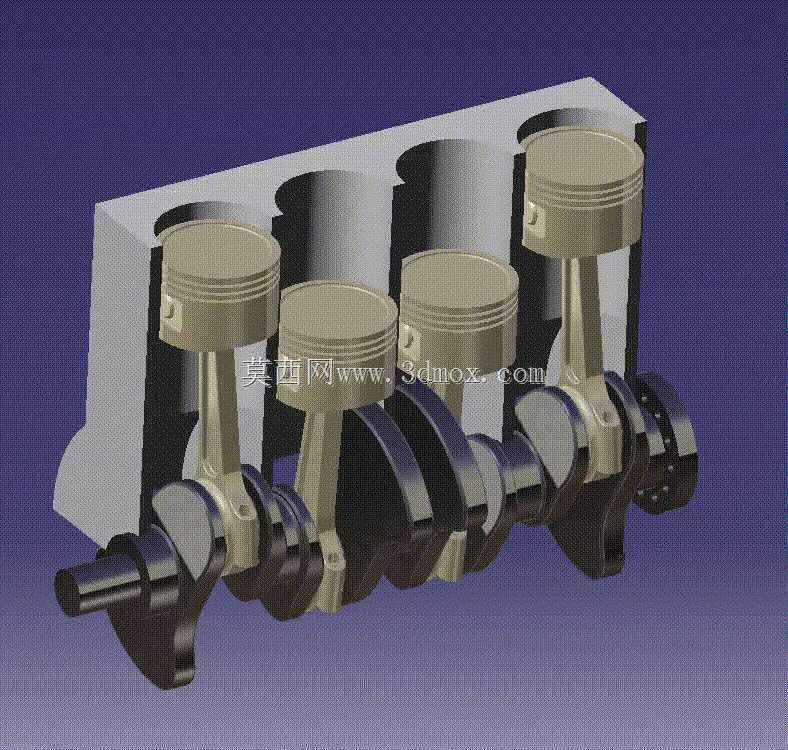

　　从应用场景的适配性来看，这套结构除了可以作为整车动力核心的参考模型，还能用于教学演示场景，直观展示四冲程发动机做功过程中活塞往复运动、曲轴旋转运动的转换逻辑，也能作为小型动力设备改装、非标动力单元设计的结构参考，帮助设计人员快速核对曲柄连杆机构的尺寸匹配关系，减少前期方案设计阶段的重复建模工作量。在做周边附件匹配的时候，这套结构的缸心距参数可以直接适配主流的1.5L-2.0L排量四缸发动机的通用尺寸，进排气道的布置位置、机油泵与水泵的驱动接口都可以在现有曲轴前端结构上做延伸设计，不需要大幅改动核心的曲柄连杆结构就能完成整机的拓展设计。

　　实际工程应用里，这类直列四缸结构的维护便利性也优于V型或者水平对置构型，缸体单侧布置进排气歧管的话，检修火花塞、喷油嘴的操作空间更充足，曲轴箱的结构更简单，铸造和机加工的难度也更低，能有效控制整机的生产制造成本。建模过程中对各个部件的圆角过渡、壁厚设计都做了还原，比如活塞裙部的型线设计是为了适配热态下的形变，减少冷启动敲缸的概率，连杆杆身的工字截面设计是为了在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴的动平衡载荷，曲轴曲柄臂上的平衡重结构是为了抵消活塞连杆组往复运动产生的惯性力，这些细节结构都直接对应实际零部件的设计逻辑，不是单纯的外观造型复刻。
